Для центровки установил лазер

поделитесь - покажите как и что.

_________________
Дизайн-студия разрабатывает дизайны для машинной вышивки, логотипы, векторную отрисовку для связи пишите на почту papatedy@mail.ru
разработка лекал и технологии изготовления мягких игрушек и карнавальных костюмов на заказ

Видел на ютубе и ибее когда-то... Не понравилось. Лишние движение, это не та машинка, на которую такое нужно ставить.

_________________
-

Видел тоже, обычная лазерная указка клеится скотчем где то на машине так чтобы лазер попадал в отверстие игольной пластины

Кому как а по мне удобно,знаешь где начало и конец.Крепится плоская указка с задней стороны дисплея инастраеваешь на дырку.

Можно про указку по-подробнее:
где продают, размеры, как выглядит именно плоская (мне пока такая не попадалась), бывают ли с тонким лучём?

_________________
С уважением, Ваш Серёга Podkr

Я рассматривал подобный вариант. Для этого нужно где-то купить лазер, обязательно красный, желательно мощностью 0,5Мв (слабее тех, которыми дети играются). Зеленый лазер для этого не подоходит. Даже 5МВ - это много. У меня на 30Мв есть, так его лучик днем видно, а ночью до 5км может светить... зеленые сразу отпадают.
Ищите лазеры в детских магазинах, у нас их полно.

_________________
-

Сегодня поставил на пр-620 прицел. Завтра буду испытывать. Если кому интересно,расскажу.

Всем интересно, даже если гордо молчат )))

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

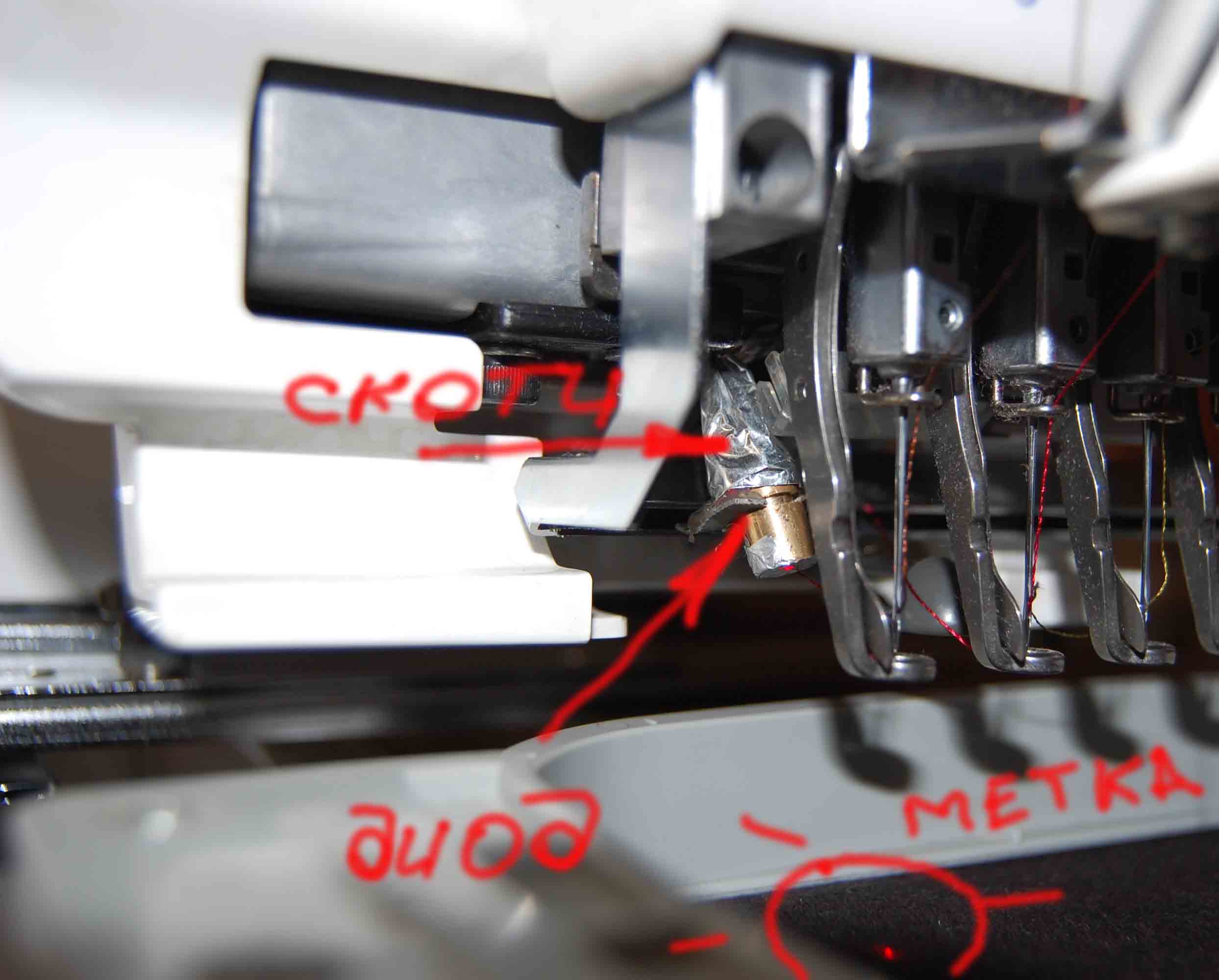

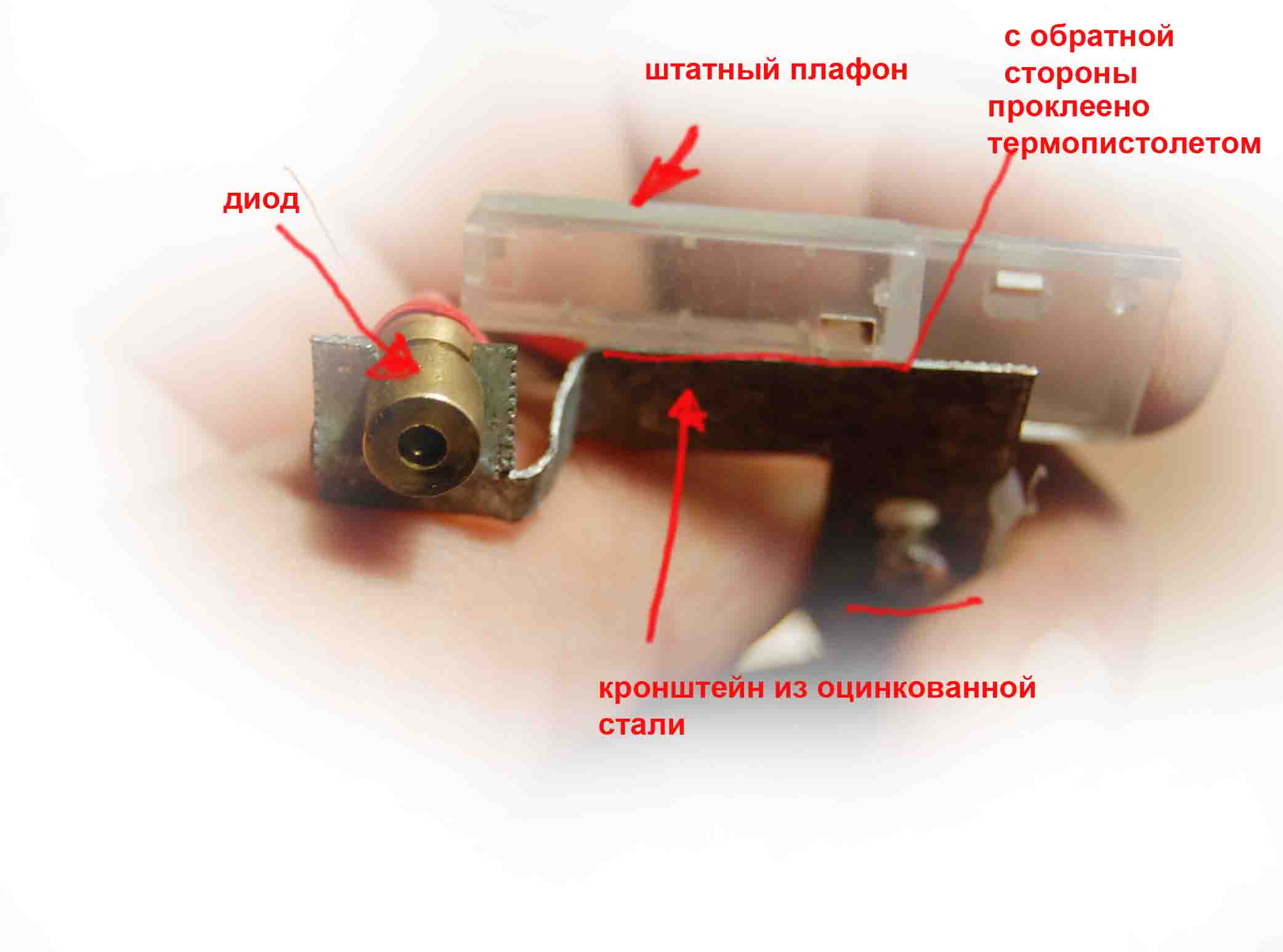

Итак...Мысль о прицеле возникла в связи с трудностью стыковки дизайнов (из-за отсутствия опыта). На "Радиорынке" приобрел диод-на нем маркировки нет, продавец сказал 3.5вольт и кажется 5 милливатт (не уверен). Денег взяли 20 грн (2,5 $). Диод в латунном корпусе, дает красную точку диаметром примерно 2 мм. Из тонкой стали вырезал кронштейн,который подклеил термопистолетом к "родному" плафону. В кронштейне просверлил отверстие, соосно с существующим отверстием в плафоне. Сквозь эти отверстия плафон и кронштейн винтом крепятся к машине.
Отверстие в латунном корпусе заклеил непрозрачным скотчем, проколол в скотче иголкой отверстие (что-бы уменьшить диаметр "точки". Обклеил и в верхней части, получилось неаккуратно, зато не отсвечивает во все стороны.

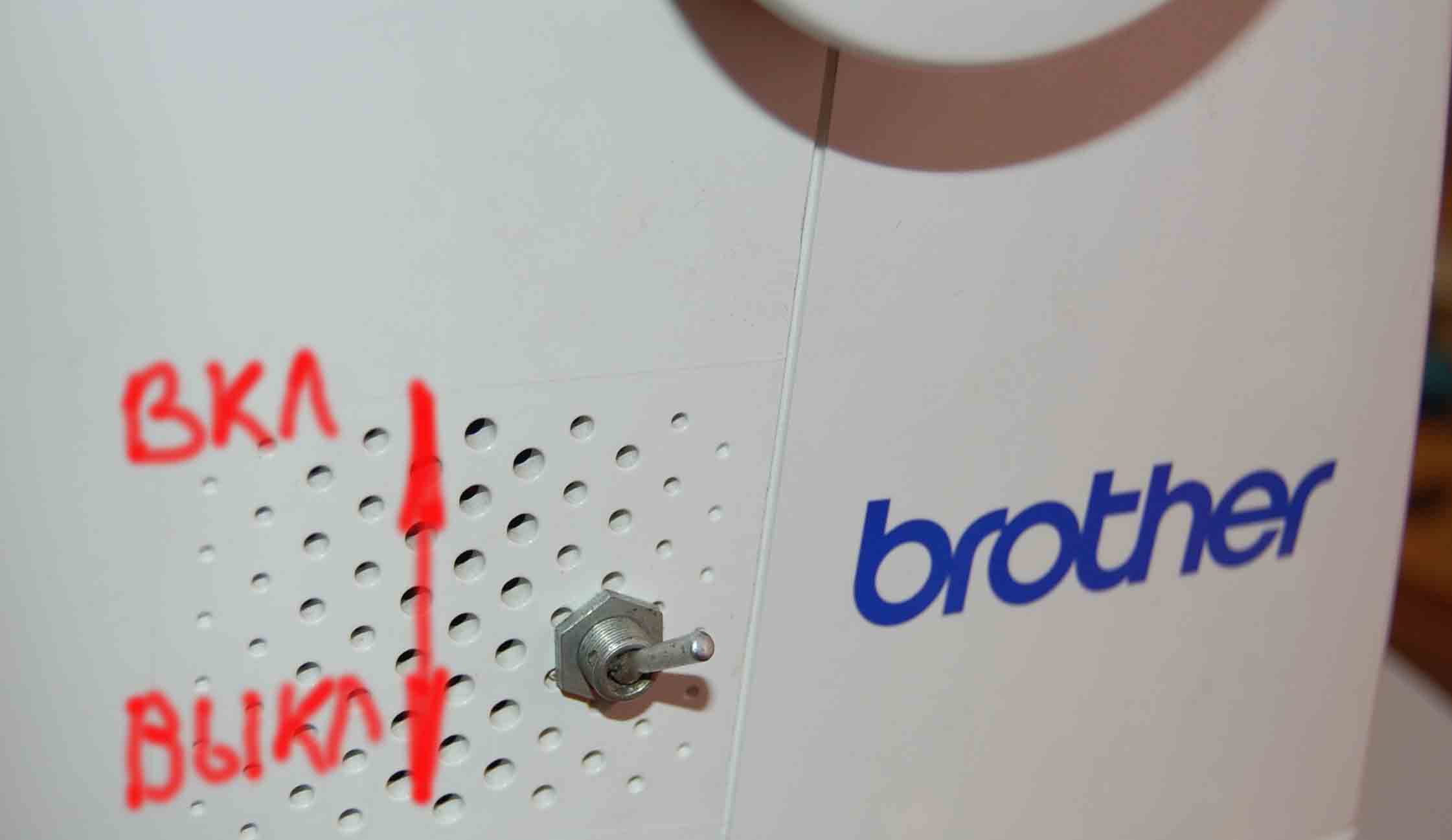

Питание подключил параллельно с штатной подсветкой, впаявшись в разьем. В задней части врецал выключатель (включатель) ,разрывающий цепь питания прицела.
Итак : при положении "вкл."- работает "прицел", при положении "выкл" - работает штатная подсветка.
Окончательная настройка выполнялась путем "подогнуть-отогнуть" кронштейн.

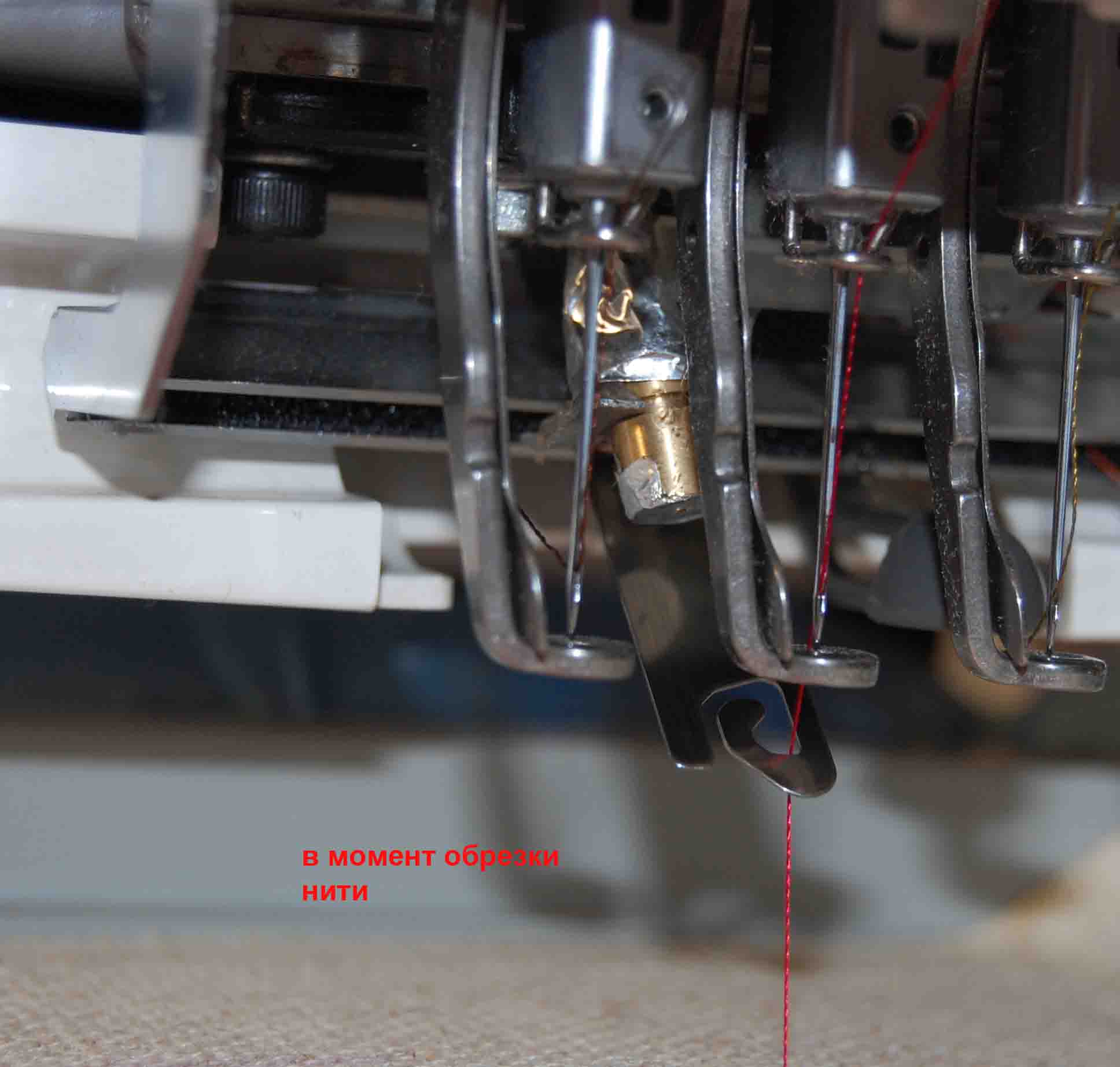

Однодевные испытания показали:прицел целится, от вибрации не сбивается.
