Доброе утро всем. Благодарю всех за участие в обсуждении проблемы. Все как-то не было времени ответить. В общем...удаленно по телефону все мастера в один голос уверяли - приезжайте за мотором, меняйте. Терять было нечего, вскрыли корпус, полюбовались как там внутри чистенько и мне точно мало что понятно...оставили до утра. Утром собрали, решили попробовать запустить...и машина работает...работает по настоящее время...В свою очередь я хочу попросить есть у кого сервисное обслуживание PR 1000 e - буду признательна, если поделитесь... Еще раз всех благодарю.

Всем добрый день.
Мы столкнулись с очередной проблемой.
Включаем машину, работает минут 30, постепенно появляется посторонний нарастающий стук- звук, больше гремящий, достигает апогея, становится страшно в данный момент ( кажется сейчас все разлетится к чертовой матери), срабатывает предохранительный механизм, машина встает...
Немного поясню - гоняем машину уже в тестовом режиме, на мин оборотах с полностью разобранным корпусом чтобы выяснить где клинит. В момент когда встает машина, прокрутить вал становиться проблематично, шатуны приходящие в движение от вала с трудом проворачиваются..Разбирали раз 5, все смазывали, проверяли, ставили на место...максимум пол часа - все по кругу, появляется звук, нарастает, клинит - все встает! Ребята, помогите, что нужно проверить, голову всю сломали...

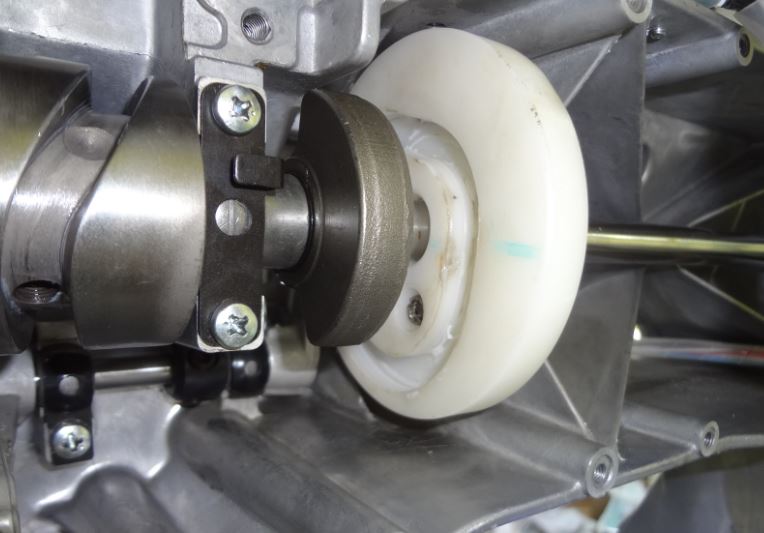

На белом пластиковом элементе, который на валу есть небольшая выбоина, скажем так в одном месте небольшое шероховатое углубление - может быть причиной? Например, в начале работы она сильно не оказывает влияния, но постепенно приводит к общему разладу и получаем какое-то заклинивание..Вопрос в другом - откуда она взялась? Вот например, когда на маленьком валу развалились подшипники, в следствии слетел ремень машина встала, при снятии этого узла было видно как на самом валу появились нарезанные бороздки, но там понятна причина - заменили вал, заработало. В чем причина здесь? В какой-то момент ловит клин, когда прокручивая вручную понимаешь, что все с таким натяжением проворачивается, но что мешает свободному ходу - не понятно!

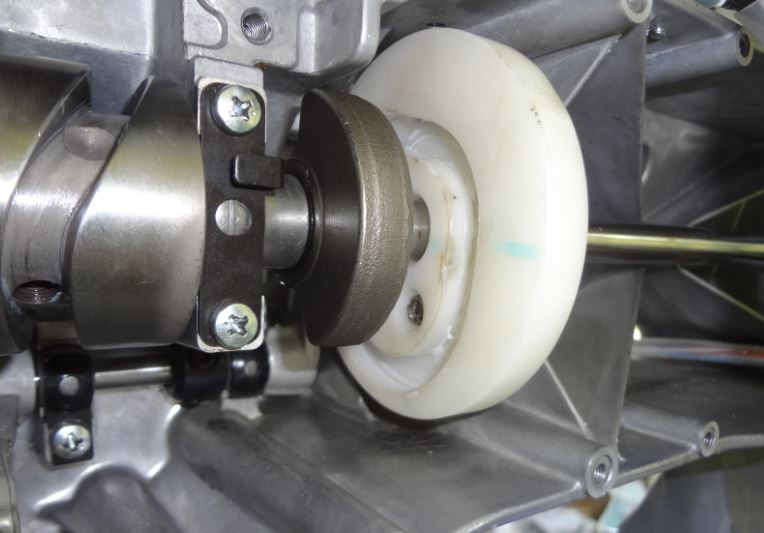

та самая неровность

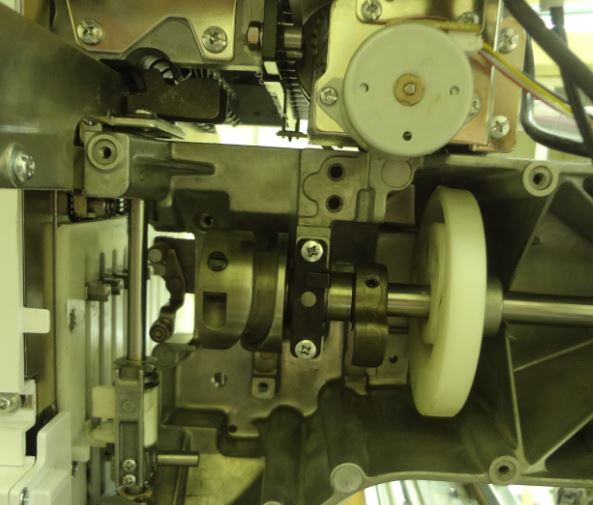

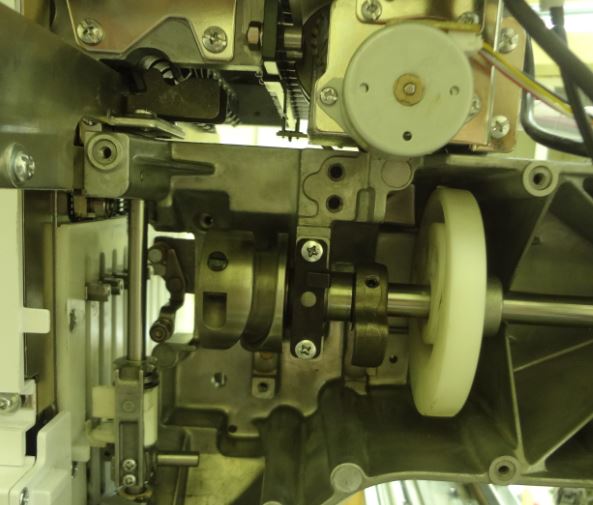

Продолжении истории. Все поэтапно откручивали вот да кого состояния ( фото) ... в определенный момент после включения на всех этапах отсоединения узлов все повторялось ( нарастающий гремящий -дребезжащий звук переходящий в угрожающий и остановка машины с сообщением о срабатывании предохранительного механизма..

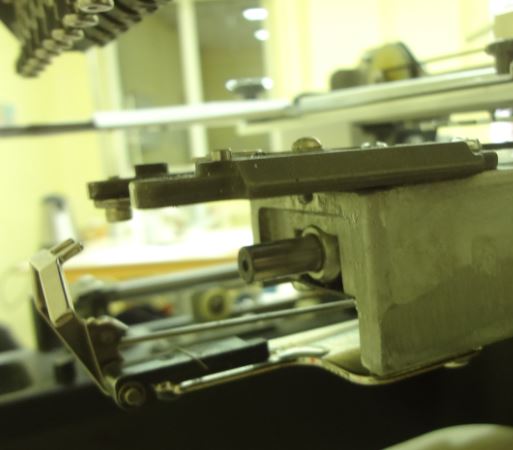

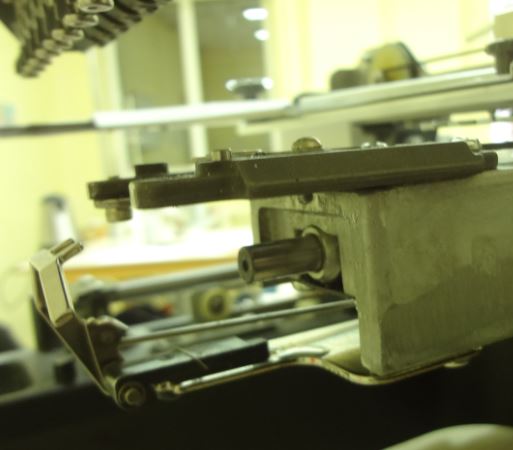

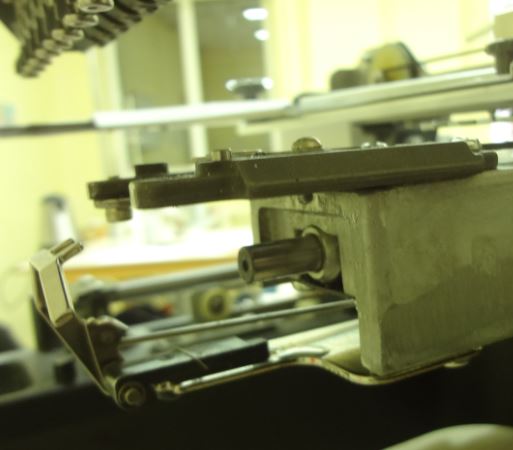

И чудо - открутили челночное устройство...запустили верх без установки всех шатунов ( кривошипов или как там их правильно назвать)..все крутится вертится ничего не гремит...так что это мозг выносит челночное устройство???! Сейчас соберем верх и запустим..

что именно вы называете предохранительным механизмом?.. как он выглядит в ПРке?
Как вы запустили только верх?
есть ли видео?

_________________
Дизайн-студия разрабатывает дизайны для машинной вышивки, логотипы, векторную отрисовку для связи пишите на почту papatedy@mail.ru
разработка лекал и технологии изготовления мягких игрушек и карнавальных костюмов на заказ

Что такое предохранительный механизм - сами бы хотели узнать, пока говорю о надписи которая выводится на дисплей.
Не совсем правильно - только вверх. Пока не разобрались, машину гоняем в сервисном режиме motor test на 70-150. Верх без всех шатунов в том виде, как на фото - отсутствие связки с вертикальным валом, игловодителем и всем тем что приводится в движение горизонтальным валом. Нижний крутится - только теперь без челночного устройства. Обратно все собрали кроме челночного устройства, но еще не запускали. Хотим исключить все варианты...

вообще подобное могло произойти из за 3х причин , намотка нитки в районе шулечного гнезда, заклинивание нижнего вала, или выход из строя двигателя..хотя по тому что написанно выше.. не предсказуемый результат может быть

_________________
Дизайн-студия разрабатывает дизайны для машинной вышивки, логотипы, векторную отрисовку для связи пишите на почту papatedy@mail.ru
разработка лекал и технологии изготовления мягких игрушек и карнавальных костюмов на заказ

у меня недавно была похожая ситуация. Двигатель сначала туго крутился, но вышивал. А потом крутится легко, но постоянно выскакивало такое же сообщение. Результат - замена двигателя и все отлично. Только 4 болтика лишние оказались, маленькие такие, не поймем откуда.

_________________
Brother PR 650,Brother PR 1000e, Velles 15 и куча швейных машин

примерно 1,5 мм диаметром и 4 мм длиной? с платы...

_________________
Дизайн-студия разрабатывает дизайны для машинной вышивки, логотипы, векторную отрисовку для связи пишите на почту papatedy@mail.ru
разработка лекал и технологии изготовления мягких игрушек и карнавальных костюмов на заказ

мы тоже так думаем, но не нашли куда их вкрутить ничего, в следующий раз найдем, думаю

_________________
Brother PR 650,Brother PR 1000e, Velles 15 и куча швейных машин

Возвращаюсь к своим тараканам. Смотрите, мы все это дело собрали, оставив без закрепления на нижнем валу челночного устройство. Машина работала добрый час - проблем с которыми раньше сталкивались не было, все работало без клинов, приводящих к блокировке. НО...все работает с таким звуком, хоть беруши в уши вставляй..звук не совсем ровный, с явным нарушением такта. Сняла видео, на видео видно, что в какой то момент все равно происходит небольшая заминка, не приводящая к остановке как раньше, но тем не менее понятно, что так быть не должно. Предполагаю, что это все таки выемка на белом пластике дает о себе знать..Теперь дальше, поставили челночное устройство - погоняли, работает...но все гремит так, как будто смазку механизмы не видели в своей жизни никогда..Что сделали не так? Как добавить сюда видео? Что-то не загружается..

залейте на ютуб, а сюда вставьте ссылку

_________________
Brother PR 650,Brother PR 1000e, Velles 15 и куча швейных машин

три вышеуказанных мной вопроса просмотрели?

точне едва нитки уж е отпадают - двигатель и нижний вал - и дабы не засорять тему пустословием - сразу с фото и видео
