| Автор: | Liza Prass [ 07 фев 2012, 11:42 ] |
| Заголовок сообщения: | Создание фестона. |

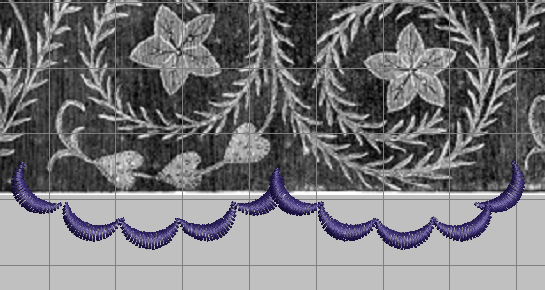

Мне понятен процесс. Каким инструментом делать тоже понимаю. Хочется эргономичности, а я ее найти не могу. Не понимаю как сделать быстро, просто... Если у кого есть идеи подскажите. Предложения создать всю цепочку одним объектом не рассматриваю, куда как интереснее нарисовать деталь и ее продублировать.. Вложение: forforum137.png [ 155.72 КБ | Просмотров: 6283 ] |
|
| Автор: | Jussoft [ 08 фев 2012, 11:28 ] |
| Заголовок сообщения: | Re: Создание фестона. |
LizaP писал(а): Если у кого есть идеи подскажите. Я бы предложил использовать "Цепной стежок". Рисуется один месяц с направлением Вход->Выход вверх, копируется в буфер обмена. Создаётся объект Цепной с нужной кривой - дугой, открываются Свойства и жмётся кнопка "Вставить из буфера". Вдоль кривой линии последовательно расположится уместившееся количество этих месяцев... Можно сделать один эпизод и потом продублировать его по ширине со смещением его ширины. С дублированием тоже проблем нет: в окне дублирования есть кнопка вставить размер в смещение (что бы не замерять) ... по горизонтали смещение оставляется, а по высоте обнуляется, указывается количество копий и ОК. |
|
| Автор: | iuoriv [ 08 фев 2012, 21:07 ] |
| Заголовок сообщения: | Re: Создание фестона. |
Здравствуйте, Юрий. Сделайте файлики со скриншотами, помогите нонешним и будущим бестолковым пользователям  так сказать, теорию - в практику, а практику в массы
|
|
| Автор: | Liza Prass [ 08 фев 2012, 21:41 ] | ||
| Заголовок сообщения: | Re: Создание фестона. | ||
Присоединяюсь к Юре. Юрий, основной мотив создала без проблем. Дальше как лучше поступить, чтобы размножить...
|
|||
| Автор: | Jussoft [ 09 фев 2012, 11:41 ] |
| Заголовок сообщения: | Re: Создание фестона. |

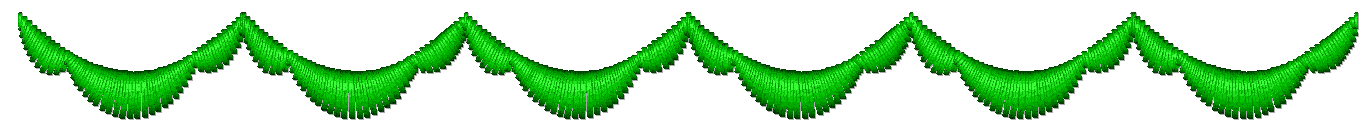

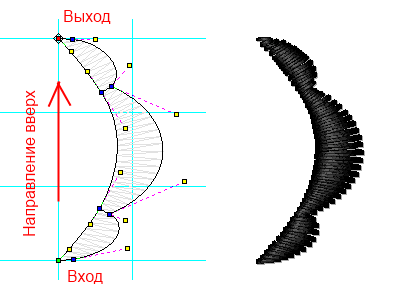

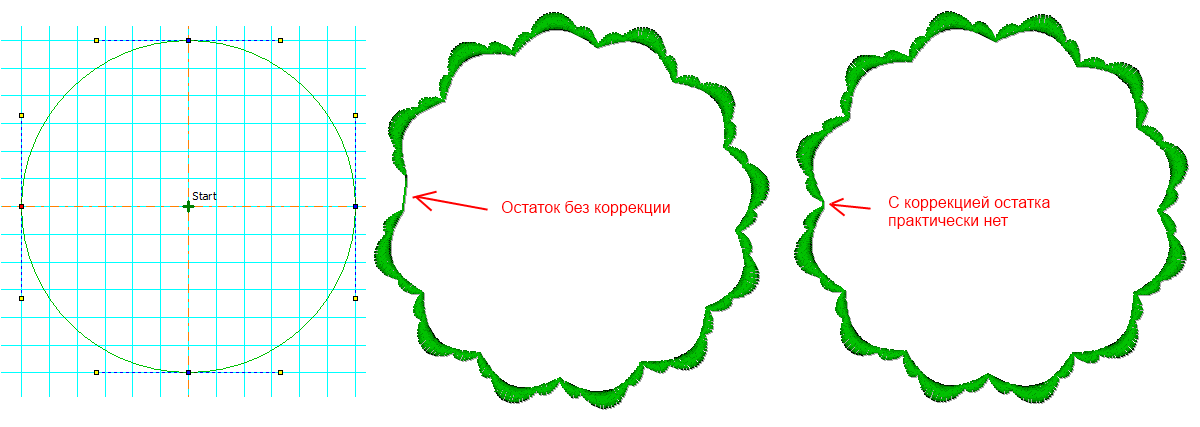

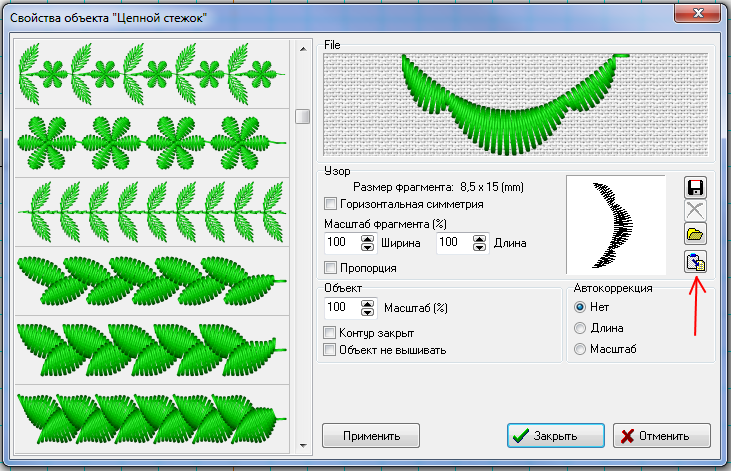

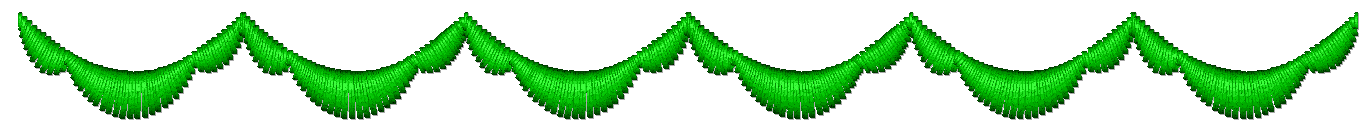

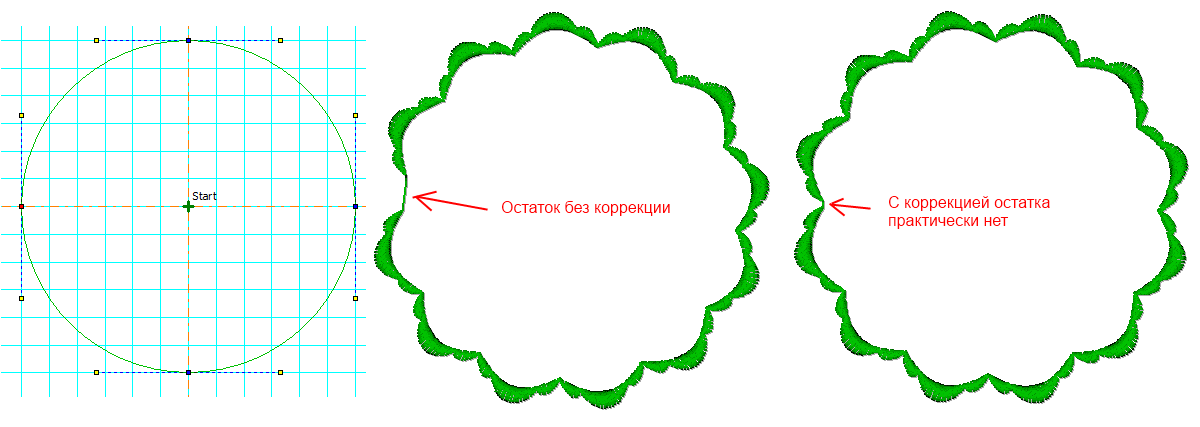

LizaP писал(а): Дальше как лучше поступить, чтобы размножить... Итак: 1. Создаём фрагмент, выделяем и копируем в буфер обмена: Вложение: cp1.PNG [ 19.54 КБ | Просмотров: 6235 ] Направление вверх, типа вперёд, т.к. рисование происходит вперёд по направляющей кривой. Надо помнить, что если встретится острый угол, но в предыдущем сегменте не уместилось целое количество фрагментов, то этот угол будет "съеден", т.к. фрагмент считается неизменяемым (неизгибаемым). 2. Создаём объект Цепной, для начала прямой горизонтальный и открываем его свойства: Вложение: AtObjCepnoy.PNG [ 222.12 КБ | Просмотров: 6235 ] Уж извините, на правах разработчика я использую чуть более новую версию. Но общий смысл не меняется. В свойствах жмём кнопку "Вставить из буфера" и ОК. 3. Смотрим: Вложение: cp2.PNG [ 17.21 КБ | Просмотров: 6235 ] По кривой вставлено N-ное количество фрагментов - сколько влезло. Для заполнения без Остатка нужно подкорректировать или длину кривой или (в свойствах) длину фрагмента или его масштаб. В более новой версии 15.4 это вычисляется автоматически (в свойствах выбор "Автокоррекция", см.) 4. Делаем "кривую" кривой: Вложение: cp3.PNG [ 63.41 КБ | Просмотров: 6235 ] Или можно размножить фрагмент через дублирование: Вложение: db1.png [ 35.03 КБ | Просмотров: 6235 ] Поочерёдные действия: Вложение: db2.png [ 57.23 КБ | Просмотров: 6235 ] Итого: Вложение: db3.png [ 54.84 КБ | Просмотров: 6235 ] |
|
| Автор: | Liza Prass [ 09 фев 2012, 13:36 ] |
| Заголовок сообщения: | Re: Создание фестона. |
Причем вы мне это показывали и мне даже понравилось!!! А тут забыла. Спасибо! |
|
