Автор:  OlgaShasheva [ 02 сен 2011, 04:16 ]
Заголовок сообщения:  Логотип Олимпиада-80

Скачала картинку, хочу по ней создать дизайн для вышивки в PE-Design. С чего начать?

Вложения:
moscow.jpg [ 14.02 КБ | Просмотров: 7079 ]

Автор:  papatedy [ 02 сен 2011, 15:33 ]
Заголовок сообщения:  Re: Создание дизайна

С звездочки, потом линии башни, потом кольца.

Автор:  Liza Prass [ 02 сен 2011, 16:25 ]
Заголовок сообщения:  Re: Создание дизайна

К сожалению не могу сейчас показать все с картинками, нет программы, но сделать надо следующее:
Открыть Layout&Editing и с помощью инструмента строчки создать основные линии с заливкой сатиновый валик. Т.е. на вертикальной панели слева выбираете инструмент, а на горизонтальной панели устанавливаете что это не строчка, а гладьевой валик.

Круги создаются с помощью инструмента круг, вроде там такой был.
Создадите один круг, затем выделите его и нажмите комбинацию клавиш Ctrl+D 4 раза. Получите еще 4 круга.

Как создать красивую звездочку думаю расскажут те у кого сейчас есть программа. Ну может файл со звездочкой предложат

Автор:  Liza Prass [ 07 дек 2011, 00:27 ]
Заголовок сообщения:  Re: Логотип Олимпиада-80

Открываем программу Layout&Editing
Задаем размер рабочего поля в соответствии с размером будущего дизайна и имеющимися пяльцами.
Загружаем изображение. Если изображение не соответствует заданному размеру, меняем его.
Как загружать изображение. Менять размер рабочего поля и картинки

Перед началом работы установите Оптимизировать начало и конец вышивания
Вложение:
pe-design_lesson(149).png [ 46.3 КБ | Просмотров: 6893 ]

На верхней панели открываем вкладку "В начало"

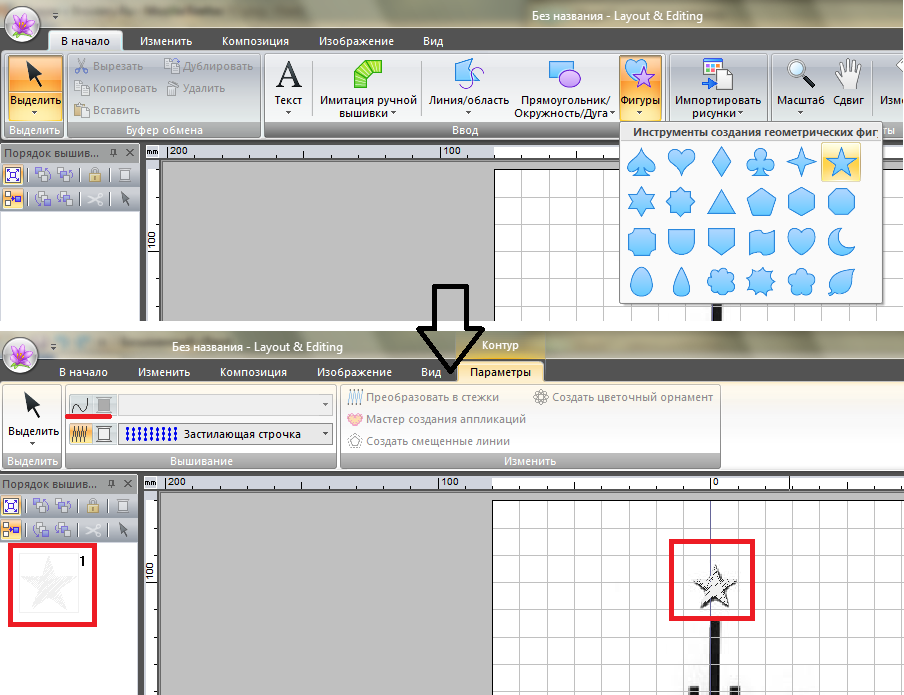

Среди доступных инструментов выбираем Фигура - Звезда. В настройках отключаем строчку зиг-заг.
Переносим курсор мыши на рабочее поле и создаем звезду необходимых размеров
Звезда появилась на рабочем поле и в списке объектов.
Вложение:
pe-design_lesson(146).png [ 166.02 КБ | Просмотров: 6897 ]


Если вместо строчки зигзаг отключить Застилающую строчку, то звезда получится в виде гладьевого валика вышиваемого по контуру звезды

Выделите звезду. Нажмите правую клавишу. В выпадающем меню выберите "Настройка параметров вышивания". В открывшемся меню установите ширину зигзага 1.5мм

Вложения:
pe-design_lesson(169).png [ 42.21 КБ | Просмотров: 6872 ]
pe-design_lesson(147).png [ 73.74 КБ | Просмотров: 6897 ]

Автор:  Liza Prass [ 07 дек 2011, 00:47 ]
Заголовок сообщения:  Re: Логотип Олимпиада-80

На панели инструментов выбираем инструмент Окружность
В параметрах отключаем застил и оставляем только строчку зигзаг.
Переносим курсор мыши на рабочее поле.
Жмем левую клавишу мыши и удерживая ее прижимаем клавишу Shift на клавиатуре.
Тянем курсор мыши рисуя окружность.
Нарисовали - отпустили клавиши.
Окружность готова

Выделите окружность. Нажмите правую клавишу мыши. В выпадающем меню выберите "Настройка параметров вышивания". Установите ширину зигзага 2мм

Вложения:
pe-design_lesson(163).png [ 15.93 КБ | Просмотров: 6874 ]
pe-design_lesson(148).png [ 169.99 КБ | Просмотров: 6893 ]

Автор:  Liza Prass [ 07 дек 2011, 01:30 ]
Заголовок сообщения:  Re: Логотип Олимпиада-80

Дугу мы нарисуем одну с помощью инструмента Незамкнутая прямая.
Вложение:
pe-design_lesson(152).png [ 71.48 КБ | Просмотров: 6892 ]

А размножим дугу и окружность с помощью панели Композиция, чтобы по сто раз не рисовать одно и тоже

Вложения:
pe-design_lesson(151).png [ 61.8 КБ | Просмотров: 6892 ]

Автор:  Liza Prass [ 07 дек 2011, 09:46 ]
Заголовок сообщения:  Re: Логотип Олимпиада-80

На панели инструментов выбираем инструмент "Незамкнутая Прямая" выставляем тип стежка зигзаг и рисуем линию как показано на рисунке.
Вложение:
pe-design_lesson(153).png [ 139.82 КБ | Просмотров: 6877 ]


Заходим в меню стежкового редактирования. И создаем две дополнительные точки, которые помогут нам создать изгиб. Переносим точки как показано на рисунке. Выделяем их***, жмем правую клавишу мыши и в выпадающем меню выбираем "В кривую"
Вложение:
pe-design_lesson(154).png [ 57.05 КБ | Просмотров: 6877 ]


***чтобы выделить группу точек выделите одну, прижмите клавишу Ctrl и удерживая ее выделите остальные. Отпустите клавишу Ctrl

В результате изменения типа точек кривая ломаная стала кривой изгибающейся. Снимите выделение с обоих точек и выделите одну из них. Обратите внимание, у точки появились рычаги управления. Один из рычагов располагаем вертикально/горизонтально
Второй рычаг слегка укорачиваем не меняя его направления.

Получился изгиб нужной формы и аккуратная линия
Вложение:
pe-design_lesson(155).png [ 29.07 КБ | Просмотров: 6877 ]


Создав линию выделите ее и нажмите правую клавишу мыши. В выпадающем меню выберите "Настройка параметров вышивания"
в открывшемся окне с настройками установите ширину гладьевого валика (это объект который вы создали) 3мм
Вложение:
pe-design_lesson(159).png [ 36.03 КБ | Просмотров: 6876 ]

Автор:  Liza Prass [ 07 дек 2011, 09:56 ]
Заголовок сообщения:  Re: Логотип Олимпиада-80

Выйдите из режима редактирования и выделите нарисованный объект. Нажмите комбинацию клавиш Ctrl+C (копировать) и Ctrl+V (вставить)
Переместите объект, с помощью черных маркеров измените его форму подгоняя под форму объекта на рисунке.
Вложение:
pe-design_lesson(156).png [ 18.65 КБ | Просмотров: 6876 ]


Снова зайдите в режим редактирования и слегка передвиньте*** положение точек как показывают стрелки, подгоняя изгиб под изгиб показанный на рисунке.
Вложение:
pe-design_lesson(157).png [ 31.12 КБ | Просмотров: 6876 ]


Точно также создайте третью линию
Вложение:
pe-design_lesson(158).png [ 20.01 КБ | Просмотров: 6876 ]


*** чтобы передвинуть положение точки максимально ровно по вертикали или горизонтали и максимально точно расположить ее в нужном месте кликните по точке выделяя ее и передвиньте с помощью клавиш стрелок на клавиатуре. Не делайте этого мышкой.

Автор:  Liza Prass [ 07 дек 2011, 10:25 ]
Заголовок сообщения:  Re: Логотип Олимпиада-80

Выделите все три объекта.
Выделите сперва один, затем прижмите клавишу Ctrl на клавиатуре и удерживая ее кликните по остальным. Или просто с помощью инструмента выделения обведите все три объекта.

Выделив объекты зайдите в меню Композиция и выполните команду Зеркально - Зеркальное копирование по вертикали.
Вложение:
pe-design_lesson(160).png [ 81.05 КБ | Просмотров: 6875 ]


Переместите курсор мыши на рабочее поле и расположите его так, чтобы максимально точно создать копию выбранных объектов.
Вложение:
pe-design_lesson(161).png [ 29.56 КБ | Просмотров: 6875 ]


Потренируйтесь если что-то сразу не получается. Для отмены неверного действия, нажмите комбинацию клавишу Ctrl+Z (шаг назад). Если несколько раз нажать эту комбинацию вы вернетесь на несколько шагов назад.

Создав копии объектов, выделите центральный объект относящийся к левой части дизайна, зайдите в режим редактирования и удалите верхний узел (референсную точку). Для этого выделите его и нажмите клавишу Delete на клавиатуре. Объект стал короче
Вложение:
pe-design_lesson(162).png [ 81.14 КБ | Просмотров: 6875 ]


Построение линий можно считать законченным.

Автор:  Liza Prass [ 07 дек 2011, 10:55 ]
Заголовок сообщения:  Re: Логотип Олимпиада-80

корпирование и вставка кругов.

Выделяем круг и размещаем его в порядке вышивания после линий. Для этого кликаем по нему в списке объектов левой клавишей мыши и удерживая ее перетягиваем элемент в самый конец списка.
Вложение:
pe-design_lesson(164).png [ 9.36 КБ | Просмотров: 6872 ]


Выделяем круг. Заходим в меню Композиция - Окружность - Вертикальная композиция.
Переносим курсор мыши на рабочее поле, где-нибудь в сторонку для удобства (например в точке А) кликаем левой клавишей мыши и отводим курсор в сторону, создавая круг такого диаметра на котором разместятся пять элементов.
Вложение:
pe-design_lesson(165).png [ 87.94 КБ | Просмотров: 6872 ]

Добившись желаемого кликаем левой клавишей мыши. Круги созданы.
Вложение:
pe-design_lesson(166).png [ 27.2 КБ | Просмотров: 6872 ]



Чтобы выполнить следующую операцию вы должны находится в режиме отображения дизайна Строчка. Зайдите в меню Вид и установите его.
Обратите внимание на протяжку тянущуюся от последнего объекта валика к кругу. Этот круг мы расположим максимально близко к валику
Вложение:
pe-design_lesson(167).png [ 79.27 КБ | Просмотров: 6872 ]


Так, ориентируясь на протяжки поменяйте положение всех кругов.
Вложение:
pe-design_lesson(168).png [ 67.38 КБ | Просмотров: 6872 ]

Автор:  Liza Prass [ 07 дек 2011, 10:59 ]
Заголовок сообщения:  Re: Логотип Олимпиада-80

Нажмите комбинацию клавиш Ctrl+A (Выделить все)
Нажмите правую клавишу мыши и зайдите в "Настройка параметров вышивания"
Проверьте стоит ли галочка напротив Обратное вышивание (предварительная прострочка)
Если галочки нет - поставьте. Ширину зигзага устанавливать не надо!!! Она для всех объектов своя.
Вложение:
pe-design_lesson(170).png [ 29.57 КБ | Просмотров: 6872 ]



Если объект крупный, то порядок вышивания можно установить следующий

1. Гладьевые валики
2. Круги
3. Звезда

Это уменьшит искажение дизайна при стягивании материала.

Если дизайн маленький, можно смело вышивать
1. Звезда
2. Гладьевые валики
3. Круги

Автор:  Liza Prass [ 12 дек 2011, 17:26 ]
Заголовок сообщения:  Re: Логотип Олимпиада-80

Сегодня к ночи приготовится видео-урок по созданию данного логотипа.

Автор:  Liza Prass [ 12 дек 2011, 22:12 ]
Заголовок сообщения:  Re: Логотип Олимпиада-80

Логотип "Олимпиада-80" (видео-урок)
Открыть в новом окне, или новой вкладке
