Автор:  S.E.A. [ 05 дек 2011, 16:50 ]
Заголовок сообщения:  Логотип CAME UGRA
Добрый вечер)поступил заказ на вышивку эмблемы....а у меня самой не получается ее преобразовать в вышивку...прошу вашей помощи)))))))

Вложения:
gorodsurgutrulogo_992.png [ 16.33 КБ | Просмотров: 7567 ]
Автор:  Liza Prass [ 05 дек 2011, 18:22 ]
Заголовок сообщения:  Re: Создание дизайна
Если вам нужно быстро создать дизайн, то лучше разместить на него заказ в разделе из Рук в Руки, если вы хотите научиться его создавать в программе, то я потихоньку изложу как это можно сделать.
Для начала надо понимать, какого размера будет этот дизайн.
Автор:  S.E.A. [ 06 дек 2011, 14:02 ]
Заголовок сообщения:  Re: Создание дизайна
я все таки хотела бы научиться делать дизайн...предполагаемый размер высота 20см, ширина 15см. я работаю в PE Design Next
Автор:  Liza Prass [ 07 дек 2011, 00:04 ]
Заголовок сообщения:  Re: Создание дизайна
SEA сразу не отвечу. Времени нет. Буду постепенно озвучивать

Открываем Layout&Editing

Задаем размер рабочего поля соответствующий размеру будущего дизайна

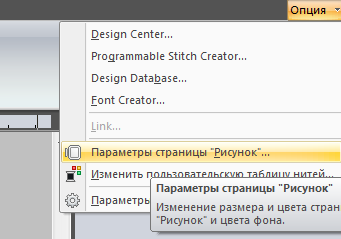

(в данном случае желаемый размер дизайна 150х200 значит мы можем выбрать пяльца 160х260). Чтобы изменить размер рабочего поля выполните команду Опция - Параметры страницы Рисунок и выставите нужные пяльца.
Вложение:
pe-design_lesson(141).png [ 13.39 КБ | Просмотров: 7540 ]


Выполняем команду Изображение - Открыть Изображение
Вложение:
pe-design_lesson(140).png [ 41.71 КБ | Просмотров: 7540 ]


Если размер открытого изображения нас не устраивает выполняем команду "Изменить размер". По краям изображения появились маркеры. Наводим курсор мыши на маркер. Жмем левую клавишу и удерживая ее прижимаем клавишу Ctrl на клавиатуре. Теперь мы можем менять наше изображение и оно будет меняться пропорционально по горизонтали и вертикали. Изменив размер опустите левую клавишу мыши и Ctrl. Изображение нужного размера
Вложение:
pe-design_lesson(142).png [ 72.01 КБ | Просмотров: 7540 ]
РИС

Перед начало создания объектов вышивки устанавливаем "Оптимизировать начало и конец вышивания"
Вложение:
pe-design_lesson(149).png [ 46.3 КБ | Просмотров: 7529 ]

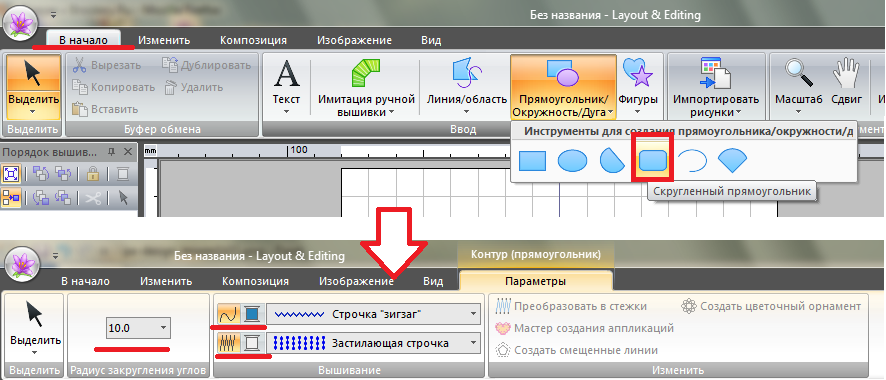

На панели инструментов вкладка "В начало" выбираем инструмент "Скругленный прямоугольник"
После выбора инструмента в открывшемся окне со свойствами выставляем радиус закругления углов = 10 Меняем катушку строчки зиг-заг на голубой цвет, а цвет застилающей строчки выставляем белый.
(Того требует цветовая палитра дизайна. Окантовка - синяя внутренняя часть - белая)
Вложение:
pe-design_lesson(143).png [ 126.82 КБ | Просмотров: 7540 ]


Переносим курсор мыши на рабочее поле и рисуем прямоугольник соответствующий размерам изображения. С помощью маркеров подгоняем все точно
Вложение:
pe-design_lesson(144).png [ 43.9 КБ | Просмотров: 7540 ]


Первая часть сделана.
Автор:  Liza Prass [ 07 дек 2011, 00:06 ]
Заголовок сообщения:  Re: Создание дизайна

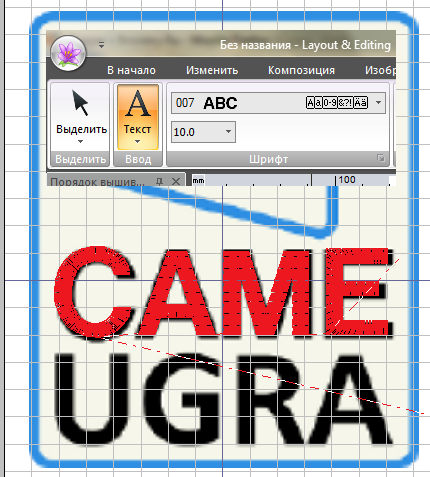

Следующим будем выполнять текст.
Скажу сразу, вам повезло. Шрифт 007 встроенный в программу идеально подходит и мы будем использовать его.
Вложение:
pe-design_lesson(145).png [ 82.76 КБ | Просмотров: 7538 ]

Я пока пошла в другую тему, а вы потренируйтесь с прямоугольником. Если что не получится - пишите. Получится, тоже пишите :0)
Автор:  S.E.A. [ 07 дек 2011, 14:07 ]
Заголовок сообщения:  Re: Логотип CAME UGRA
Большое спасибо Лиза)С первой частью справилась удачно)Жду дальнейших уроков)
Автор:  S.E.A. [ 07 дек 2011, 15:48 ]
Заголовок сообщения:  Re: Логотип CAME UGRA
я попробую сама, если не получится, то напишу)


надпись получилась, не могу сообразить как нарисовать эмблему....
Автор:  Liza Prass [ 08 дек 2011, 17:31 ]
Заголовок сообщения:  Re: Логотип CAME UGRA

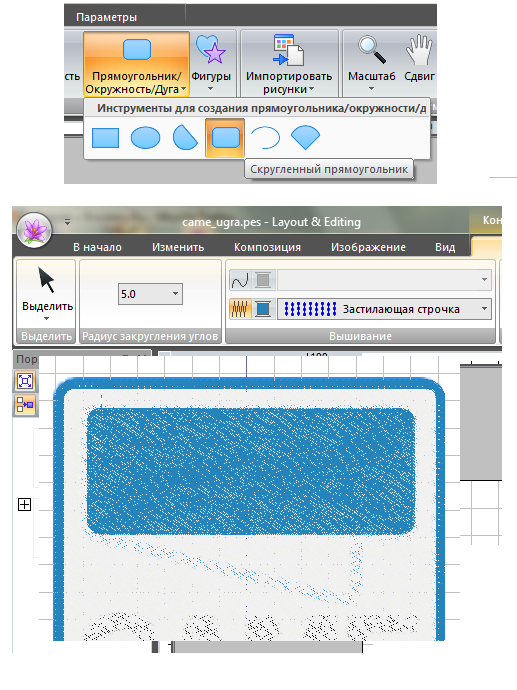

На панели инструментов выберите Скругленный прямоугольник
Задайте ему параметры указанные на рисунке (радиус скругления 5, зигзаг по краю отключить. Основной застил голубой). Создайте объект исходя из размеров объекта синего цвета.
Вложение:
pe-design_lesson(171).png [ 85.86 КБ | Просмотров: 7466 ]

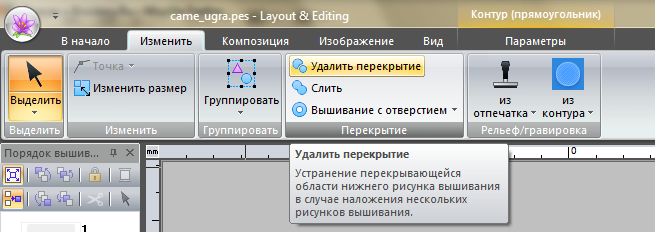

Выделите оба прямоугольника (белый и голубой), зайдите в меню Изменить - Удалить перекрытие
Вложение:
pe-design_lesson(172).png [ 62.46 КБ | Просмотров: 7466 ]


В результате в белом нижнем прямоугольнике образовалось отверстие, а вокруг голубого гладьевой валик. Выделите гладьевой валик вокруг голубого объекта и нажмите клавишу Delete на клавиатуре.
В результате должно остаться 3 объекта.
Большой прямоугольник (белый).
Гладьевой валик вокруг большого прямоугльника (голубой)
Малый прямоугольник (голубой)
Вложение:
pe-design_lesson(173).png [ 108.09 КБ | Просмотров: 7466 ]
Автор:  Liza Prass [ 08 дек 2011, 17:43 ]
Заголовок сообщения:  Re: Логотип CAME UGRA
На панели инструментов выберите Замкнутая Кривая и создайте многоугольник ABCDEFM как показано на рисунке.

Зайдите в режим редактирования. Выделите точку А нажмите правую клавишу и в открывшемся списке выберите В кривую. У точки А появились рычаги управления. Выберите рычаг R и укоротите его добиваясь формирования угла как показано на рисунке. Проделайте эту операцию с точками B-E-F
Вложение:
pe-design_lesson(177).png [ 149.37 КБ | Просмотров: 7464 ]

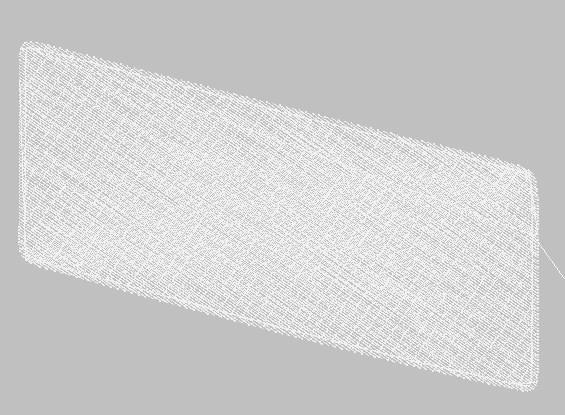

В результате у вас должен получиться вот такой прямоугольник

Вложения:
pe-design_lesson(178).png [ 36.43 КБ | Просмотров: 7464 ]
pe-design_lesson(176).png [ 104.62 КБ | Просмотров: 7465 ]
Автор:  Liza Prass [ 08 дек 2011, 22:34 ]
Заголовок сообщения:  Re: Логотип CAME UGRA
Выделяем синий прямоугольник и малый белый, только что нарисованный и заходим в меню в Изменить - Удалить перекрытие (см. выше как это делать).
Автор:  Liza Prass [ 08 дек 2011, 23:47 ]
Заголовок сообщения:  Re: Логотип CAME UGRA

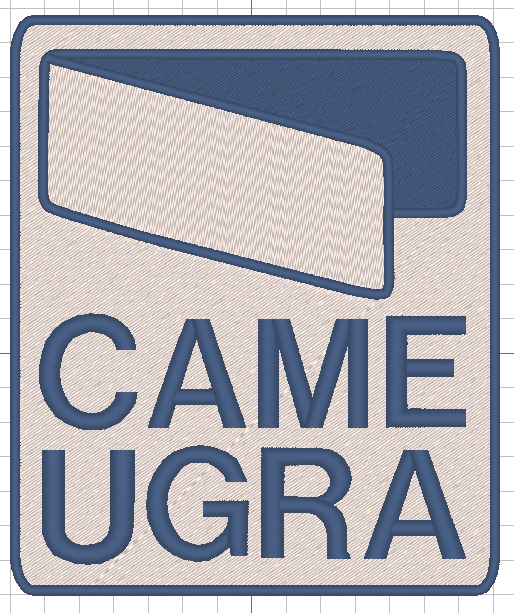

Всё... устала описывать. Завтра выложу ролик. :)

Вложения:
pe-design_lesson(179).png [ 243.26 КБ | Просмотров: 7448 ]
Автор:  S.E.A. [ 12 дек 2011, 14:47 ]
Заголовок сообщения:  Re: Логотип CAME UGRA
Лиза....не понимаю как создать многоугольник ABCDEFM.....у меня на вышивке не видны контуры картинки данного многоугольника...их перекрывает маленький синий прямоугольник
Автор:  Liza Prass [ 12 дек 2011, 17:25 ]
Заголовок сообщения:  Re: Логотип CAME UGRA
Можно убирать объекты с рабочего поля в сторону во время работы, если они мешают.
Или включать режим просмотра вышивки в стежках.
А вообще на будущее плиз прикладывайте картинки, чтобы было видно что там мешает.

Через полчаса загружу ролик по созданию вашего логотипа. Я его немного иначе решила сделать, чем описано здесь. Ждите :)
Автор:  Liza Prass [ 12 дек 2011, 19:53 ]
Заголовок сообщения:  Re: Логотип CAME UGRA
Через минут 10 ролик будет доступен.
К сожалению почему-то не получается одним файлом сохранить, так что смотреть придется через браузер
http://broidery.ru/files/library/embroi ... /pe006.htm
Откройте ссылку в новом окне или в новой вкладке
Автор:  М@ша [ 12 дек 2011, 22:23 ]
Заголовок сообщения:  Re: Логотип CAME UGRA
Скажите пожалуйста почему вы устанавливаете обратное вышивашие (в атриб. вышивания) ?Чем оно отличается ?
