Шоколад есть, но муж блюдет и больше одной конфеты в день не выдает. Не, я канешна знаю где все остальное лежит, но у меня лень большая сползать в подвал, а потом ползти обратно. Так шо кина не будет. Но будет многа картинок и букав.
Реферат на тему "На фиг нужна функция create second edge"
Фигура первая
Вложение:
Cap1.JPG [ 112.62 КБ | Просмотров: 5885 ]
1 - инструмент Column
2 - когда выбрали этот инструмент, то у вас есть выбор какого типа делать гладьевой валик. В данном случае, для чистоты эксперимента выбираем А. (Это вилкомовский Input В).
3 - ставим первую точку (с усиками будет), чуток на удалении от нее ставим вторую точку. Расстояние между этими точками - это будет ширина валика.
4 - начинаем щелкать, на тянущуюся веревочку не обращаем внимания. Дощелкались до упора, переходим к пункту 5 нашей программы
5 - убеждаемся, что черная точка в конце, а не где-нить в другом месте. Не верите - попробуйте сами.
Вложение:
Cap2.jpg [ 193.87 КБ | Просмотров: 5885 ]
6 - Из меню выбираем ото шо там на картинке.
И получаем фигуру 3
Вложение:
Cap3.JPG [ 40.45 КБ | Просмотров: 5885 ]
Конец первой серии.
Фируга четвертая
Вложение:
Cap5.JPG [ 95.19 КБ | Просмотров: 5885 ]
Теперь выбираем тип В (это когда надо точки парами ставить). И щелкаем вроде как только одну сторону, не обращая внимание чего там тянется следом.
Опять выбираем из меню Nodes -> Create second edge и получает то шо получаем.
Вложение:
Cap6.JPG [ 31.74 КБ | Просмотров: 5885 ]
Конец второй серии.
Фигура шестая
Вложение:
Cap7.JPG [ 83.11 КБ | Просмотров: 5885 ]

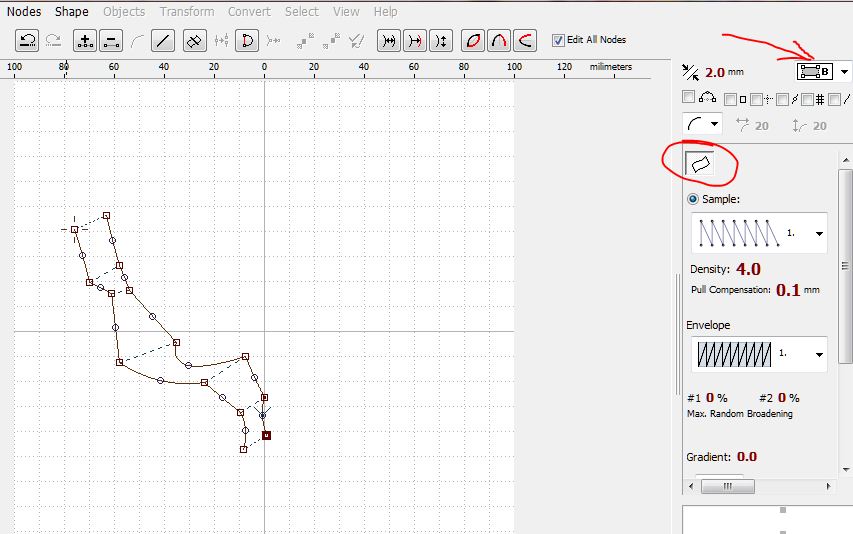

Рисуем настоящий валик типа B, как положено у взрослых. Нарисовали, продублировали фигуру. Это шоб наглядней было.
Вложение:
Cap9.JPG [ 68.41 КБ | Просмотров: 5885 ]
Заходим в режим редактирования второй фигуры.
Ничего с точками не делаем, кроме того, что одну из последней пары выделяем (станет черной).
Дальше меню Nodes -> Create second edge
и получаем вот это
Вложение:
Cap10.JPG [ 44.51 КБ | Просмотров: 5885 ]
Нажимаем пробел и получаем готовую фигуру.
Вложение:
Cap11.JPG [ 65 КБ | Просмотров: 5885 ]
Конец третьей и последней серии.
Приходите исчо.
|
