В этом теме будет вестись повествование о том, что такое узел (референсная точка) и сегмент.
Поскольку именно на этих двух понятиях базируется создание векторных объектов и объектов вышивки с помощью инструментов доступных в программе.

Форму любого объекта определяет контур (путь) состоящий из сегментов и узлов. П

ПУТЬ
уть может быть замкнутым (объекты нарисованные инструментом Complex Fill, Fusion Fill) и разомкнутым (объекты нарисованные инструментом Run)

Объект может содержать несколько путей. Примером такого объекта являются объекты Complex Fill с отверстиями, и объекты объединенные с помощью функции Brunching
На картинке ниже черный контур имеют объекты с одним путем, белый контур у объектов с несколькими путями.


Рисование в программе Wilcom происходит следующим образом.
Пользователь выбирает один из инструментов для создания объекта переносит курсор мыши на рабочее поле и нажатием правой или левой клавишей мыши создает узлы (точки), между которыми программа автоматически создает сегменты (линии).


СЕГМЕНТ и УЗЕЛ
Сегмент – это часть пути лежащий между двумя узлами. Например, треугольник состоит из трех узлов и трех сегментов, окружность состоит из двух узлов и двух сегментов, объект имеющий сложную форму, как правило имеет множество узлов и сегментов.

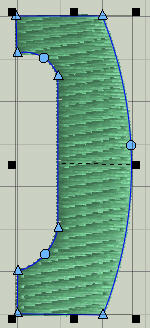

Узел - это круглая или квадратная точка на экране монитора видимая только при создании объекта и в режиме редактирования (Reshape Object). Узел создает пользователь, кликая по экрану рабочей области левой или правой клавишей мыши.

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

КРИВИЗНА И КРУТИЗНА СЕГМЕНТА
У программы есть своя формула (нам она не нужна), позволяющая формировать кривую.

Кривая формируется за счет создания и добавления узлов (референсных точек), через которые эта кривая должна пройти с плавным изгибом.

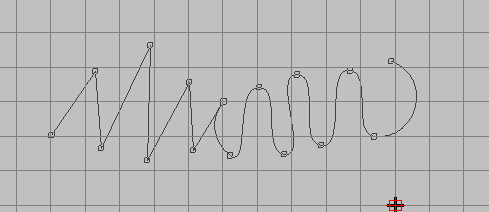

Точки бывают двух типов: Квадратные и Круглые.

Если выбран тип точки Квадратная то кривая пройдет через эту точку с изломом
Если круглая, то гладко (с изгибом).

Изгиб формируется так, как будто мы взяли гибкую струну и пропустили ее сквозь все точки, в круглых струна изогнулась, а в квадратных мы ее перекусили и там образовался излом.


ТЕХНИКА РИСОВАНИЯ ПРЯМЫХ
Прямая - это сегмент между двумя Квадратными узлами, т.е. между узлами нарисованными левой клавишей мыши.

Если вы хотите нарисовать прямую, нет смысла ставить множество точек. Достаточно только две.

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

ТЕХНИКА РИСОВАНИЯ ВЕКТОРНЫХ ОБЪЕКТОВ И ОБЪЕКТОВ ВЫШИВКИ
Техника рисования касается инструментов расположенных на этих двух панелях.
Левая панель (Input) содержит инструменты для создания объектов вышивки, правая (Image) - для создания векторных объектов.
Панель Image (Имедж) вспомогательная и служит скорее для разрезания объектов, для формирования дополнительных узоров. Т.е. нет смысла рисовать дизайн с помощью инструментов расположенных на панели.
Для создания дизайна машинной вышивки используйте панель Input



Несмотря на все различие панели имеют одинаковый принцип рисования.

1. Выберите инструмент
2. Наведите курсор мыши на рабочее поле
3. Кликните правой или левой клавишей создавая первую точку
4. Переместите курсор мыши на нужное расстояние от начальной точки и создайте вторую кликнув правой или левой клавишей мыши.
5. Создайте необходимое количество сегментов
6. Для завершения нажмите Enter

Это основной принцип, но есть нюансы и на эти нюансы здесь будут собраны видео-ролики

ПРИНЦИПЫ СОЗДАНИЯ ОБЪЕКТОВ РАЗЛИЧНЫМИ ИНСТРУМЕНТАМИ
Как работать инструментом Input A
Как работать инструментом Input B

Создание конуса. Инструмент InputB

Как работать инструментом Complex Fill

Создание объекта с помощью Complex Fill

Как работать инструментом Fusion Fill
Как работать инструментом Run (Motif Run, Triple Run и т.д.)
Как работать инструментом Apliquie
Как работать Circle/Star
Как работать Ring

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Если вы полагаете, что красота линии достигается созданием множества узлов, то вы заблуждаетесь. Научитесь воспроизводить контур с наименьшим количеством узлов (референсных точек)
