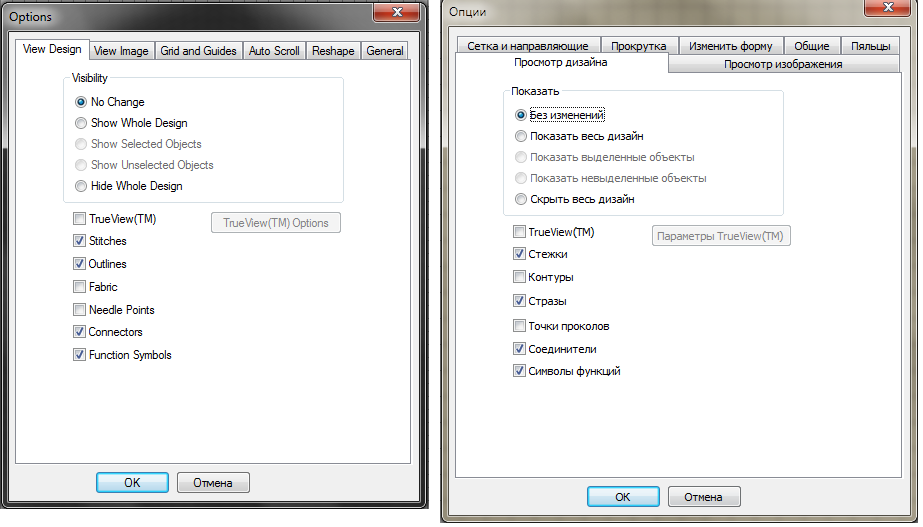

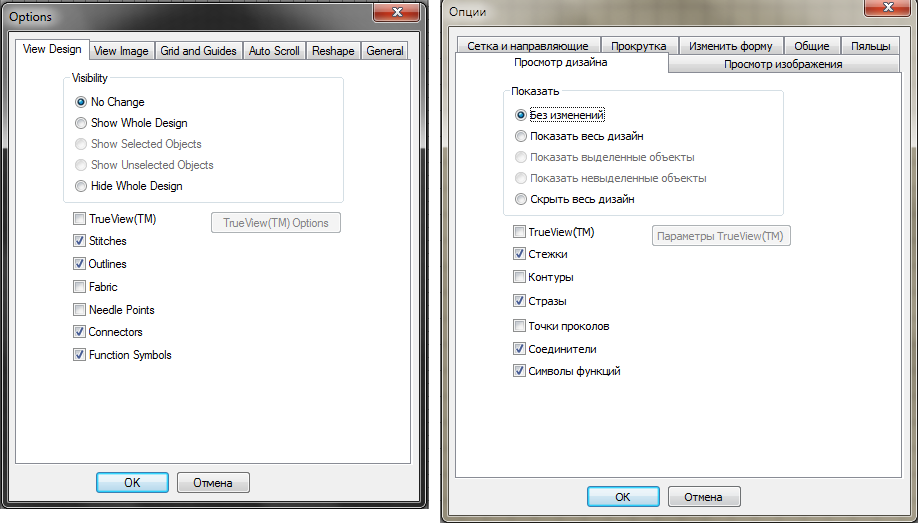

Вкладка Просмотр дизайна (View Design)



Вкладка Просмотр дизайна отвечает за то, как вы видите свой дизайн на рабочем поле. По большому счету удобнее пользоваться панелью Просмотр, чем каждый раз обращаться к настройкам интерфейса через главное меню.

Для того, чтобы активировать функцию, наведите курсор мыши на иконку, дождитесь появления всплывающей подсказки, убедитесь, что выбрали нужную функцию и нажмите левую клавишу мыши. Для вызова окна с настройками нажмите правую клавишу мыши


Настройки TrueView позволяют изменить отображение на экране вашего дизайна в реальном просмотре. Я предпочитаю устанавливать толщину нити "Тонкая", на мой взгляд так симпотичнее, выбор за вами...

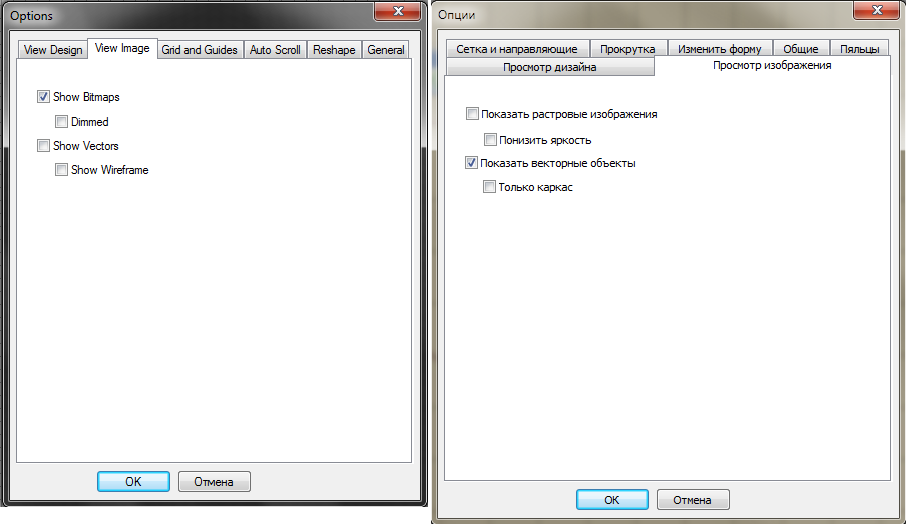

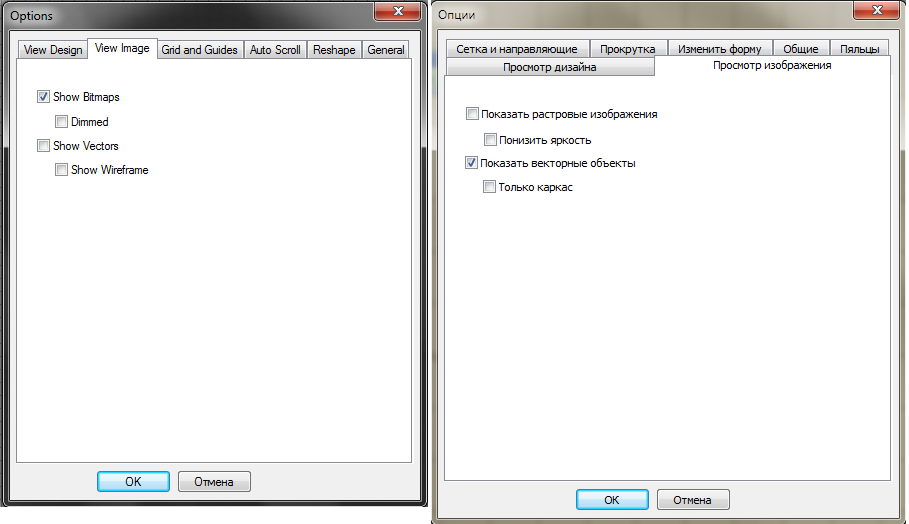

Вкладка Просмотр изображения (View Image)


Удобнее включать и выключать функции с помощью панели Просмотр (View). Левая кнопка мыши - активация, правая - вызов окна с настройками.
Найдите на панели Просмотр иконки "Показать растровые изображения", "Показать векторные изображения" и потренируйтесь.
Показать только Каркас (Wierframe) в векторных изображениях, позволяет отключить заливку в замкнутых объектах.

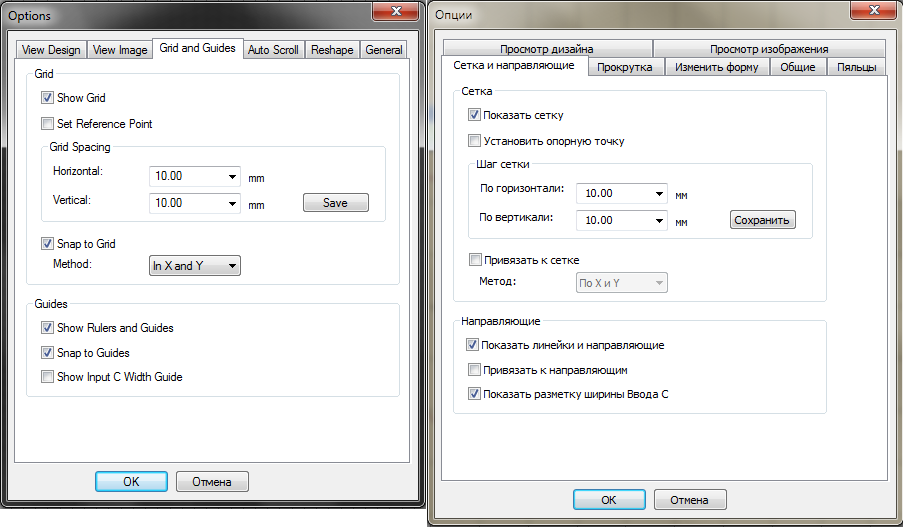

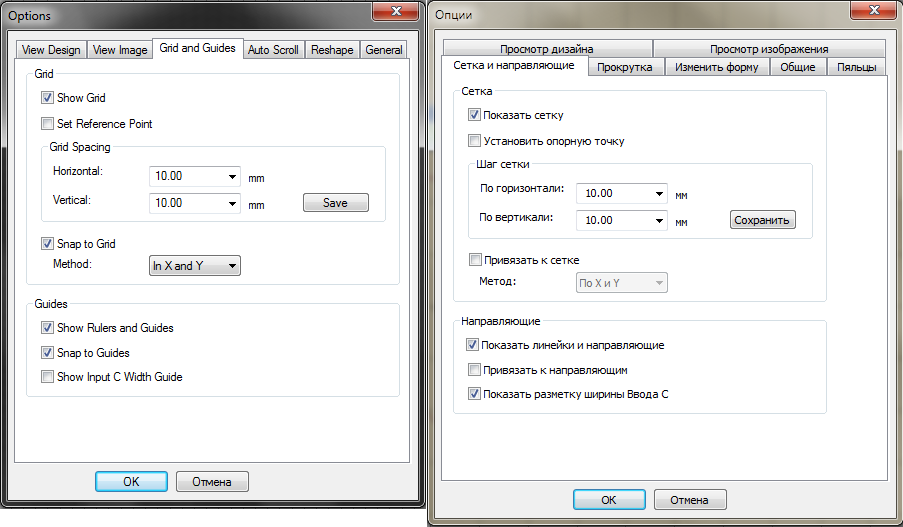

Вкладка Сетка и направлящие (Grid and Guides)


Включение и выключение сетки производится простым нажатием комбинации клавиш Shift+G (повторное нажатие для вкл/выкл) и нет никакой необходимости заходить в меню настроек или пользоваться панелью Просмотр.

Подробно о настройках параметров сетки и направляющих сказано в руководстве пользователя Часть 1 Глава 4 "Отображение сетки, линеек и направляющих"

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Давно читаю Ваш форум! Он самый лучший! Все на местах и по полочкам!

Вот накрутил что-то и программа стала неадекватно реагировать! А как все таки вернуть стандартные заводские настройки?Тут в теме не нашел, ссылка не работает! Подскажите пожалуста!!! А то выход у меня только - переустанавливать...

Здравствуйте! Спасибо! Ответ в этой же ветке на первой странице
viewtopic.php?p=203077#p203077

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

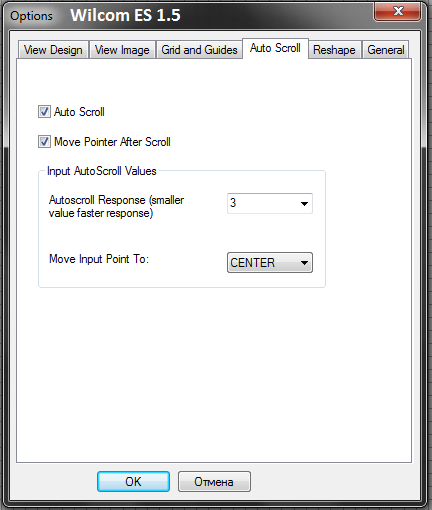

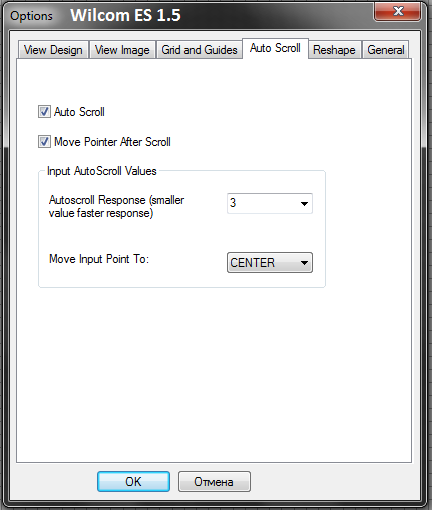

AutoScroll (Прокрутка)
Для тех кто любит работать с колесиком мышки.

Владельцы Wilcom ES 1.5
Для увеличения/уменьшения – прокрутка колесика вверх/вниз
Для прокрутки по горизонтали – прижмите клавишу Ctrl + прокрутка колесика вверх/вниз
Для прокрутки по вертикали – прижмите клавишу Alt + прокрутка колесика вверх/вниз

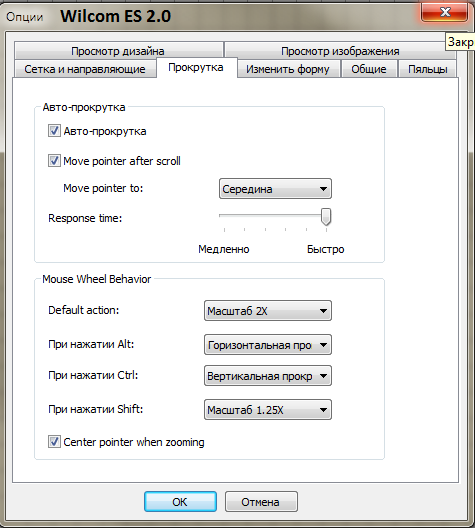

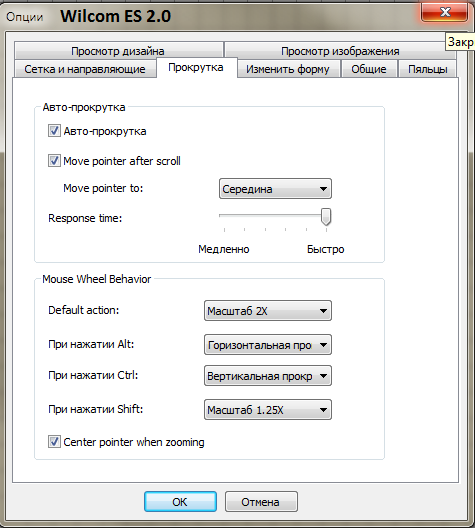

Владельцы второй версии могут изменить параметры прокрутки по горизонтали и вертикали зайдя в меню Просмотр>Опции дизайна

Настройки в версии Wilcm 1.5 ограничены

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Немного дорабатываю раздел. Дописываю недописанное. Добавляю к картинкам русский вариант от Wilcom ES 2.0 (отличия от Wilcom ES 1.0 незначительны)
Если есть конкретные вопросы по настройке интерфейса - задавайте

З.Ы. В ближайшее время (как известно время понятие относительное) обещались снять ролики по русскому интерфейсу для версии 1.5

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

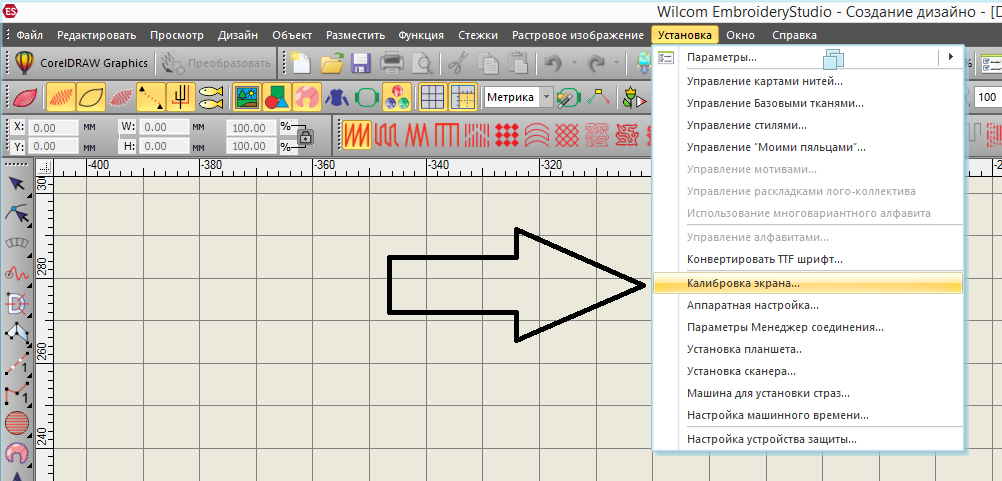

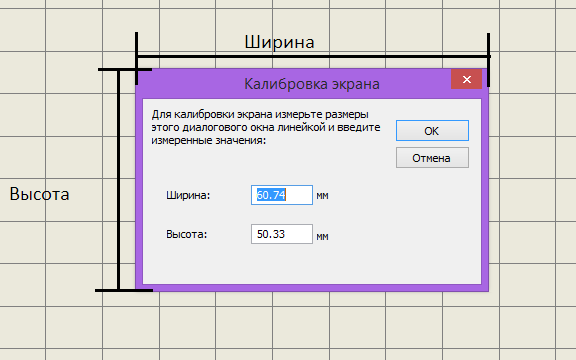

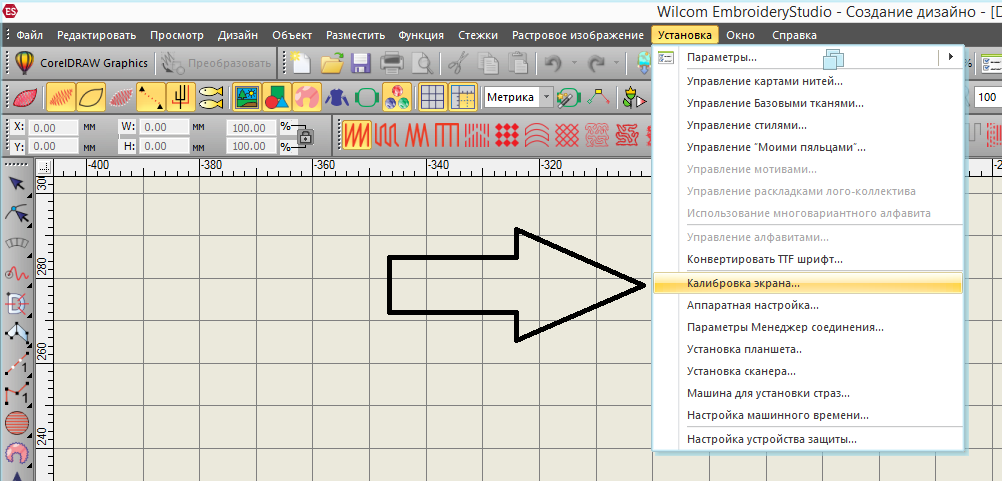

Функция "Калибровка монитора" в Wilcom ES v.3 переехала на новое местожительство. Найти ее можно в меню Установка-Калибровка Экрана. Сам процесс калибровки изменений не претерпел. Поробный видео-урок по калибровке вы найдете в заметке

Калибровка монитора

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

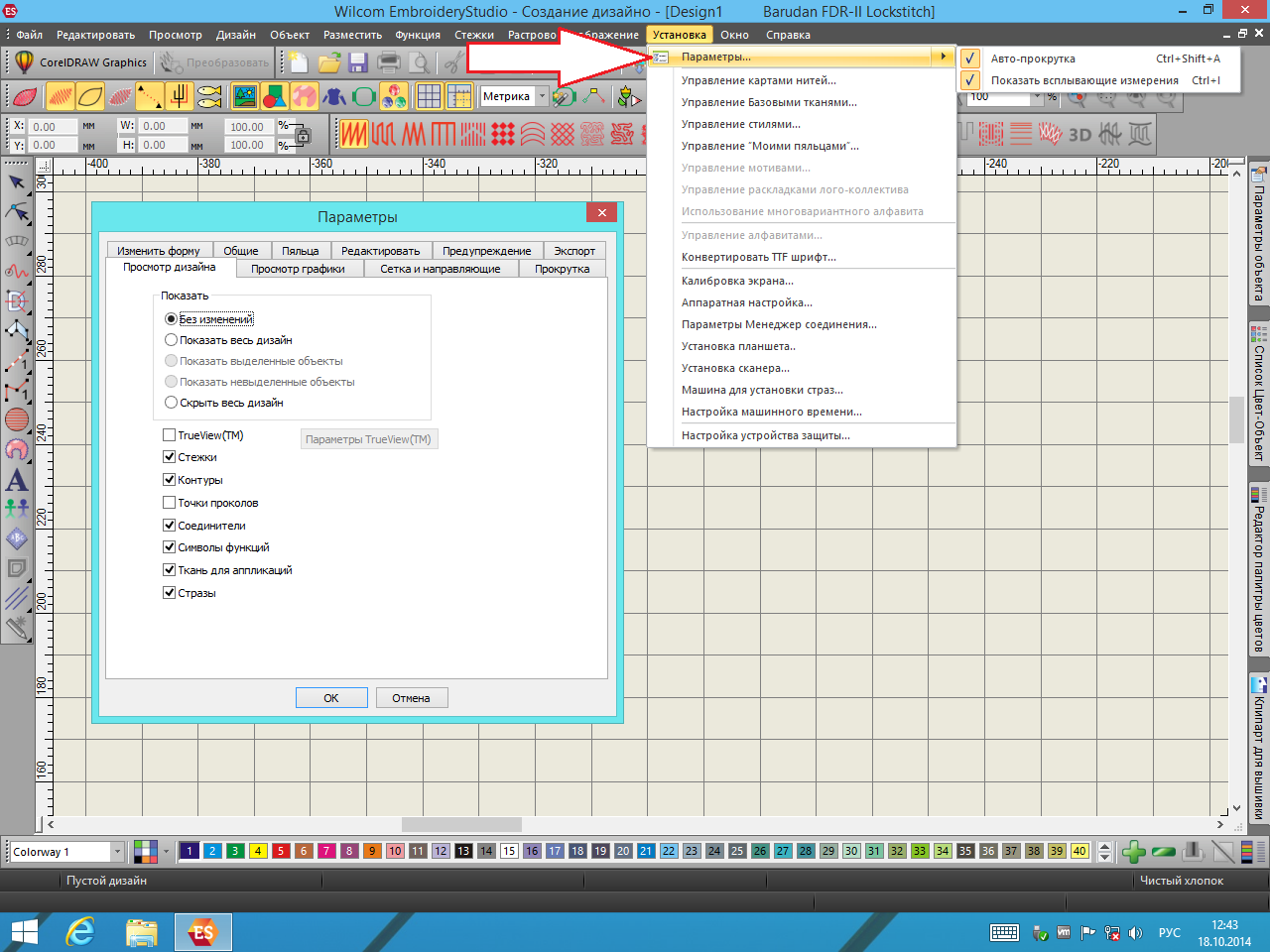

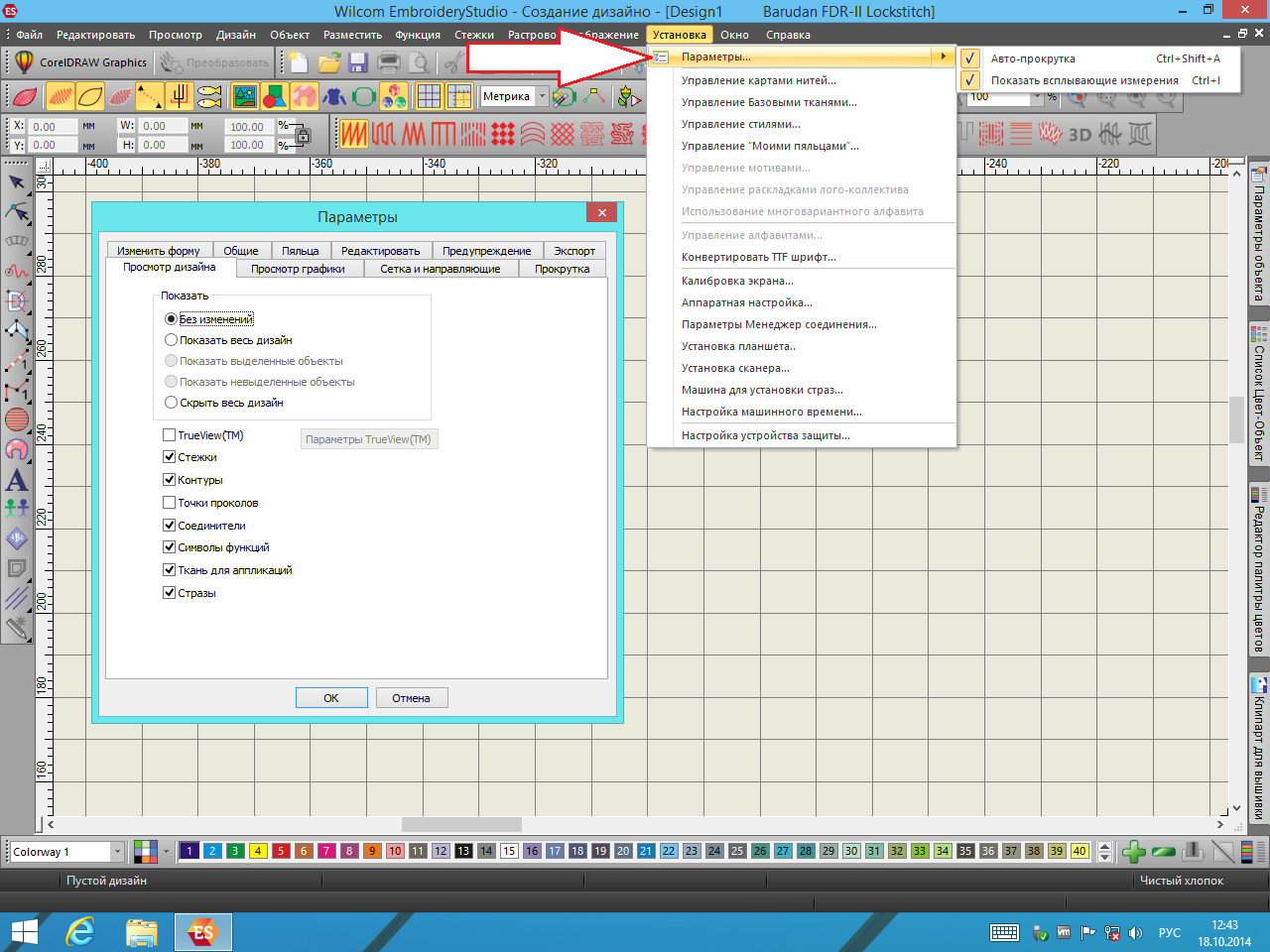

В меню Установка также переехали основные настройки параметров программы. Если вы знакомы с предыдущими версиями Wilcom ES данные настройки не вызовут у вас вопросов. Если же вы новичок, ознакомьтесь с ранее изложенным материалом и при необходимости задайте вопрос.

Просьба придерживаться тематики и задавать в этой ветке вопросы связанные исключительно с настройкой программы.

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Параметры: Вкладка Просмотр дизайна
Чуть выше все описано для версий 1.5 и 2.0

Настройки которые никак не влияют на сам дизайн. Они отвечают только за отображение объектов на рабочем поле!

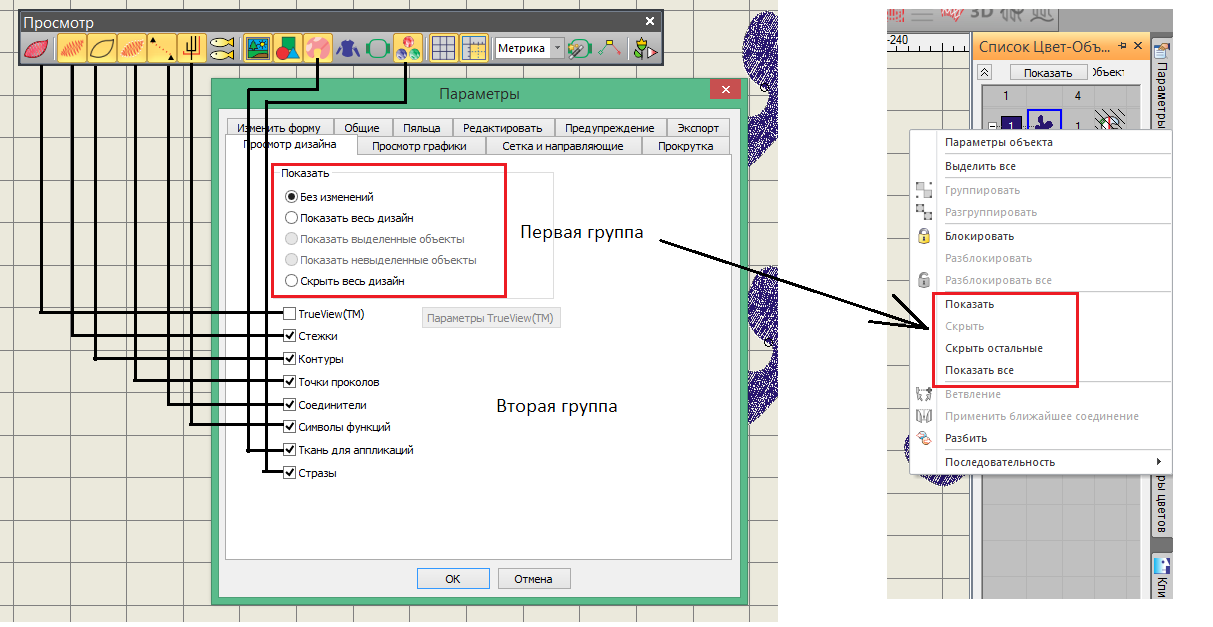

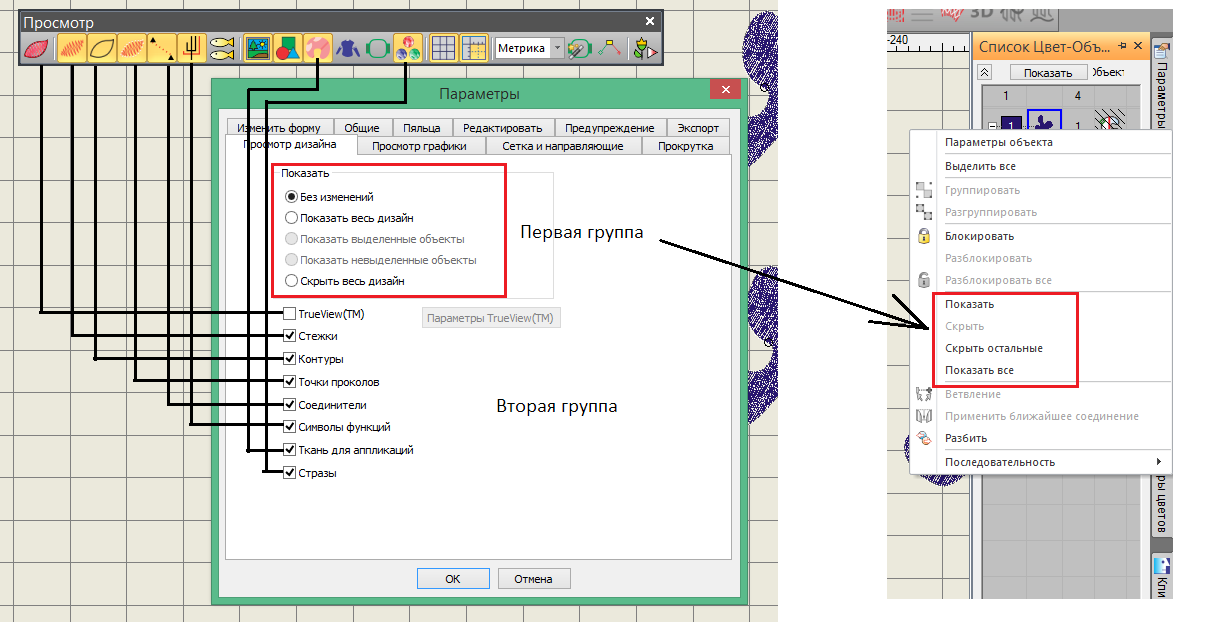

Я условно разбила эти настройки отображения дизайна на две группы:

Первая группа
Отвечает за видимость объектов на рабочем поле (видмы/невидимы).Данная группа настроек дублируется в окне Список-Цвет-Объект. (см. рисунок ниже).

Без изменений – никаких изменений в отображение дизайна на рабочем поле внесено не будет.
Показать весь дизайн – сделать видимыми все объекты имеющиеся в дизайне
Показать выделенные объекты - на рабочем поле отобразятся только те объекты, которые были выделены
Показать не выделенные объекты – на рабочем поле отобразятся только те объекты, которые не были выделены
Скрыть весь дизайн – все объекты расположенные в данный момент на рабочем поле будут скрыты

Вторая группа
Отвечает за то, как будут отображаться объекты (стежки, реальный просмотр). Окно настроек "Просмотр дизайна" дублируется на панели "Просмотр" (см.рисунок ниже).
Как правило, если у вас на рабочем поле пропадает отображение дизайна, то причину следует искать именно в отключении той или иной функции просмотра. Обычно это связано с отключением "Стежков".

Начинающие, пожалуйста, создайте произвольные объекты и понажимайте иконки, а также вкл/выкл функции в этом окне. Привыкните к тому, какие кнопки за что отвечают. Обратите внимание на горячие клавиши и запомните их! Это облегчит вашу работу!!!

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

А возможность увидеть на экране пяльцы появилась только в 3-й версии?

_________________
Brother Innov-is V7

В Wilcom ES 1.5 появилось. На счет более ранних версий уже не помню точно, но по-моему не было...

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Подсказывают, что начиная со второй версии появились пяльца.

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Подскажите, пожалуйста, есть ли возможность удалить все направляющие разом, а не по одной? Например, отключив их видимость или еще как..

Есть возможность удалить все направляющие разом. Конвертацией, например. Нужно понять, что вы делаете. и зачем вам удаление всех направляющих. Сделайте скрин, приложите файл.

_________________
Мой блог на Broidery.Ru "Нить Ариадны"

Основное нужно понимать каким инструментом создан объект: Комплексное заполнение или Input A

И при чем здесь данная тема. Можно было ведь немного напрячься и выбрать для вопроса более подходящую?

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Прошу прощения, похоже я не верно задала вопрос. Я про направляющие в пространстве, а не про направляющие расположения стежка.
