Программная разбивка (Program Split)

Liza Prass

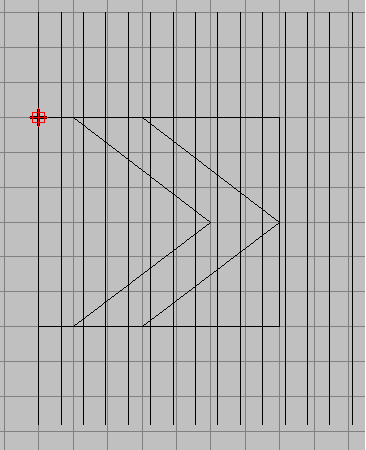

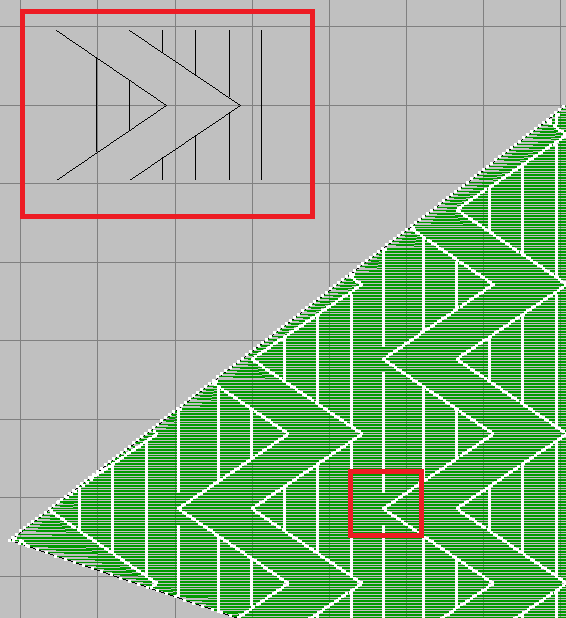

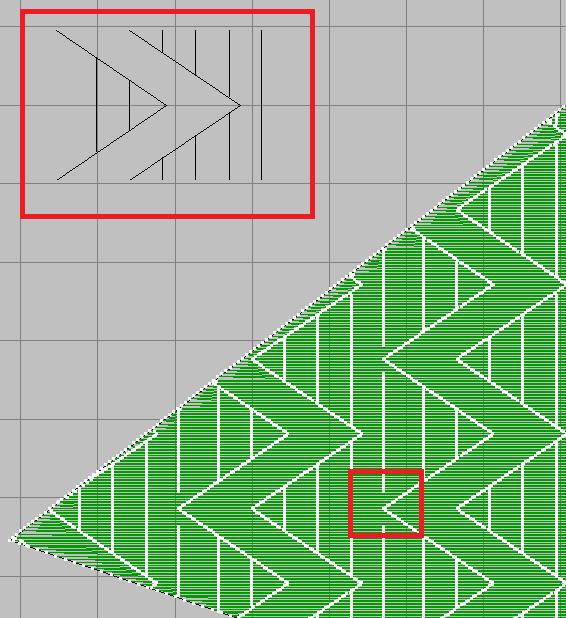

Что-то заработалась и ни черта не вижу: С какого перепугу у меня идет разрыв в заливке, при таком мотиве к Program Split?

Вложение:

wilcom_001.png [ 27.67 КБ | Просмотров: 7172 ]

Выкладываю файл с нарисованным шаблоном для сохранения в Program

Вложение:

TEST001.EMB [26 КБ]
Скачиваний: 566

Liza Prass

Да, к вопросу о создании Program Split.

Самым оптимальным в работе над Program Split, при наличии множества линий, которые в последствии должны стыковаться как например в мотиве выше, вывела следующее:

Рисуется мотив, так чтобы детали мотива выходили за пределы.

Вложение:

wilcom_002.png [ 9.72 КБ | Просмотров: 7171 ]

После этого рисуется обрамляющий прямоугольник. Затем все выделяется обрезается лишнее. Перед обрезанием копируются детали которые должны быть целыми (в данном случае это две зигзагообразные детали). Когда все лишнее удалили, детали вставляются обратно.

Вложение:

wilcom_003.png [ 6.27 КБ | Просмотров: 7171 ]

Так хотя бы нет надобности подгонять линии...

bordeaux

Что-то мне никто не отвечает :roll:

Так сложно всё? Или наоборот, всё слишком просто, что даже такой недоучка , как я ,сам должен догадаться... :lol:

Програм сплит не поддаётся, мотиф филл тоже пока никак

Чем сделать переплетение, дамы и господа дигитайзеры

Хотя бы в общих чертах...

Liza Prass

Саш, если с Program Split делать, то можно попробовать букву Т созать и расположить ее подобным образом.

Вложение:

wilcom_256.png [ 55.47 КБ | Просмотров: 6761 ]

У буквы Т нет бортов по краям!

Liza Prass

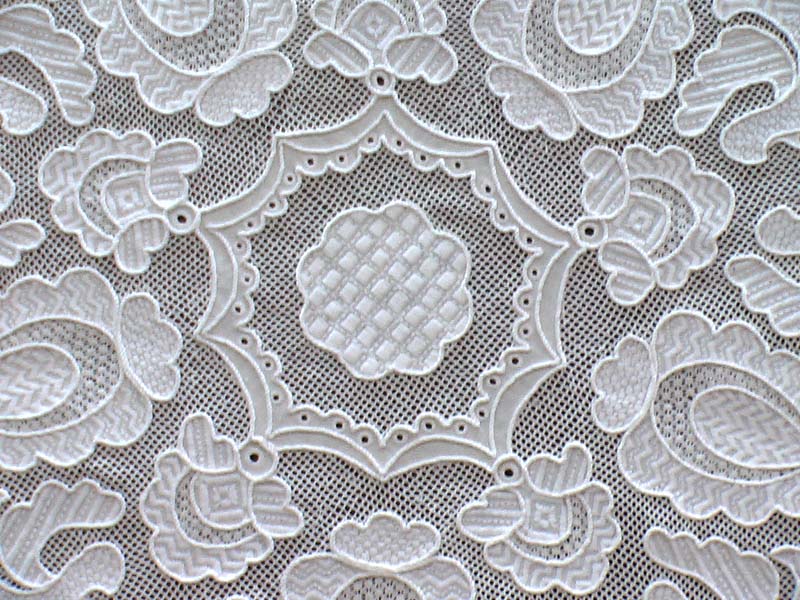

Интересный образец для применения и повторения в Program Split
(Фото прислала Nadejda сто лет назад когда в Вологду ездила)

Liza Prass

Как работать с Programm Split на примере такого узора. Чуть позже выложу описание.

Вложение:

уроки wilcom (373).png [ 42.75 КБ | Просмотров: 6436 ]

Liza Prass

Никак не соберусь с мыслями, чтобы погрузиться в описание по сути простой возможности программы - Programm Split

Можно я буду медленно и печально вещать о том, что такое Programm Split...

Programm Split - программируемые проколы иглы по заданной траектории. Сперва создается рисунок раппорт - элемент орнамента повторяющийся многократно. Именно по контуру созданного раппорта будут располагаться проколы. Затем с помощью настроек пользователь может определелить расстояние между созданным раппортом.

Liza Prass

Обзорный урок по Программной заливке(Program Split)

phpBB [media]

==========

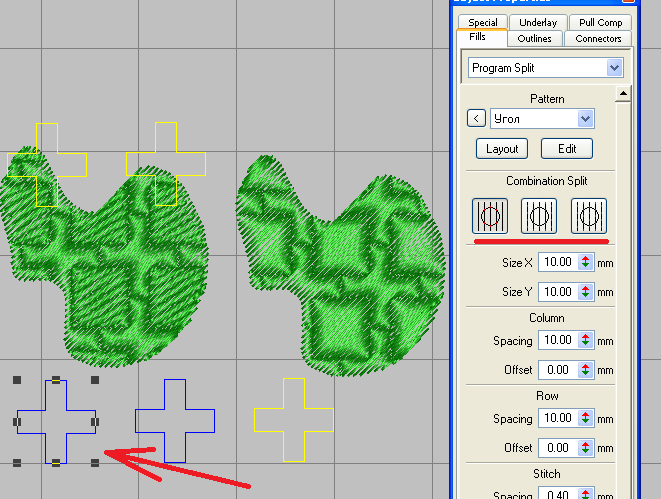

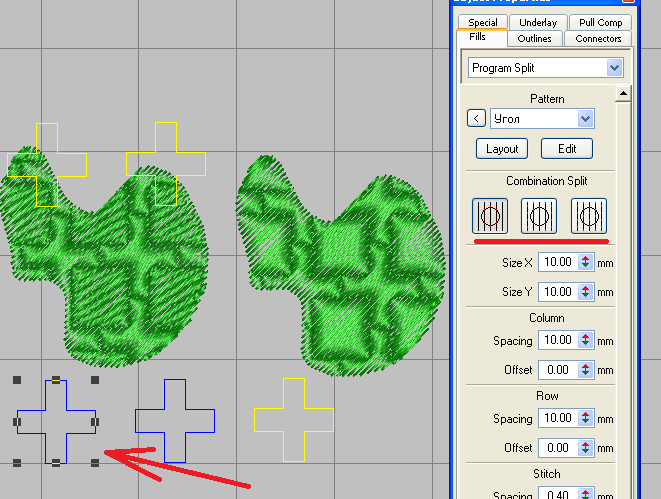

Существует два типа мотивов: замкнутые и не замкнутые
Замкнутые позволяют использовать такую настройку как Combination Split - частичное заполнение заливкой Satin и Tatami, Satin-Satin и Tatami-Tatami

Liza Prass

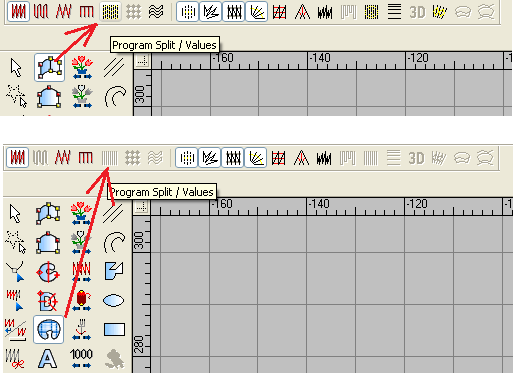

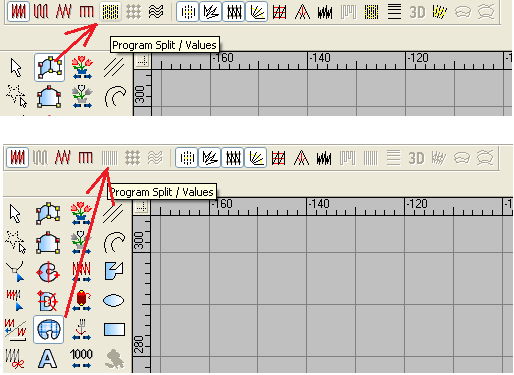

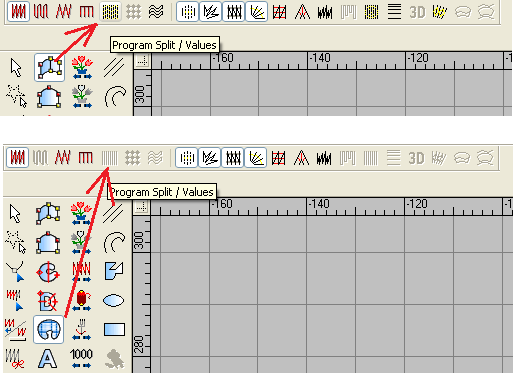

Прежде чем переходить к настройкам и вопросам построения узоров, давайте разберемся с какими инструментами доступна эта заливка. Для этого, на вертикальной панели кликните инструмент Input A и посмотрите активна ли заливка Program Split
Активна? Переходим к следующему инструменту.
При выборе инструмента Applique заливка становится не активна

Вложение:

уроки wilcom (376).png [ 22.56 КБ | Просмотров: 4677 ]

Liza Prass

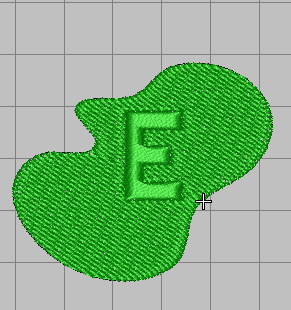

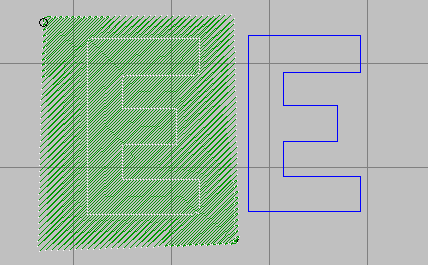

На вертикальной панели инструментов выберите инструмент с которым доступна заливка Program Split (PS) и создайте произвольный объект вышивки.
Задайте ему заливку PS

Вложение:

уроки wilcom (377).png [ 41.98 КБ | Просмотров: 4674 ]

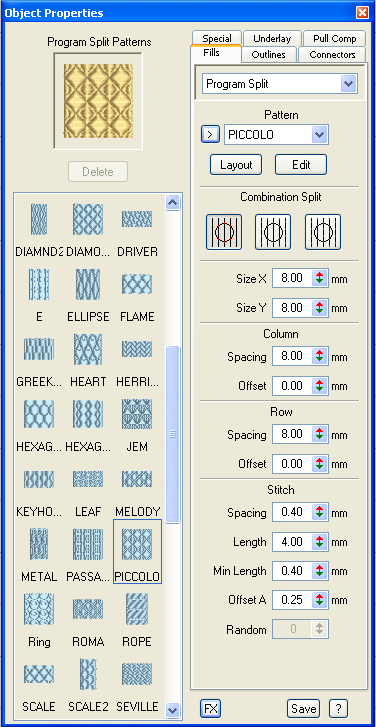

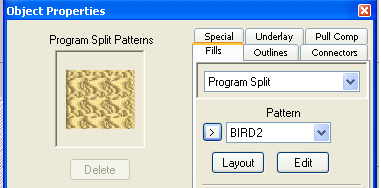

Дважды кликните по объекту, чтобы открылись его Свойства. Зайдите во вкладку Fills
Перед вами окно с настройками заливки Program Split

Вложение:

уроки wilcom (378).png [ 73.27 КБ | Просмотров: 4674 ]

Liza Prass

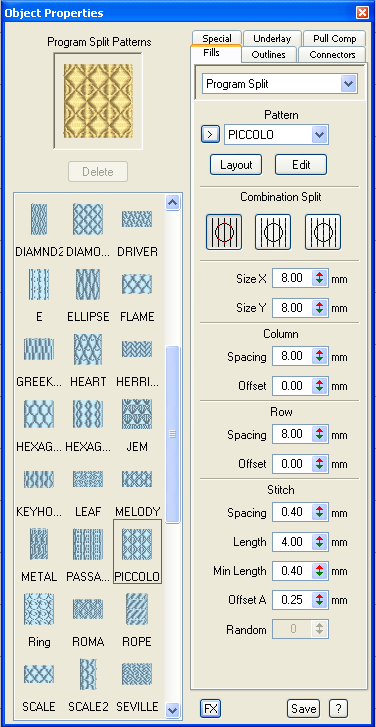

НАСТРОЙКИ PROGRAM SPLIT

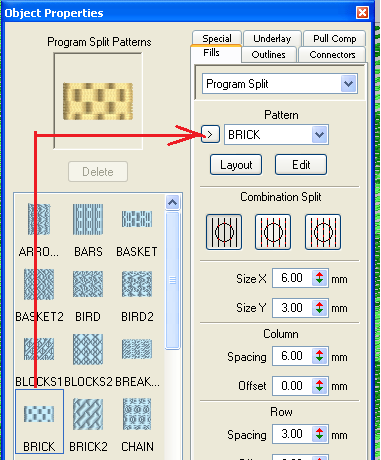

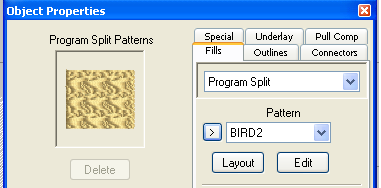

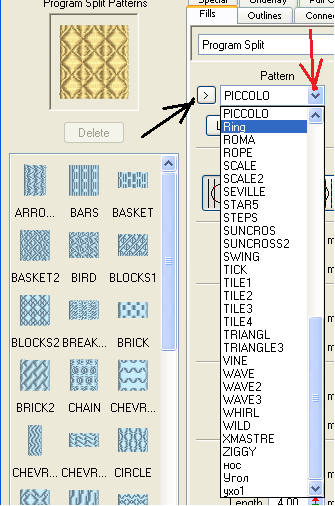

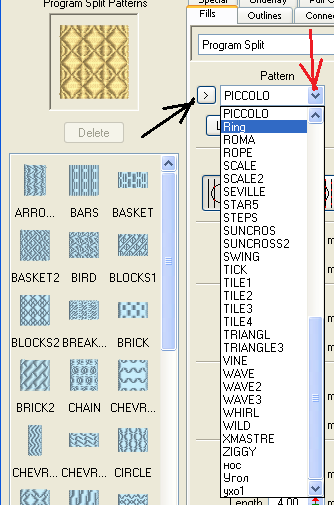

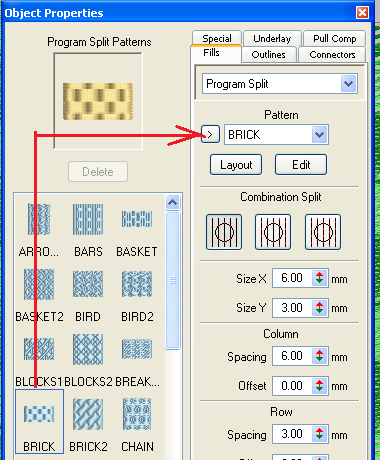

У заливки PS существует множество готовых мотивов (паттернов), которые производитель забил в программу. Для того чтобы выбрать один из готовых паттернов необходимо кликнут туда куда указывает черная или красная стрелки.
Выпадет либо список, либо пиктограмма с изображением паттерна.

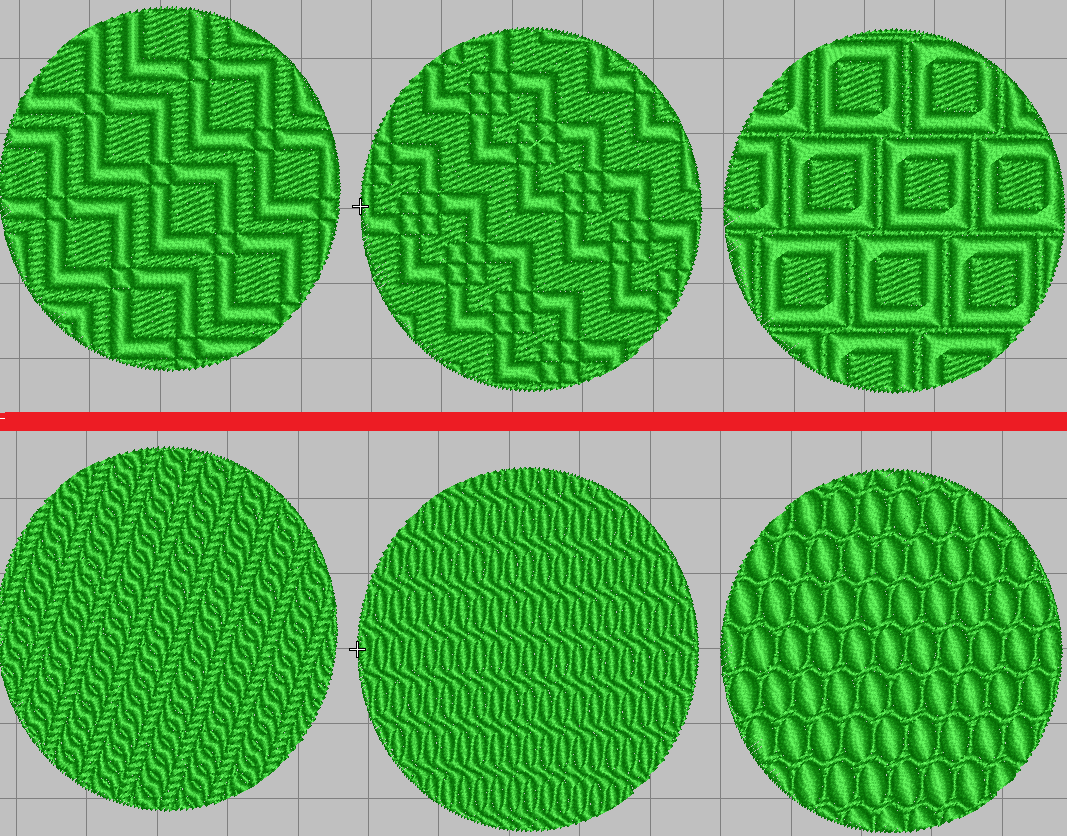

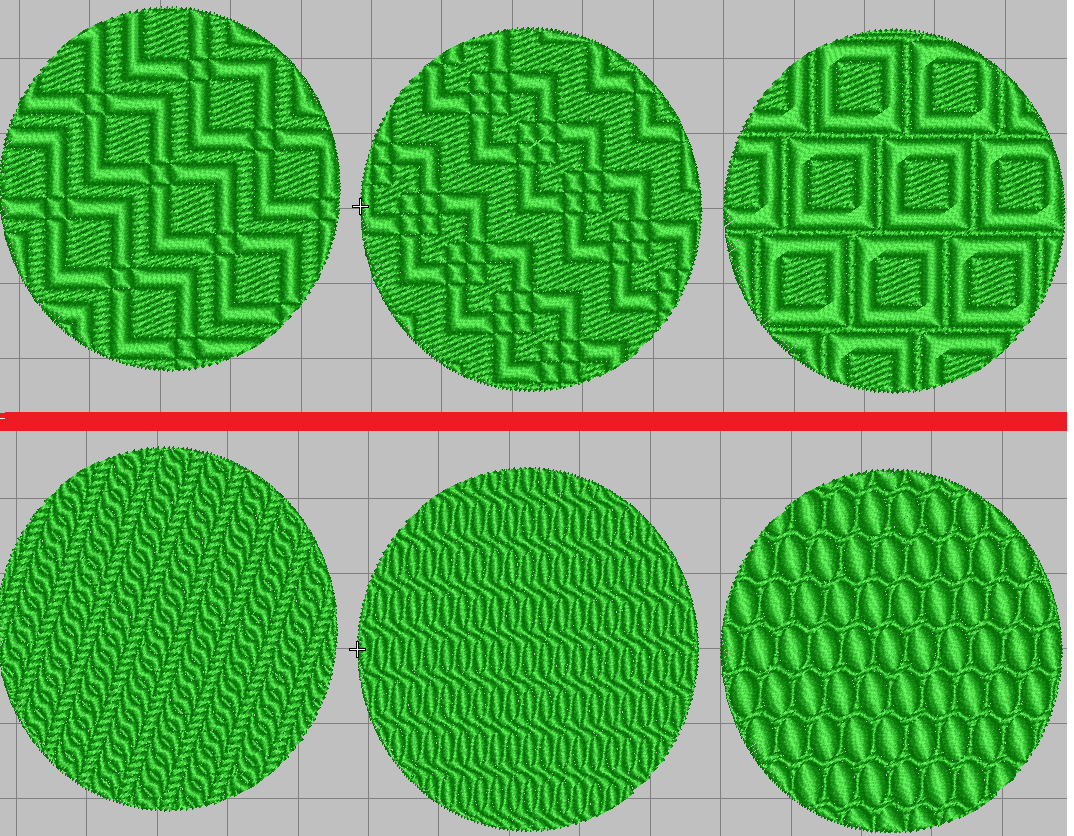

Посмотрите как меняется заливка в зависимости от выбранного узора.

Liza Prass

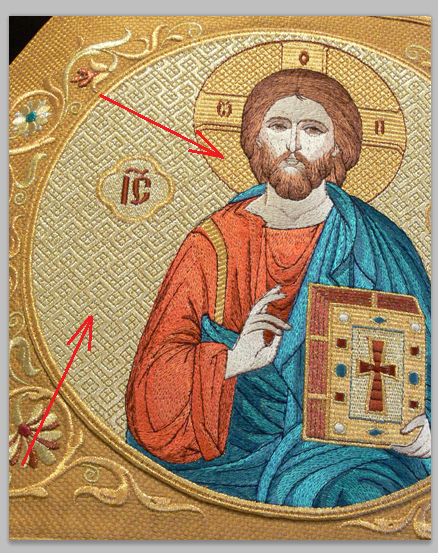

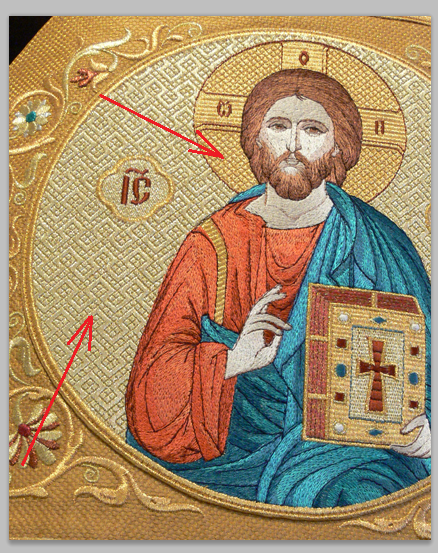

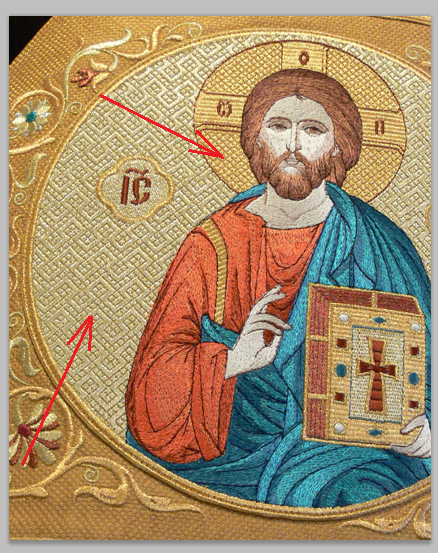

Ярким примером применения Program Split можно считать церковную вышивку, шевроны и нашивки. В редких случаях мы встречаем применение этого вида заливки в обычных дизайнах.

З.Ы. На днях примусь за настройки.

Liza Prass

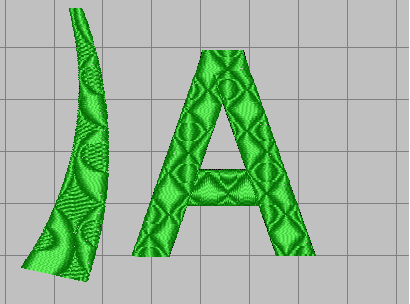

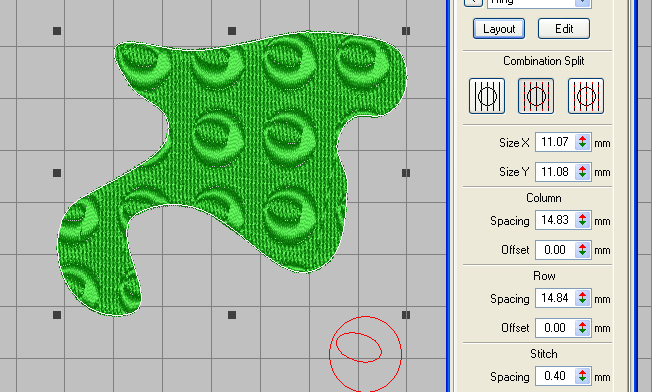

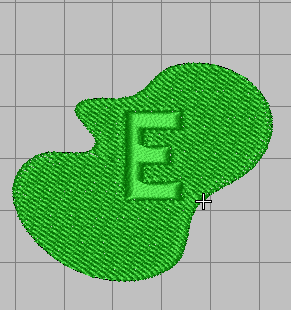

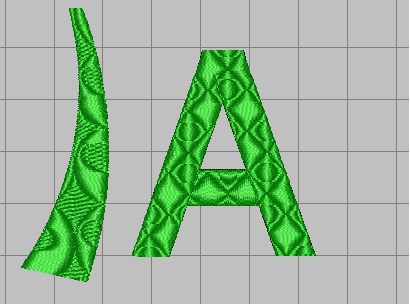

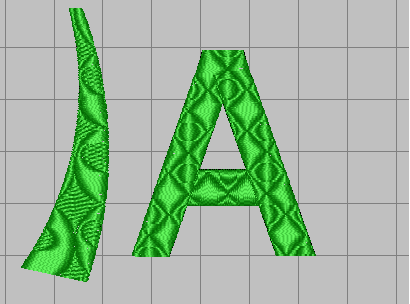

Что еще хорошего в Program Split, так это возможность создания различных текстурных (или фактурных, я вечно путаю) заливок с помощью одного узора за счет его расположения...
С вами была Лиза Прасс, до встречи в этой теме.

Liza Prass

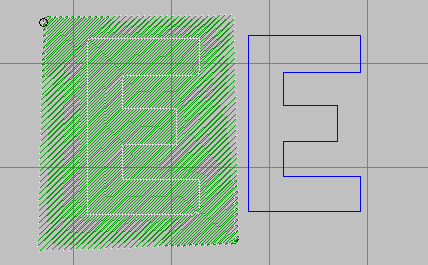

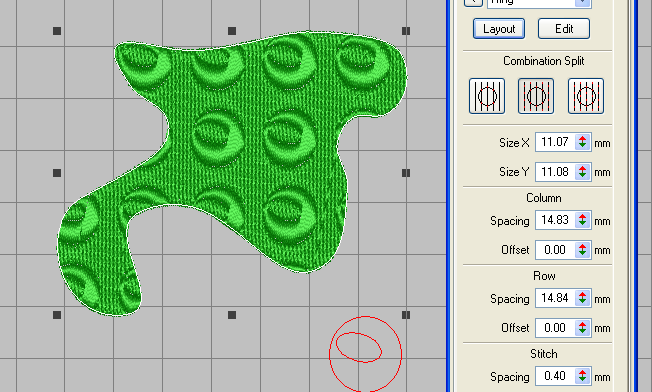

Как уже писалось выше, каким будет основной узор заливки определяет нарисованный векторный объект. Именно по его контуру будут располагаться проколы иглы.

Вложение:

уроки wilcom (403).png [ 12.31 КБ | Просмотров: 4582 ]

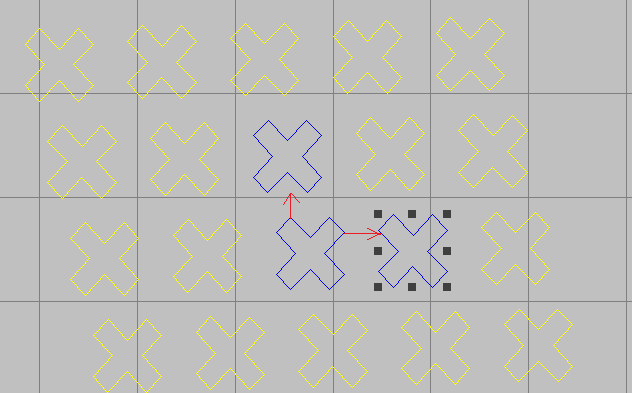

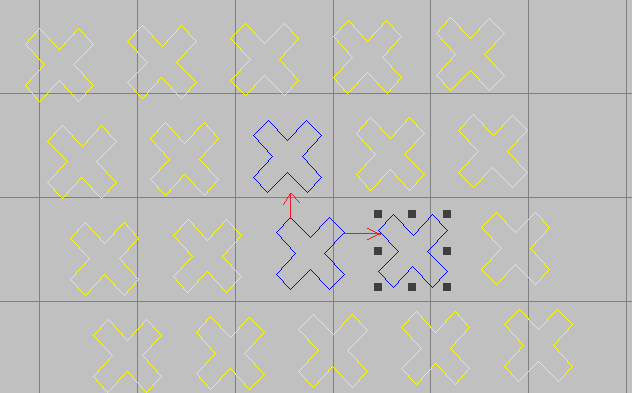

Векторный объект повторяется по горизонтали и вертикали с заданной частотой.

Вложение:

уроки wilcom (402).png [ 20.93 КБ | Просмотров: 4582 ]

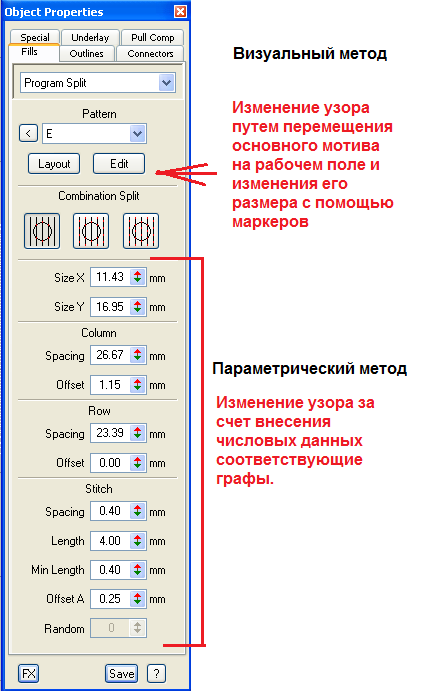

Формирование узора происходит за счет изменения следующих параметров этого объекта

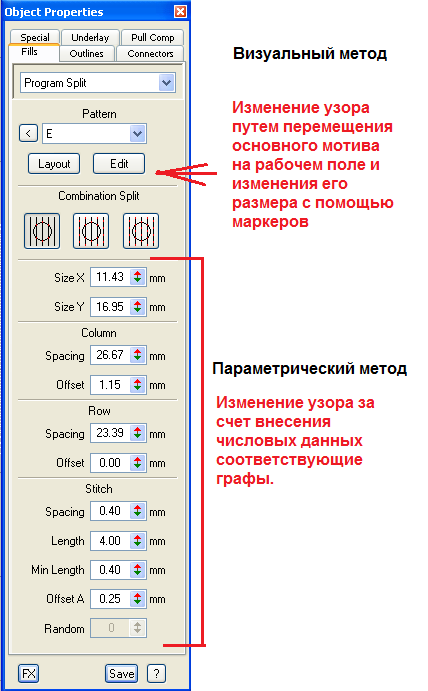

Менять параметры можно в ручную, визуально, путем перемещения узорообразующего элемента на рабочем поле и изменения его размеров с помощью маркеров, а также путем ввода числовых данных (параметрический метод).
И тот и другой метод приводят к одному результату.

Вложение:

уроки wilcom (404).png [ 38.81 КБ | Просмотров: 4582 ]

Liza Prass

РЕДАКТИРОВАНИЕ PROGRAM SPLIT. ВИЗУАЛЬНЫЙ МЕТОД (Layout)

Вложение:

уроки wilcom (405).png [ 20.04 КБ | Просмотров: 4579 ]

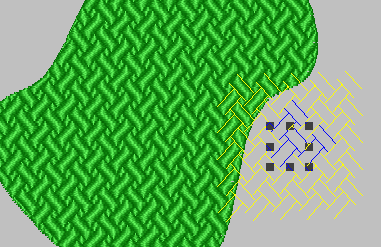

С помощью инструментов для создания объектов вышивки создайте произвольный объект и задайте ему заливку Program Split , узор "Brick".

Вложение:

уроки wilcom (406).png [ 48.29 КБ | Просмотров: 4579 ]

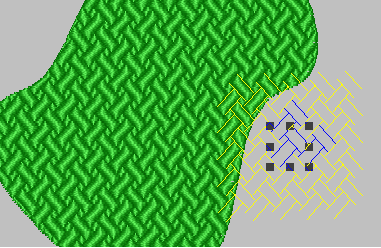

Зайдите в Layout, чтобы отредактировать узор визуально.

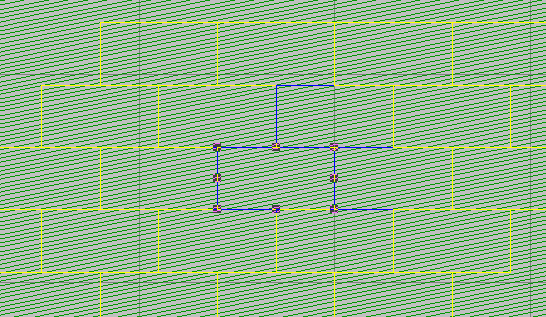

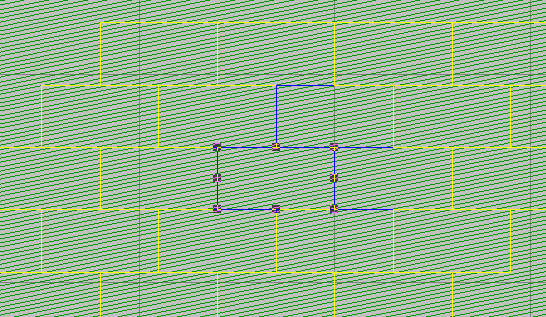

На рабочем поле вы увидите мотивообразующий векторный объект.

Объекты с синим контуром позволят редактировать узор.
Объекты с желтым контуром - это просто рисунок показывающий каким в результате будет узор.

Вложение:

уроки wilcom (407).png [ 20.55 КБ | Просмотров: 4578 ]

(убежала, допишу к вечеру)
