LizaP

Мы круглыми сутками работаем в программе coral draw, уж очень привыкли к нему , что wilcom для нас на столько сложен , да и тем более у нас все файлы и элементы которые нужно вышить в векторных форматах, и отрисовывать их с нуля инструментами wilcom трудоемко .
Понимаю что без Вашей помощи я просто в тупике .

Прошу на примере прикрепленного файла продемонстрировать преобразование векторного изображения в вышивальную программу . Постарался выбрать наиболее популярный тип изображений .

Заранее благодарю !

Только написали на форуме что не можем разобрать , спустя 10-15 минут все вопросы отпали , методом тыка познаем логическую специфику работы в программе )

Но все равно будет не лишним если вы проведете преобразование своими методами и своим опытом , а мы проведем работу над ошибками )

Великий Метод Тыка! Воспоем ему песнь!

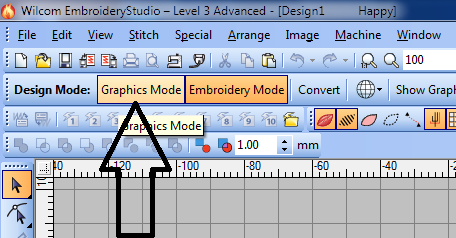

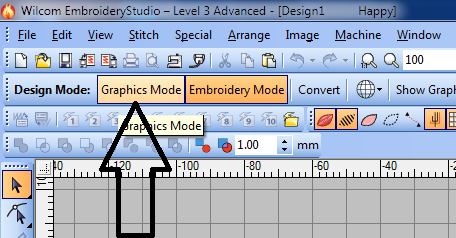

Открываем программу Wilcom ES 1.5 и переходим в режим Graphics Mode


Разгруппируем объекты, чтобы было удобнее работать.

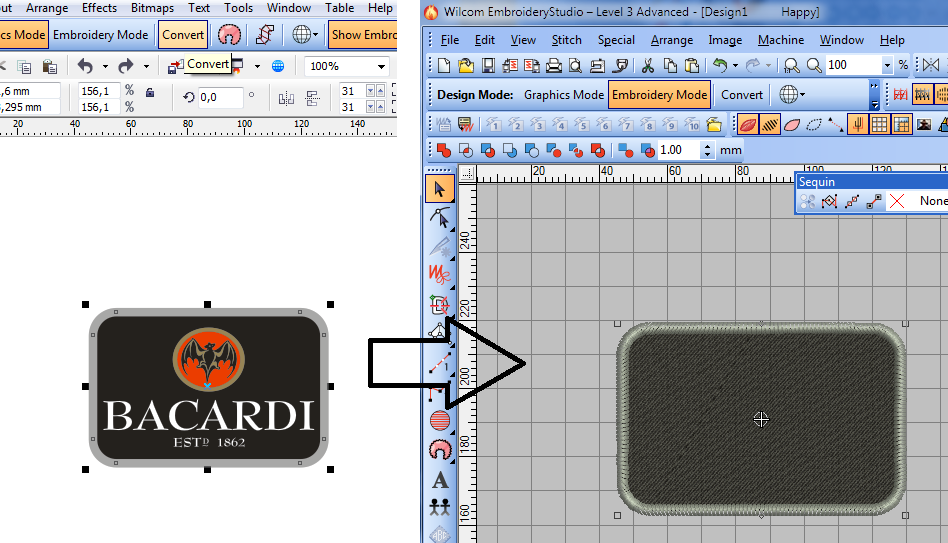

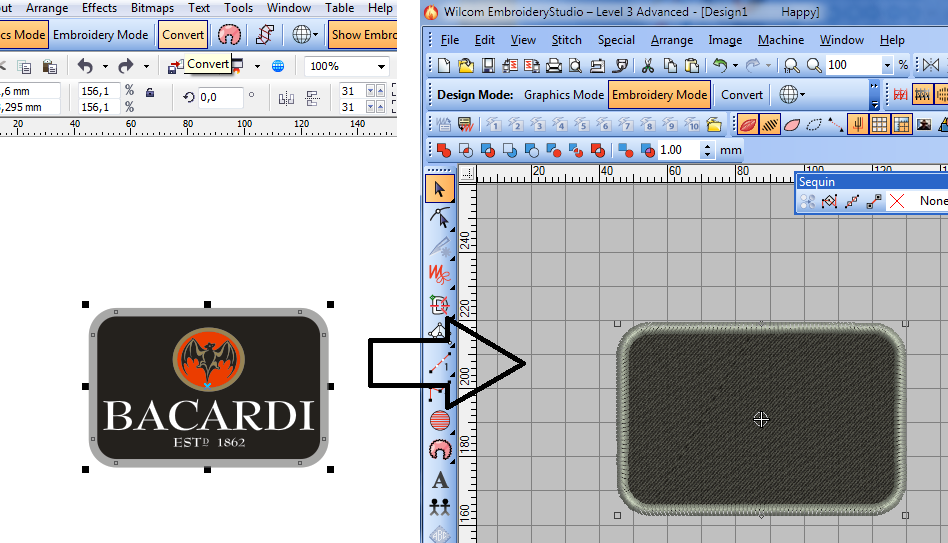

Выделим нижний черный прямоугольник и нажмем Convert, чтобы перевести его в объект вышивки. На рабочем поле появится объект, возможно с окантовкой по краю, которую можно убрать, возможно без нее, смотря как выделите.

Теперь необходимо для этого объекта подобрать нужные параметры стежковой заливки.
Именно от этих параметров будет зависеть как в итоге вышьется шеворон.


(продолжение следует)

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Можно сразу конвертировать несколько объектов

Выделяем и конвертируем все детали кроме букв (основу и мышь в круге)

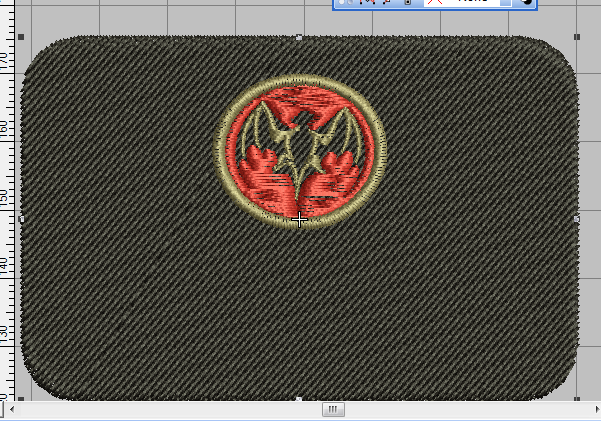

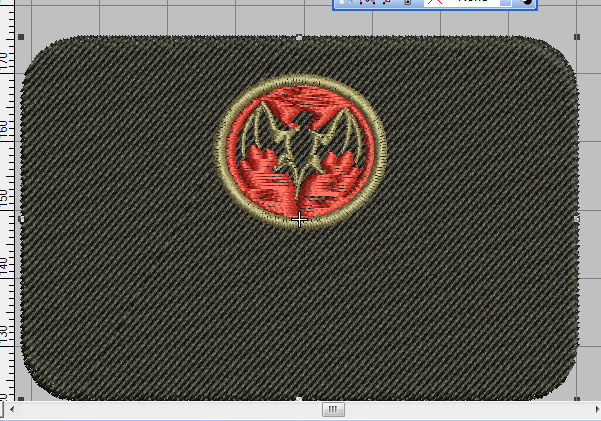

Жмем Convert и получаем вот такую ерунду


Теперь необходимо упорядочить и задать нужную стежковую заливку каждому из объектов.

Сперва будет вышиваться черная основа.
Затем Красная подложка под мышью.
Дальше Мышь и потом окантовывающий валик и коричневые отблески на мышке

В отличии от векторного файла, порядок следования объектов в вышивке немного другой.
Вышивка более объемна и поэтому здесь нельзя сделать черный фон и мышку одним объектом

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Не то чтобы нельзя... можно, конечно, просто не всегда прокатывает. Вот например, в данном случае мышь явно провалилась. Если такой "провал" является частью задуманного дизайна, то почему бы нет...

Всегда надо думать о том, что же хочешь получить на выходе!

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Да, с этим согласен , просто в таких случаях мы поняли на практике еще через программу drawings , в данном случае при вышивке красным можете вообще почти полностью перекрыть черную мышь и будет не видно , лучше сверху, после вышивки красным, слой черным татами сделать ? и потом уже отблеск мыши и затем валик .

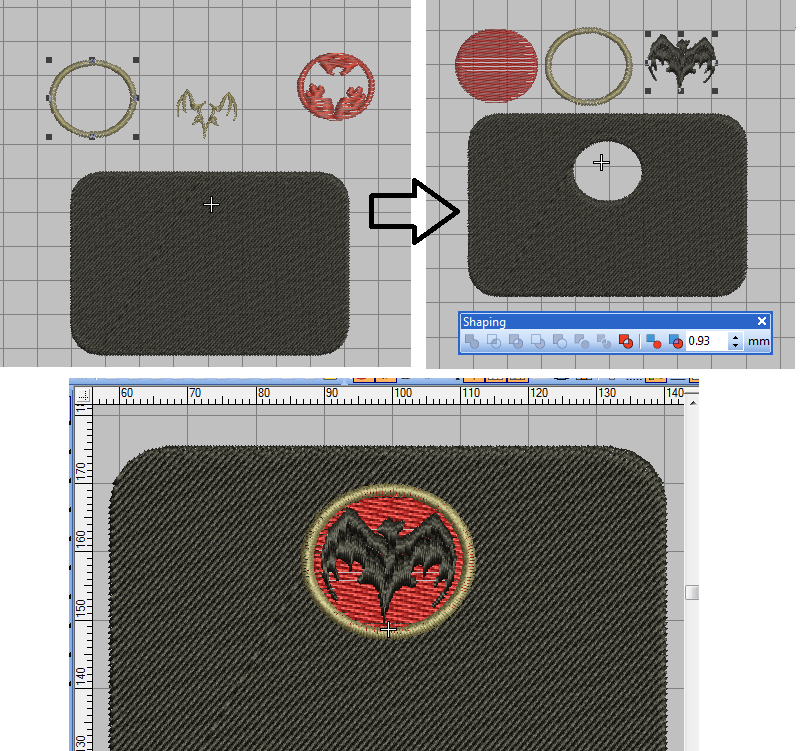

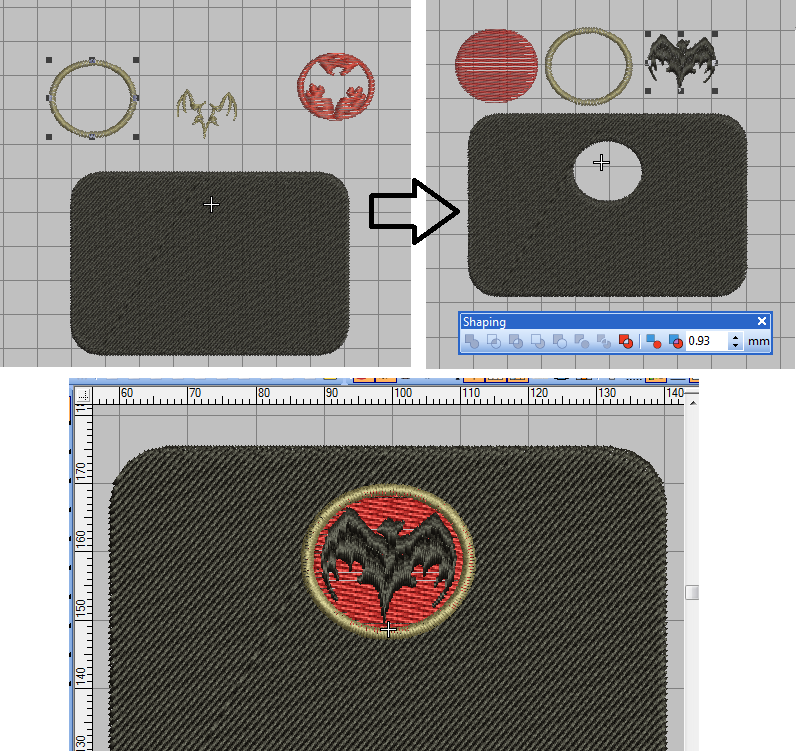

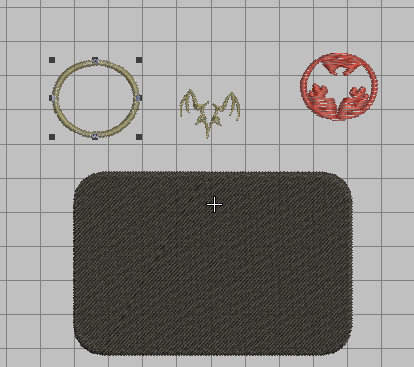

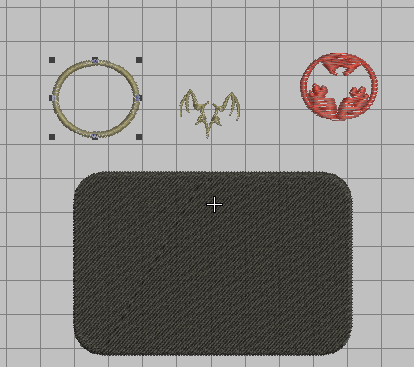

После конвертации мы имеем на руках следующие объекты вышивки (левая часть рисунка), а нам нужны
черная подложка с дыркой под красный круг.
Красный круг
Мышь и обруч вокруг круга.

Для этого нам необходимо вырезать объекты. В режиме Вышивка для этого есть панель Shaping, она работает также как и оноименная панель в Corel

В результате вырезания и смены стежковых заливок мы получим такое...


Почитайте про стежковые заливки Tatami на сайте. В частности про Offcet и Partition Line

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Отблеск мыши
Если размер вышивки большой, то можно и сатином сделать. Направление заливки отблеска = направлению заливки мышки

Если размер вышивки мелкий, то можно попробовать сделать отблеск строчкой...

В общем, надо просто подобрать. У вас какие имеются варианты?

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

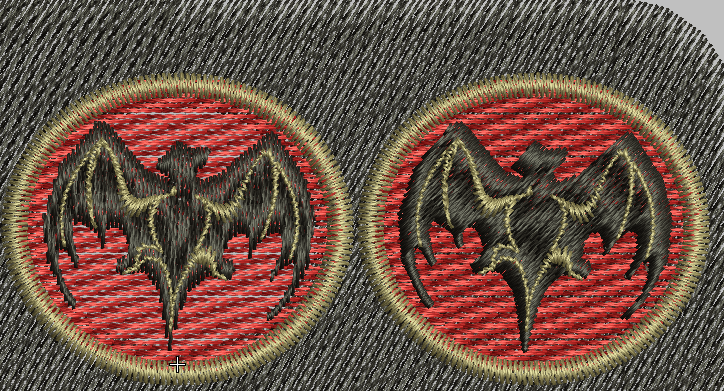

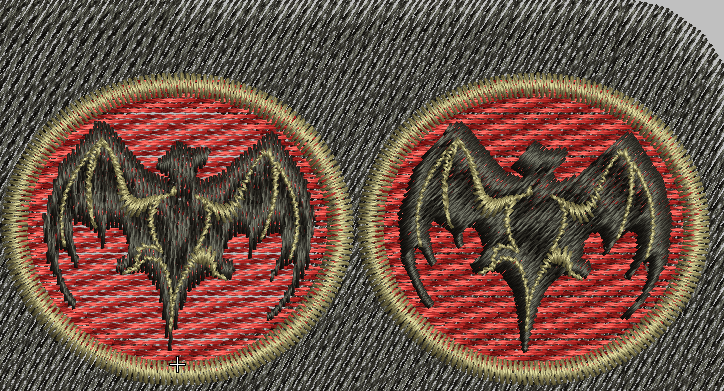

Мышь...
Какая Мышь будет смотреться лучше?
Я не знаю. Это специфика шевроноделов. С годами они отрабатывают качественные красивые заливки для мелких объектов, поверх которых в последствии ляжет еще одна заливка.

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Вот про вырезку объектов это правильно, но мне больше нравиться когда слоев побольше , то есть потолще вышивка получается , думаю вырезку делать нужно для экономии времени вышивания .

По отблеску мыши ,в подобных случаях у нас такая проблема всегда имеет место быть , то же самое с тонким/мелким текстом , пока экспериментируем но вариант с простой строчкой висит в голове , нужно только реализовать , просто плотной строчкой сделать ?

А еще не могу разобраться с направление стежков , к примеру черный фон мы вышили то красный нужно повернуть в другую сторону , а как это сделать ?

Нравится-то, нравится, но иногда из-за нижнего слоя пропадает четкость верхнего...


Для редактирования формы и угла наклона заливки нужно перейти в режим Reshapу Object

viewtopic.php?f=200&t=25409

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Спасибо ))) нашел , никогда бы не догадался что эта "линия с квадратиками на концах" регулировка угла стежков .

Собственно с этим решено , теперь возник вопрос по тексту "bacardi" , там программа автоматически разбивает каждый символ на части , вот как редактировать эти части ?
например в букве "А" , там разбито на несколько частей , сама толстая разбита на пару частей , вот как мне сделать эту толстую часть не разбитой а сплошной ?

Как я думаю должна вышиваться эта буква "А": сначала думаю нужно вышить горизонтальную палочку, "растяжку", затем "рогатку" , а потом поверх рогатки лягут маленькие две палочки у основания буквы . Правильно ли это будет ?

И снова только написал , и все методом тыка изучил )))

оказалось все просто , можно перетаскивать точки при помощи Reshabe Object, и тем самым редактировать эти сегменты .

Совершенно верно...

После автоматической конвертации все буквы объединены функцией Brunching (автоматическое объединение объектов для устранения протяжек)

Редактировать такие объекты не удобно. Поэтому выделите полученные объекты и нажмите комбинацию клавиш Ctrl+K


Теперь все буквы разложатся на независимые объекты.
В вашу задачу входит поправить форму, заливку и объединить объекты в каждой букве таким образом, чтобы она вышивалась без ненужных протяжек...

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Возможно описание поможет при освоении редактирования букв в вашем логотипе
viewtopic.php?p=198516#p198516
