Мастер-класс. Делаем дизайн на основе векторной картинки.

iuoriv

Я не перестаю удивляться твоему человеколюбию и терпению. Серьезно

Liza Prass

Хватит издеваться

))))

photog

про изменение угла наклона стежков не понял... не нашел где он задается - можно чуть подробнее?

Liza Prass

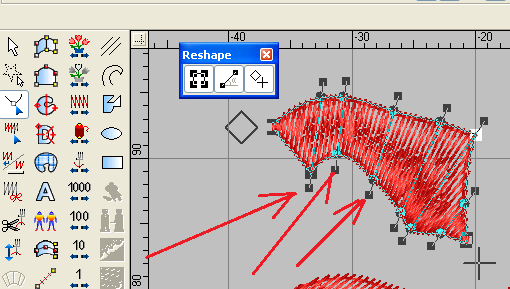

У каждого объекта есть стежковая заливка. Эта заливка может располагаться под разными углами. За ее направление отвечает линия, которая называется Stitch Angles - наклон стежков.

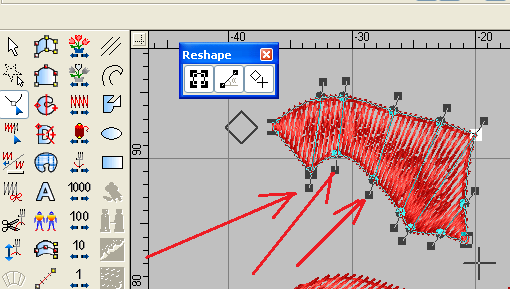

Положение линии можно менять выделив объект и кликнув по иконке Reshape Object (1)

Вложение:

уроки wilcom (313).png [ 166.88 КБ | Просмотров: 5105 ]

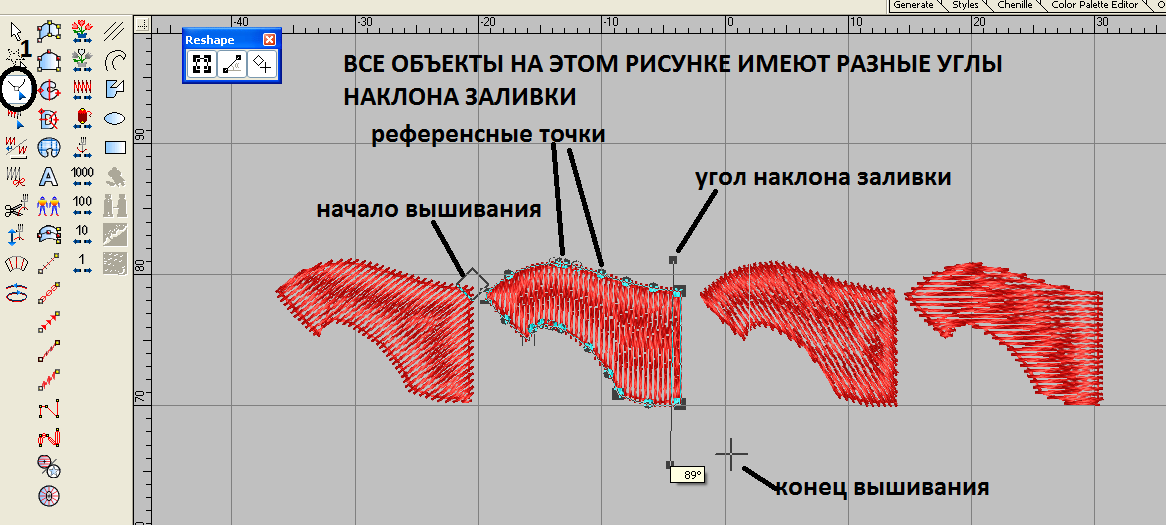

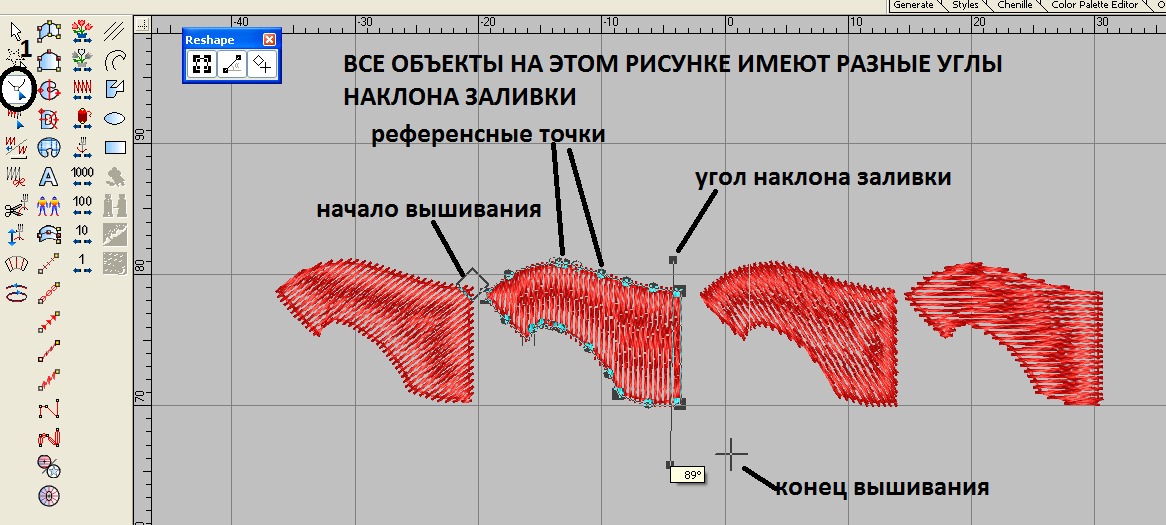

Reshape Object - это не инструмент. Это иконка позволяющая пользователю выйти в режим редактирования формы объекта. В этом режиме можно:
а) изменить положение референсных точек (форма)
б) изменить начало и конец вышивания объекта
в) изменить угол наклона стежковой заливки (Stitch Angles)

У некоторых объектов углов наклона стежковой заливки может быть несколько (Input A, B, Fussion Fill), у других всегда один (Complex Fill, Inpit C)

Вложение:

уроки wilcom (314).png [ 53.05 КБ | Просмотров: 5105 ]

Liza Prass

Дальше будем делать переносицу и щеки, или что там у льва в этом месте...
До вечера...

Liza Prass

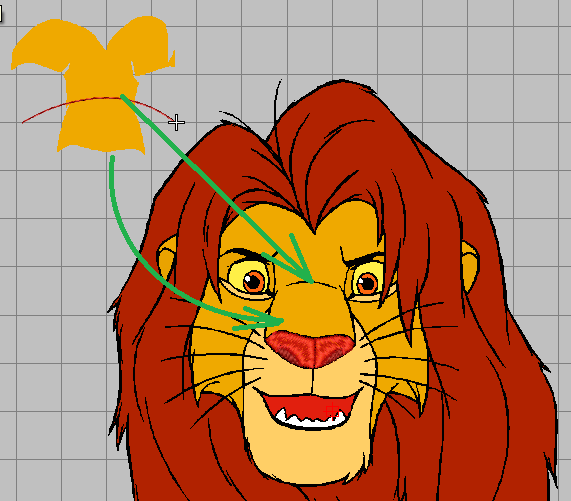

Часть переносицы у Короля-Льва цельная, и если мы зальем это стежками как один объект, то будет смотреться плоско. Поэтому логичнее разделить объект на две части. В районе черной линии (смотри на нос льва). Видите ее?

Вложение:

уроки wilcom (316).png [ 35.61 КБ | Просмотров: 5055 ]

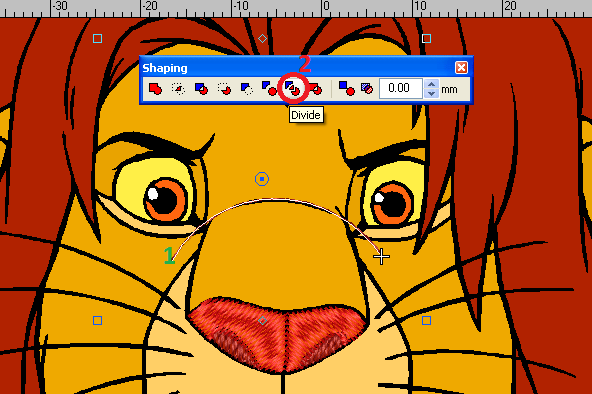

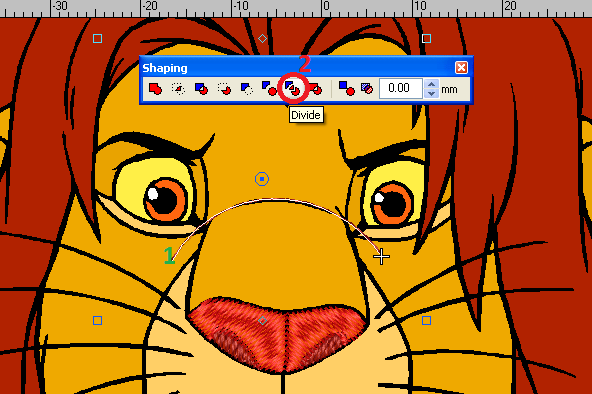

Чтобы разделить этот объект на две части мы проделаем следующее.
1. на панели инструментов выберите инструмент Run и нарисуйте строчку (1)
2. Выделите переносицу и нарисованную линию
3. На панели Shaping нажмите Divide (2)
4. Удалите остатки строчки

Вложение:

уроки wilcom (317).png [ 42.13 КБ | Просмотров: 5055 ]

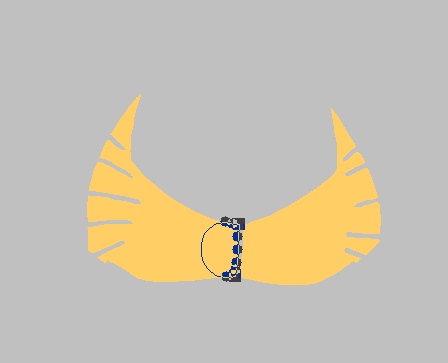

Если все сделали правильно, получилось два объекта

Вложение:

уроки wilcom (318).png [ 27.27 КБ | Просмотров: 5055 ]

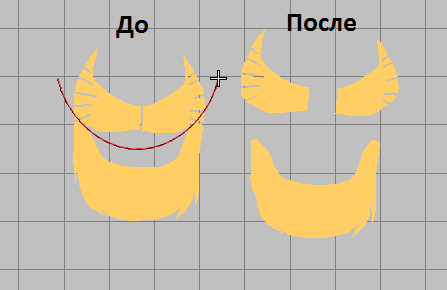

C подбородком и щеками та же история...
рисуем строчку и делим с помощью Divide

Получаем в итоге 3 фигуры.

Вложение:

уроки wilcom (319).png [ 10.6 КБ | Просмотров: 5055 ]

Liza Prass

Относитесь к моим описаниям как к возможным вариантам. В мою задачу входит не показать вам догматичные правила, а научить различным приемам работы с программой.

В данном случае мы учимся

Цитата:

КОНВЕРТИРОВАТЬ ВЕКТОРНЫЕ ОБЪЕКТЫ В КОМБИНИРОВАНЫЕ И МЕНЯТЬ СВОЙСТВА КОМБИНИРОВАННЫХ ОБЪЕКТОВ

.

Если эти слова вам не понятны, то добро пожаловать в "первый класс вторая четверть"
viewtopic.php?f=11&t=7741
Читаем и знакомимся...

Liza Prass

КАК НАСТРОИТЬ СВОЙСТВА ЗАЛИВКИ ДЛЯ ПАНЕЛИ POINT & STITCH

Вложение:

Комментарий к файлу: Панель Point&Stitch

уроки wilcom (320).png [ 3.32 КБ | Просмотров: 5048 ]

Вы уже наверняка поняли, что выбрав инструмент и кликнув по векторному объекту вы превращаете его в комбинированный.
Т.е. в объект имеющий свойства как вектора, так и стежковую заливку (то, что в итоге вышивается)

Давайте разберемся с лева на право что это за панель

1. Turning Satin - создает на основе векторного объекта объект нарисованный инструментом Complex Fill или Input A с заливкой Satin. В какой момент она решает что это будет Комплекс Филл или Инпут А мы так и не разобрались. Тему разбора найду

2. Tatami Fill - создает на основе векторного объекта объект нарисованный с помощью инструмента Complex Fill да еще и с дырками если такие предусмотрены в векторе (например подбородок, который мы разрезали, как раз такой объект с дыркой)

3. Tatami Fill without Holes - создает на основе векторного объекта объект нарисованный инструментом Complex Fill но без дырок. Она игнорирует дырки. (по-моему не всегда игнорирует... делает исключения)

4. Pickout Run -создает на основе векторного объекта объект-строчку (Run) прокладывая ее по центру объекта. Ипользуется в основном при конвертировании узких длинных объектов

5. Outline Run - создает на основе векторного объекта объект строчку (Run) прокладывая ее по периметру векторного.

Так вот.

Цитата:

Свойства для стежковой заливки эти инструменты берут из значений установленных по умолчанию. Представьте что нам надо всего льва сделать с основной плотностью (Spacing) 0.6, а у нас стоит 0.4мм. Устанем менять свойства. Гораздо проще задать их изначально и потом не мучится.

О том, как задавать их чуть позже. Пойду покурю и выпью бутылочку нефильтрованного пшеничного...

Liza Prass

Я когда тут все пишу, надеюсь на то, что вы не будете ждать, пока я сделаю всего Льва, а сами начнете пробовать конвертировать отдельные объекты. Основной принцип я уже описала. Смысл его в следующем

Векторная картинка помогает нам создать объект без обкалывания с помощью инструментов. Но не стоит привязываться к форме объектов. Смело меняйте все что хочется.

ИЗМЕНЕНИЕ НАСТРОЕК ПО УМОЛЧАНИЮ ДЛЯ ИНСТРУМЕНТОВ

1. Наведите курсор мыши на инструмент (1) и нажмите правую клавишу мыши
2. В открывшемся окне со свойствами заливки (вкладка Fill) измените необходимые параметры
3. Нажмите Save

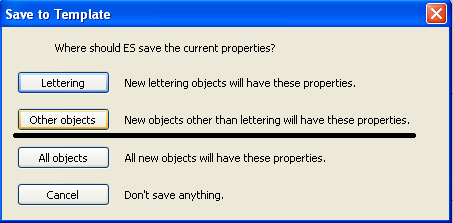

В открывшемся окне нажмите Other Object - сохранить данные настройки для инструмента и использовать их при создании любых объектов кроме Lettering (буквы)

Вложение:

уроки wilcom (322).png [ 11.71 КБ | Просмотров: 5035 ]

Вопрос: А что делать если захочется вернуть все так как было?

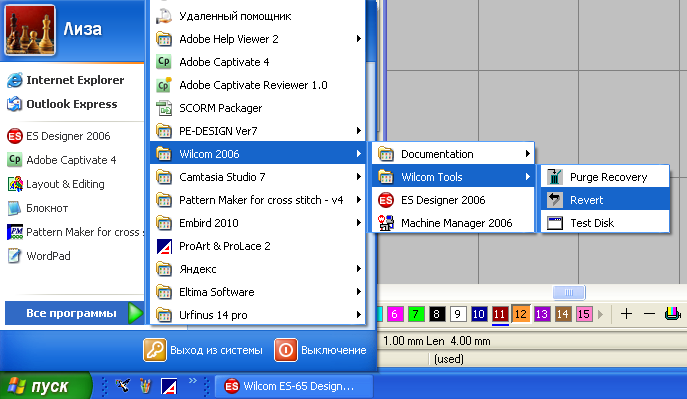

Ответ: Зайти в меню Пуск - Все Программы - Wilcom - Revert

Вложение:

уроки wilcom (323).png [ 63.03 КБ | Просмотров: 5035 ]

В открывшемся окне на всякий случай установить везде галочки (вдруг вы еще что-то меняли) и нажать Ок.

photog

Лиза, невероятно огромное спасибо за такие уроки!!
Вторые сутки сижу над своей картинкой... но что удивительно - что-то таки получается

Вектор мой нифига автоматом не обводится - обрисовываю все объекты вручную. Долго, пока не все понятно. Но нереально радостно, что наконец-то что-то начало получаться. Как только дорисую, попробую вышить и выложу картинку на обозрение

Liza Prass

Всегда пожалуйста! Через неделю умотаю на юг останусь без программы. Будем изучать фотостежок в Embird и PE-Design

))) и жить на сухом пайке по Wilcom

Цитата:

Вектор мой нифига автоматом не обводится - обрисовываю все объекты вручную.

Если не можете сюда пришлите в личку объект - посмотрю и отвечу

Liza Prass

"Возвращаемся к нашим баранам" (ц)

Если вы помните, мы поделили подбородок и нос на части.

Выделяем нос, на панели Point & Stitch выбираем Tatami without Holes и кликаем по объекту.
Получаем объект Complex Fill с заливкой Tatami

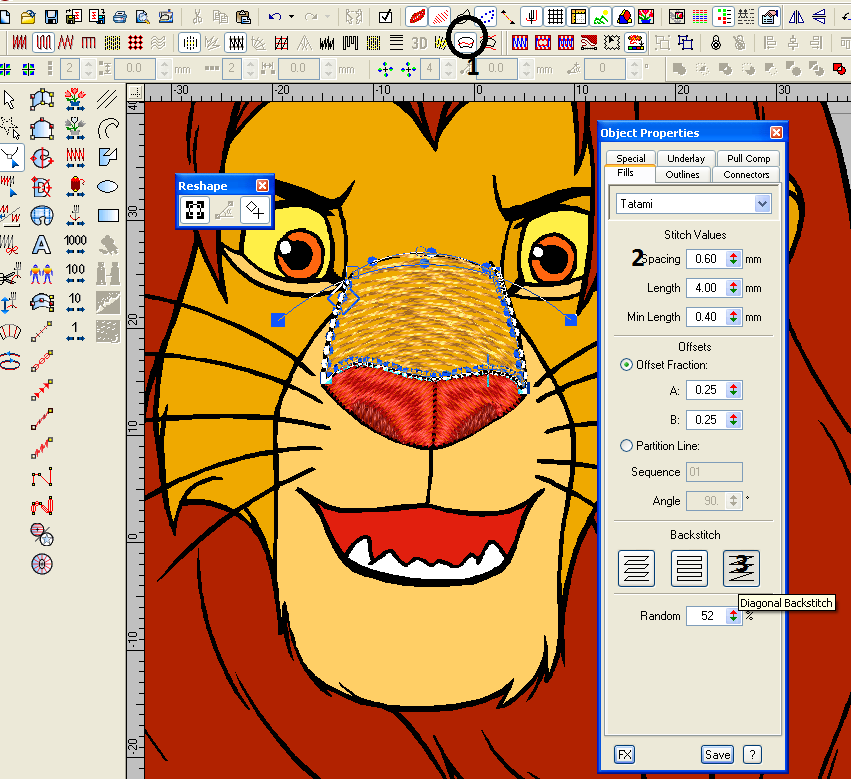

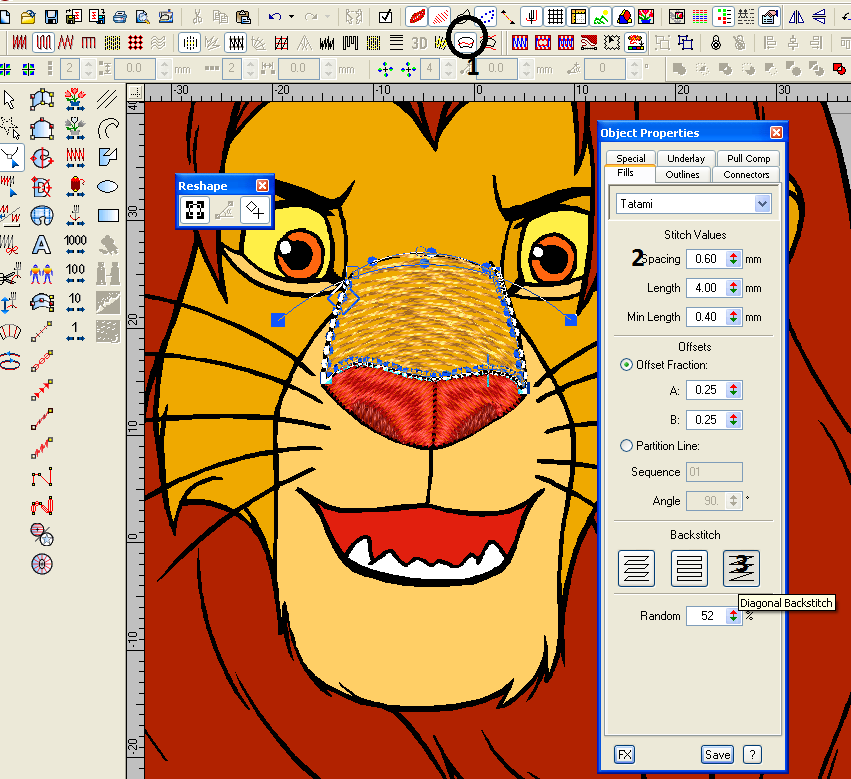

Что я сделала с ним дальше

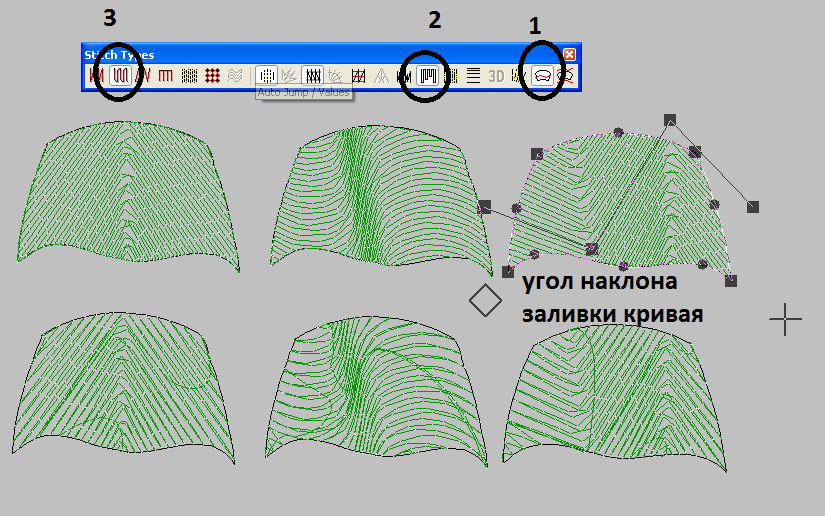

1. Установила Florentine Effect (1)
2. Плотность заливки 0.6mm (2) сделайте на ваш вкус, просто я не люблю плотные вышивки
3. Формирование края выставила Backstitch (3) меньше стежков и лучше смотрится на мой взгляд
И я немного добавила Random Factor - хаотичный разброс стежков в заливке Tatami

Вложение:

уроки wilcom (325).png [ 127.35 КБ | Просмотров: 5019 ]

Вы 100% помните, что

Для того, чтобы поменять угол наклона стежковой заливки нужно зайти в Reshape Object.

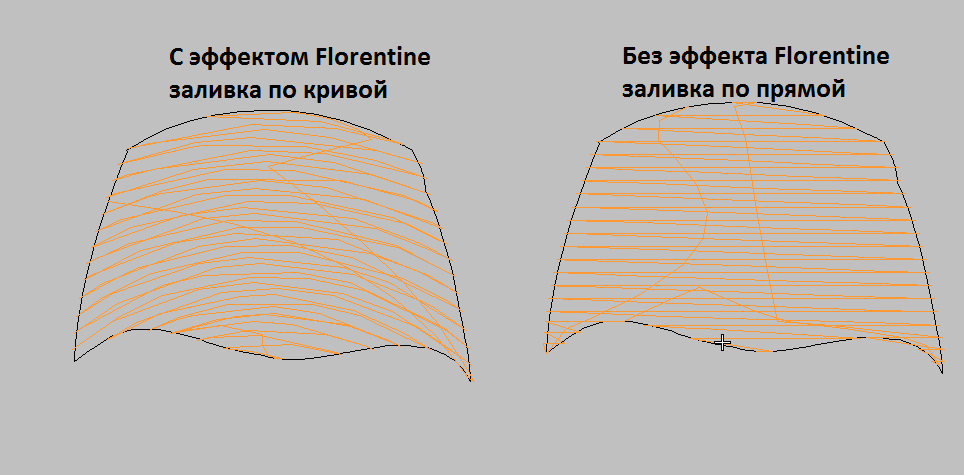

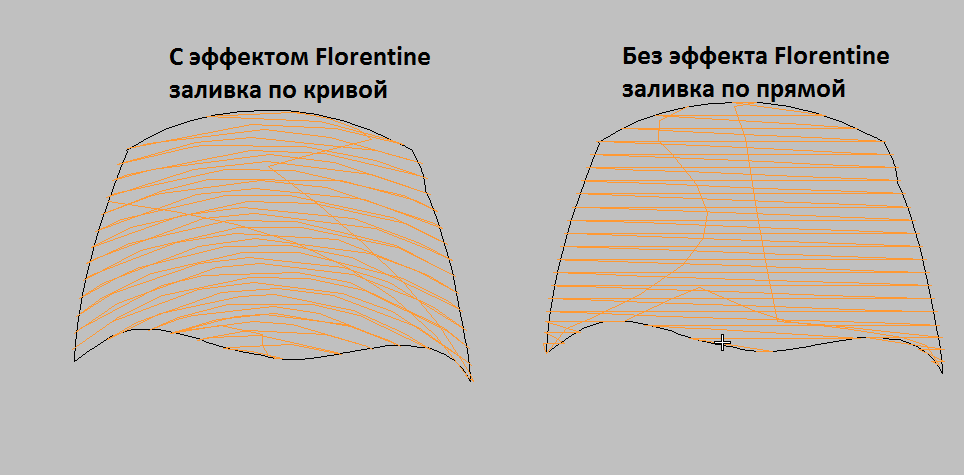

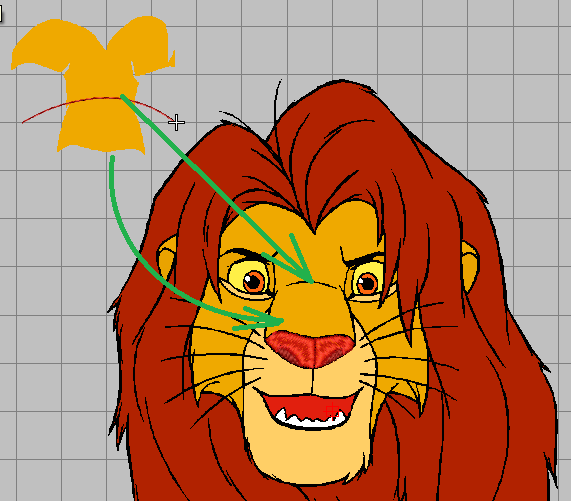

Florentine Effect - специальный эффект (1) работающий только с инструментом Complex Fill и заливкой Tatami(3). Дает возможность пользователю установить стежкову заливку по кривой.
Применяется в основном на неплотных застилах, поскольку именно в этом случае хорошо виден. Наиболее четко просматривается на больших объектах, где для изгиба заливки нет ограничения по размеру. Очень часто, на совсем не плотных застилах (от 1-1.5мм) используют вместе с эффектом Trapunto, который устраняет нежелательные пробежки (Travel Run) по центру объекта.

Вложение:

уроки wilcom (326).png [ 67.82 КБ | Просмотров: 5019 ]

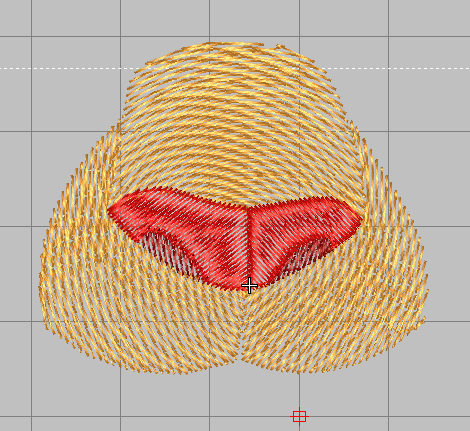

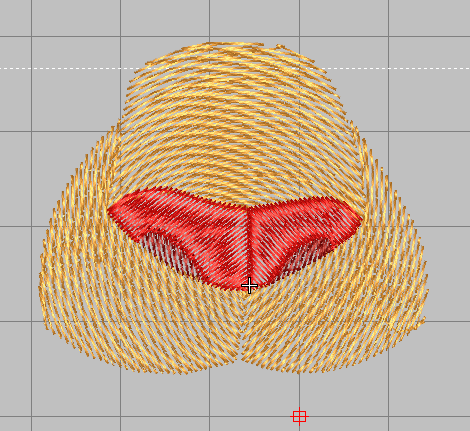

Конечно мы можем сделать и плоскую заливку по прямой, но согласитесь, изгиб переносицы хорошо подчеркивается именно с помощью Florentine Effect

Вложение:

уроки wilcom (327).png [ 27.12 КБ | Просмотров: 5019 ]

Liza Prass

По Random Factor
viewtopic.php?p=156867#p156867
Тут немного восточной музыки, моего хриплого голоса и Florentine Effect с BackStitch в заливке Tatami
http://broidery.ru/files/library/embroi ... tut001.htm

Liza Prass

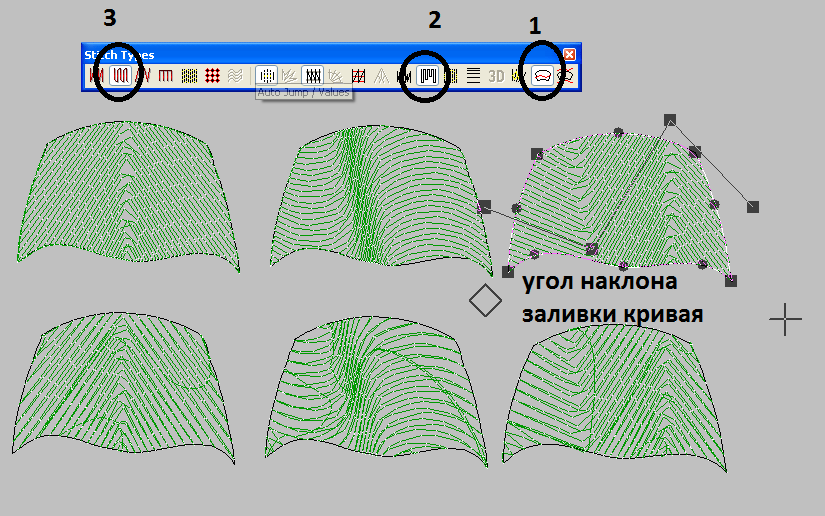

О Florentine Effect от Irina

Irina писал(а):

Зима виновата, иначе бы и не влазила бы в эти дебри...

От дикого холода, льда и кучи снега, а так же сломанной во дворе елки захотелось чего-то теплого, ну цветочка. Сделала я себе листик и понесло меня опять не в ту сторону ("близнец", блин, опять по волнам понес). И прибило меня на сей раз к берегам Accordion и Florentine Effect. А начиналось все так просто и ничего плохого не предвещало. :lol:

Вот оно.

А это что в итоге получилось.

А здесь я уже экспериментировала с 3 цветами. Первая фигура имеет белый, серый и темно-серый цвета.

Liza Prass

Про Florentine и Random сказала... про BackStitch вроде тоже...

Итак, щеки Короля-Льва.
У нас имеется два объекта щек. Но форма объекта оставляет желать лучшего. Такое количество мелких расщелин не есть гуд для вышивки. Будет много лишних бесполезных пробежек и стежков. Надо привести объекты к ровной форме, как показано на рисунке справа.

Вложение:

уроки wilcom (328).png [ 9.85 КБ | Просмотров: 5011 ]

Smooth Vector Curves о котором писалось выше не поможет. По сути здесь можно было бы взять инструмент Comlex fill и заново построить объект ориентируясь на рисунок...
Хотя можно поправить уже имеющийся.

1. Выделяем объект и заходим в Reashape Object

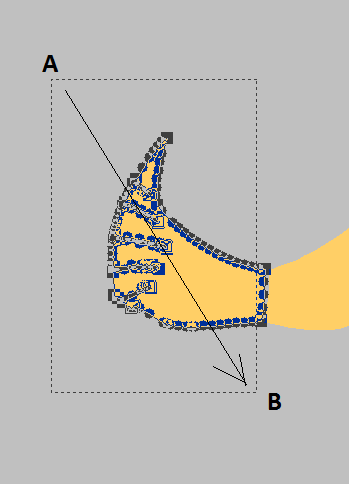

2. Ставим курсом мышки в точке А. Жмем левую клавишу и удерживая ее перемещаем курсор мыши в точку B.

Вложение:

уроки wilcom (329).png [ 10.17 КБ | Просмотров: 5011 ]

Отпускаем курсом мыши. Точки выделились (подсветились белым)

Вложение:

уроки wilcom (333).png [ 6.75 КБ | Просмотров: 5010 ]

3. Жмем Delete и получаем объект

Вложение:

уроки wilcom (330).png [ 6.18 КБ | Просмотров: 5011 ]

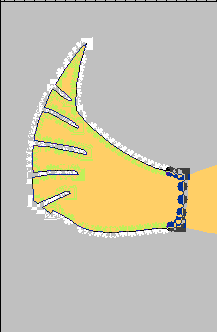

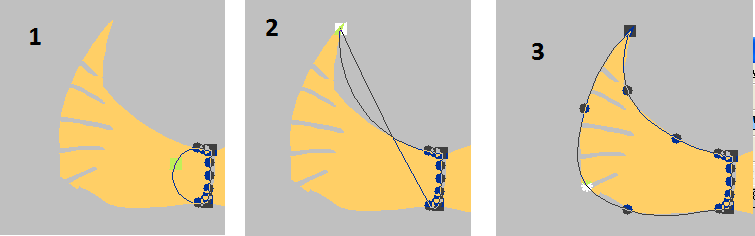

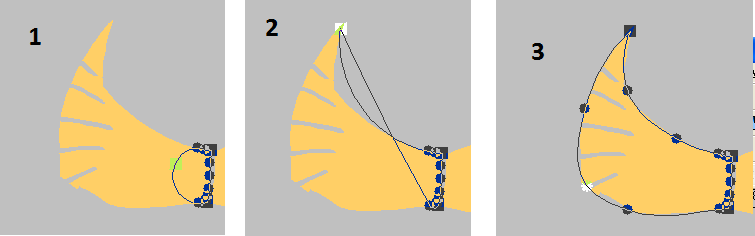

4. Создаем новую форму. Наводим курсор мыши на контур и жмем правую клавишу. Образовалась точка (1). Перетягиваем точку в другое положение (2). Затем наводим курсор мыши на контур и жмем левую клавишу. Перетягиваем точку в нужное положение (3).

Вложение:

уроки wilcom (331).png [ 12 КБ | Просмотров: 5011 ]

Тоже самое проделываем с остальными точкам и со второй щекой

Вложение:

уроки wilcom (332).png [ 10.42 КБ | Просмотров: 5011 ]
