Как такое сделать в программе Wilcom?

iuoriv

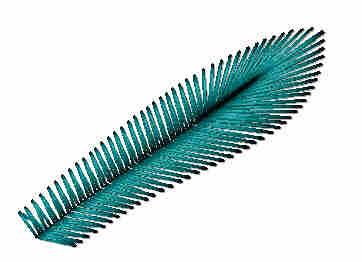

На картинках попытался передать смысл инструмента, уж не знаю, как получилось

Ариадна

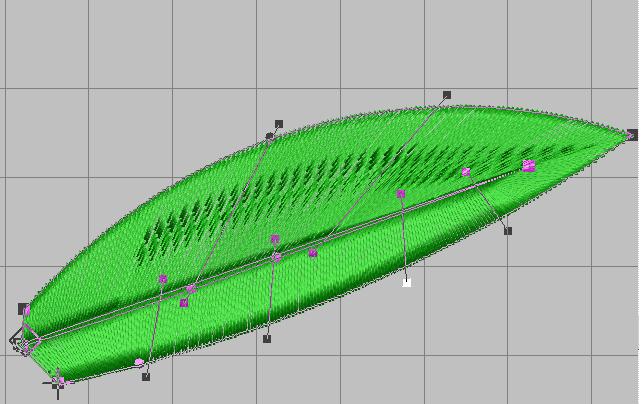

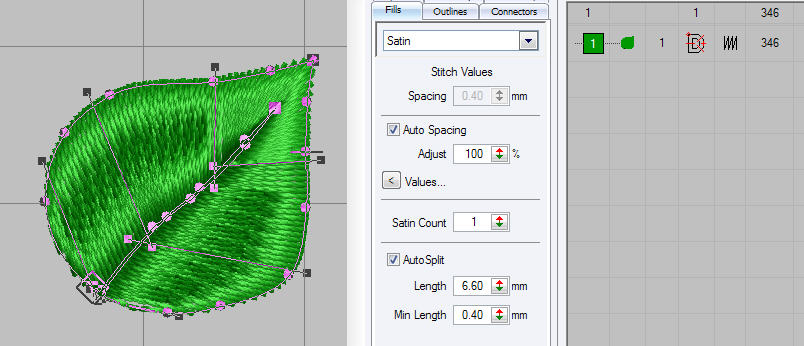

Референсные точки можно двигать , и добавлять или удалять. Пример утрирован.

iuoriv

Это я так понимаю фьюжин с сатином. Но это не совсем то, я тоже так пробовал. Тут еще для красивости

можно добавлять ран с бэктраком:)
Дело в том, что в середине получаются двойные проколы:(
Смысл в том, чтобы линия проколов была одна, и стороны с независимым наклоном.
Можно попробовать как с Лизиным кусочком

см. выше, но уж больно муторно верхушку каждого пера стич едитом редактировать.

Liza Prass

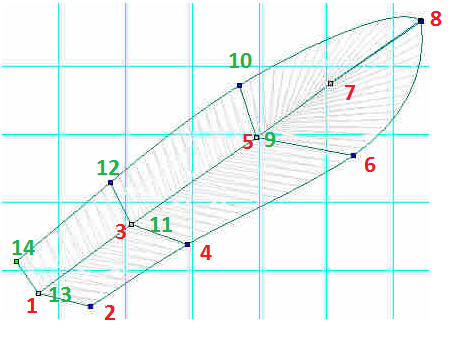

Я не въеду, как это по точкам рисуется в Урфинусе. Можешь пронумеровать точки на своем рисунке? Сколько референсных точек ты создаешь пока творишь ЭТО

По идее рисуется все Input A...

Ариадна

LizaP писал(а):

По идее рисуется все Input A...

Ну да и у меня никакого фьюжина там нету. только инпут А ...а добавление _удаление точек превратило инпут А в инпут В .

iuoriv

Про инпут а как вариант я писал с самого начала. И фьюжином почти тоже самое получается, что и с инпутом - Но средняя линяя!!!!!

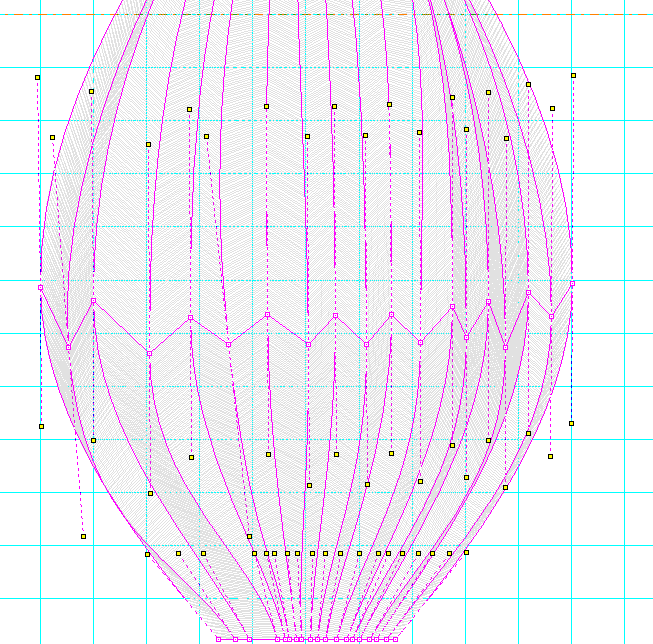

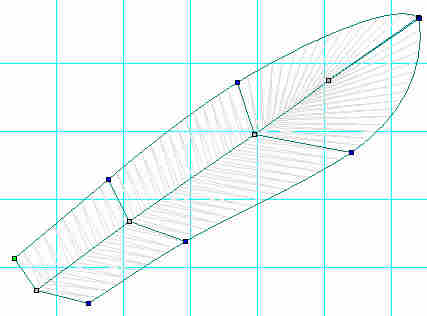

Ты понимаешь, в Урфине это строится как инпут а, а когда объект замыкаешь сразу образовывается средняя линяя - посмотри на рыжий объект 1. И еще, что интересно эта средняя линяя редактируемая. Я не зря показал 3 рыжих объекта. Т.е. Нарисовал линию, убрал конец средней линии внутрь, свел концы полоски и вот тебе носик листика

А потм задаешь любой наклон по сторонам. Этакие сиамские близнецы инпут а

iuoriv

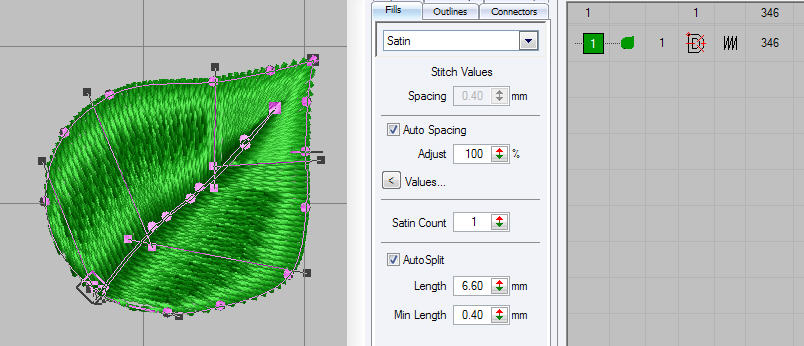

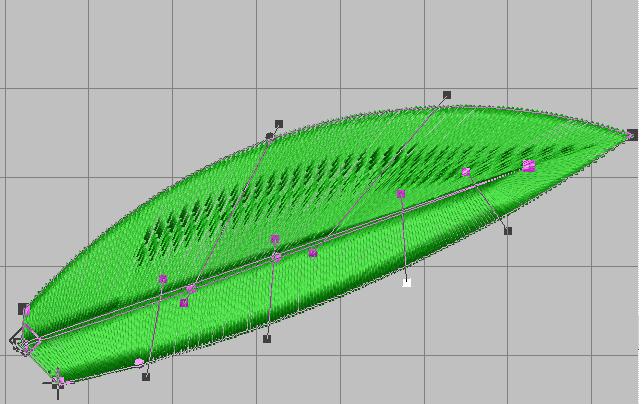

Вот кстати в фьюжн... Ну не так это!!!!....

Ариадна

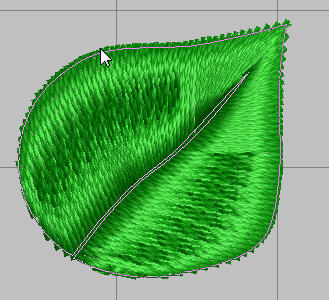

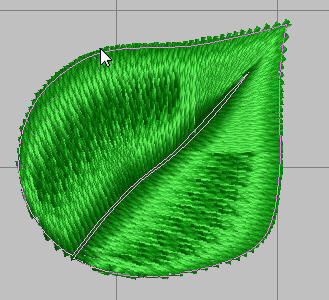

Если такой листок делать Fusion Fill? то надо ставить компенсацию по больше. потому что может быть щель в середине. А если делать Input A или input B... то можно линии наложить дуг на друга и тем самым избежать образования щели в середине листика.

iuoriv

Все правильно, это я так исключительно для примера. На фьюжн тоже ведь можно краешки завести, согласен - можно и компенсацией. Иногда хорошо по дизайну и щель. Но если щель задуманная изначально, а не в виде неожиданности

Но фишка Урфиновского инструмента "лист" как раз в том, что ни щелей, ни перекрытия не будет. Чик-чик и идеальный листик готов

Давайте вместе соображать, можно ли в Вилке такое сделать

Liza Prass

Вопросы построения листика или DST файл, как нечто недосягаемое, непознаваемое...

Гоните файл сударь...

Если честно, туго соображаю в чем там прелесть этой средней линии... точки 5-9 и 3-11 в одну объединяются?

Liza Prass

Поставила Урфинус, не стерпела

слушай, надо думать над листиком... если бы в режиме Stitch Edit можно было бы выделять точки прокола с помощью инструмента Polygon то вопросов нет, а так задачка выходит...

Пока на ум приходят кондовые решения, изящного не находится

DINA

iuoriv писал(а):

Но средняя линяя!!!!!
Ты понимаешь, в Урфине это строится как инпут а, а когда объект замыкаешь сразу образовывается средняя линяя - посмотри на рыжий объект 1. И еще, что интересно эта средняя линяя редактируемая. Я не зря показал 3 рыжих объекта. Т.е. Нарисовал линию, убрал конец средней линии внутрь, свел концы полоски и вот тебе носик листика

А потм задаешь любой наклон по сторонам. Этакие сиамские близнецы инпут а

Если объект один,то не может быть никакой средней линии,потому что средняя любой геометрической фигуры (причем с замкнутым контуром) сама является отрезком,то есть другим объектом или единственным,если один объект.Значит тогда нет никакого инпута,а есть линия,к которой применяется этим инструментом мотив. Что-то Вы неправильно объясняете суть инструмента

Liza Prass

iuoriv, ты знаешь если мы и решим вопрос с 1 линией проколов, то что делать с 2-3- 10 ума не приложу...

Получить мы его конечно получим, но таким гибким и настраиваемым как в Урфинусе - вряд ли...

Liza Prass

Цитата:

Что-то Вы неправильно объясняете суть инструмента

Он все правильно объясняет, это что-то типа Complex Fill с применением Liquid Effect только в разы эффективнее...

iuoriv

Я тоже так думяю, что по-простому нифига не получится
