Автор:  Liza Prass [ 06 дек 2011, 22:27 ]
Заголовок сообщения:  Контуры и подобия/Outline and Offset Object. Создание оббежк
Если вы читаете эту тему, то однозначно должны уже представлять как создаются объекты и что такое заливка. В противном случае лучше не читать, все равно толку не будет.

Оббежка вокруг объекта выглядит так
Вложение:
lesson_wilcom(540).png [ 31.32 КБ | Просмотров: 8583 ]


В программе эта команда называется Offset Object и выполняется следующим образом.

Создайте объект вышивки, или векторный объект. Выделите его и зайдите в меню Insert - Offset Object или кликните иконку на панели Generate
Откроется окно с предварительными настройками, в которых вы можете задать
Тип оббежки (строчка, гладьевой валик, объект Complex Fill и т.д.)
а также задать расстояние на котором эта оббежка будет располагаться от объекта к которому она применяется.
Вложение:
lesson_wilcom(541).png [ 28.41 КБ | Просмотров: 8583 ]



Пока сочиняла, дай думаю гляну есть ли информация на сайте.
И она таки есть.
http://broidery.ru/?p=566
Автор:  Liza Prass [ 06 дек 2011, 23:06 ]
Заголовок сообщения:  Re: Offset Object. Оббежка по контуру объекта
Повторяться с настройками в этой теме не буду. В статье все изложено подробно.
Здесь мы рассмотрим нюансы...

СОЗДАНИЕ ОББЕЖКИ ВОКРУГ СГРУППИРОВАННЫХ ОБЪЕКТОВ

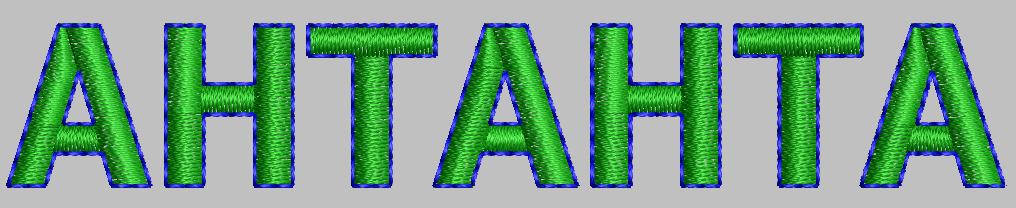

Частным случаем сгруппированного объекта являются буквы. Например, при попытке создать оббежку вокруг слова АНТАНТА, мы получим следующий результат.
Вложение:
lesson_wilcom(542).png [ 187.07 КБ | Просмотров: 8580 ]

А нам необходимо так, чтобы контур был вокруг буквы и не заходил на нее

Вложения:
lesson_wilcom(543).png [ 194.75 КБ | Просмотров: 8580 ]
Автор:  Liza Prass [ 06 дек 2011, 23:09 ]
Заголовок сообщения:  Re: Offset Object. Оббежка по контуру объекта
Мой тонкий эмоциональный мир требует надежного материального подкрепления. Вернусь позже
Автор:  Женя [ 06 дек 2011, 23:10 ]
Заголовок сообщения:  Re: Offset Object. Оббежка по контуру объекта
так как регулировать толщину оббежки, расстояние понятно а толщину?
Автор:  Iryna Lysytsia [ 06 дек 2011, 23:13 ]
Заголовок сообщения:  Re: Offset Object. Оббежка по контуру объекта
Нужно выставить в поле Object Tape настройку Satin и регулировать ее толщину.
Автор:  Liza Prass [ 06 дек 2011, 23:18 ]
Заголовок сообщения:  Re: Offset Object. Оббежка по контуру объекта
Риска описалась, она имела в виду что надо выбрать Input C
Автор:  Женя [ 06 дек 2011, 23:33 ]
Заголовок сообщения:  Re: Offset Object. Оббежка по контуру объекта
при выборе Input C пишет это

Вложения:
ВИЛКОН2.JPG [ 146.34 КБ | Просмотров: 8572 ]
Автор:  Liza Prass [ 07 дек 2011, 00:29 ]
Заголовок сообщения:  Re: Offset Object. Оббежка по контуру объекта
Написали следующее: Ширина гладьевого валика слишком широкая.
Properties вкладка Special
Изменяйте ширину гладьевого валика. Если не умеете читайте урок про то как работать с инструментом Input C
Автор:  Женя [ 07 дек 2011, 22:24 ]
Заголовок сообщения:  Re: Offset Object. Оббежка по контуру объекта
ну сделайте мне прорисовку надписи SAAB, я замучился, молодой парень пыжится за созданием вышивки, сжальтесь, сил больше нету, ничего не получается
Автор:  Ариадна [ 08 дек 2011, 08:24 ]
Заголовок сообщения:  Re: Offset Object. Оббежка по контуру объекта

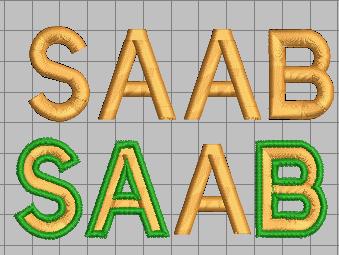

Ну как помогать то? Размер надписи :?: ширина обстрочки :?: Я вот тут попробовала S автоматом остальное ручками. И, чтоб совсем не было скучно букву А оставила вам на продублировать , или на поиграть и сделать краше :D .с упорядочиванием объектов,то же придется по потеть.

Вложения:
SAAB Ar.EMB [37 КБ]
Скачиваний: 645
SAAB.jpg [ 22.27 КБ | Просмотров: 8510 ]
Автор:  Женя [ 08 дек 2011, 20:37 ]
Заголовок сообщения:  Re: Offset Object. Оббежка по контуру объекта
Спасибо выручили!!!
Автор:  Женя [ 08 дек 2011, 20:50 ]
Заголовок сообщения:  Re: Offset Object. Оббежка по контуру объекта
как регулировать ширину обстрочки?
Автор:  Liza Prass [ 08 дек 2011, 22:26 ]
Заголовок сообщения:  Re: Offset Object. Оббежка по контуру объекта
В данном случае прострочка это объект созданный с помощью инструмента Input C
Необходимо зайти в его свойства и установить желаемую ширину.
viewtopic.php?p=164781#p164781
Автор:  Liza Prass [ 12 дек 2019, 23:58 ]
Заголовок сообщения:  Re: Контуры и подобия/Outline and Offset Object. Создание об
Создание контуров и подобий в программе Wilcom ES e4

Если не виден ролик => Сюда
