Года два тому назад я затронула эту тему при обсуждении работы с инструментом Ввод С (Input C), хотя тема более общая и достойна того, чтобы ее вынесли в отдельное обсуждение

Пройдя по ссылкам, вы сможете ознакомиться с похожими обсуждениями в других редакторах и с общей статьей, размещенной в нашей энциклопедии дизайнера машинной вышивки.

Укорачивание стежков на изгибе объекта. Shortening или Short Stitch
Короткие стежки (Short Stitches) в Compucon
Стиль “Короткие стежки” (Short Stitch File) в Tajima

Чтобы не повторяться я просто перенесу то, что обсуждалось ранее в эту тему

Укорочение (Shortening) – функция, которая активируется, если количество проколов в стежковой заливке на определенном участке, превышает допустимые нормы, забитые в алгоритм самой функции. Для того, чтобы функция сработала к объекту должна быть применена заливка Сатин, Татами, Контур или такие застилы как Программная Разбивка. Функция относится к стежковым эффектам.

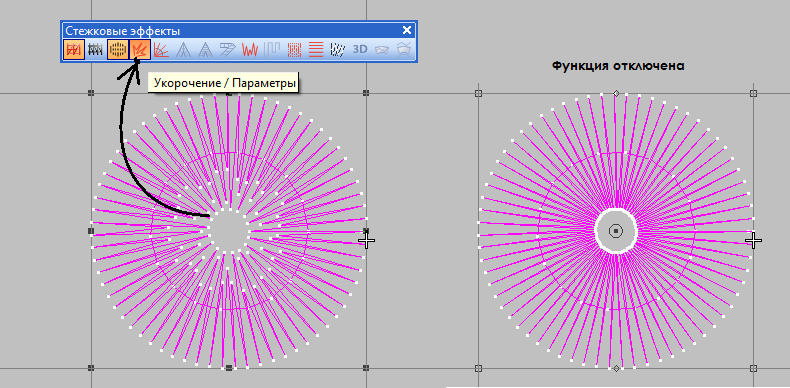

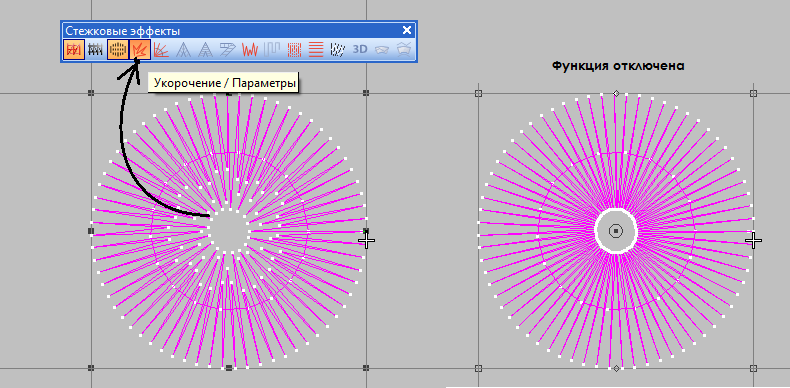

Чтобы понять включена функция или нет. Выделите объект и посмотрите на панель Стежковые эффекты

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

FRACTIONAL SPACING И SHOTERNING

Вы все видели гармошку.

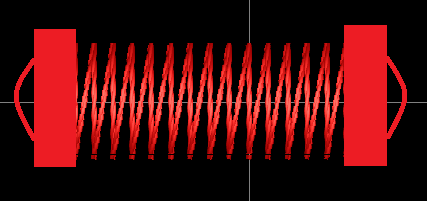

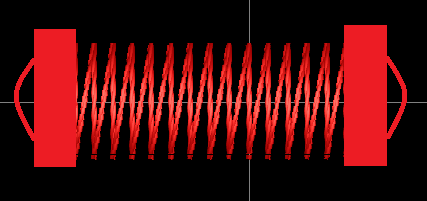

Когда ее раскрыли и на ней не играют, меха находятся в расправленном состоянии

Если на ней начнут играть, то в какой-то момент она будет выглядеть вот таким образом.

Ребра мехов в верхней части разойдутся, а в нижней сойдутся.
В случае с гармонью это не критично, ребра сойдутся и не дадут гармонисту продолжить движение. В случае с вышивкой, в месте куда указывает стрелка образуется излишнее скопление проколов, и как результат вышивка будет испорчена.

Вот чтобы этого не случилось в программе Wilcom имеются две настройки (эффекты к заливкам).

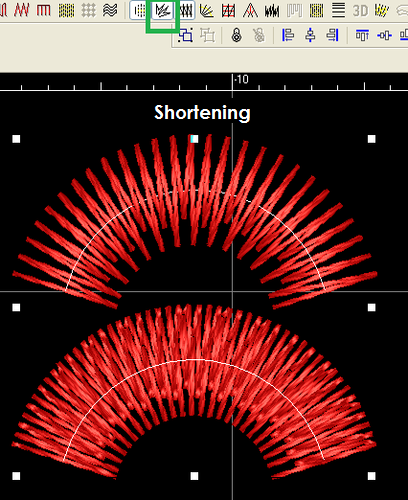

Укорочение (Shortening) – укорачивание рядов и стежков.

Fractional spacing - разряжение рядов.

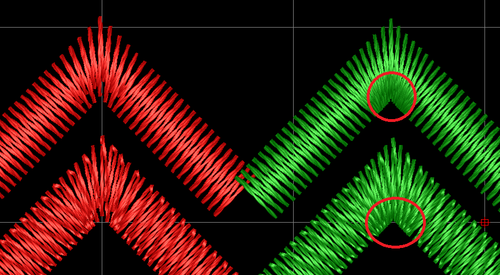

Возможно на картинке вы не видите особой разницы, но если вы посчитаете количество строчек, то увидите что разница есть.


В приведенных примерах это возможно не так критично, казалось бы, пара тройка рядов или стежков. Но если это будет острый угол или диаметр круга будет мал, а плотность будет 0.3 -0.4 вы получите проблему в виде скопления проколов в одном месте.
