Укорочение (Shortening) и Пропорциональный инт-вал
http://www.broidery.ru/forum/viewtopic.php?f=213&t=278653		 Страница 1 из 1
Автор:  Liza Prass [ 10 ноя 2013, 15:38 ]
Заголовок сообщения:  Укорочение (Shortening) и Пропорциональный инт-вал
Года два тому назад я затронула эту тему при обсуждении работы с инструментом Ввод С (Input C), хотя тема более общая и достойна того, чтобы ее вынесли в отдельное обсуждение

Пройдя по ссылкам, вы сможете ознакомиться с похожими обсуждениями в других редакторах и с общей статьей, размещенной в нашей энциклопедии дизайнера машинной вышивки.

Укорачивание стежков на изгибе объекта. Shortening или Short Stitch
Короткие стежки (Short Stitches) в Compucon
Стиль “Короткие стежки” (Short Stitch File) в Tajima

Чтобы не повторяться я просто перенесу то, что обсуждалось ранее в эту тему

Укорочение (Shortening) – функция, которая активируется, если количество проколов в стежковой заливке на определенном участке, превышает допустимые нормы, забитые в алгоритм самой функции. Для того, чтобы функция сработала к объекту должна быть применена заливка Сатин, Татами, Контур или такие застилы как Программная Разбивка. Функция относится к стежковым эффектам.

Чтобы понять включена функция или нет. Выделите объект и посмотрите на панель Стежковые эффекты
Вложение:
shortening-wilcom.png [ 38.01 КБ | Просмотров: 4743 ]
Автор:  Liza Prass [ 10 ноя 2013, 15:47 ]
Заголовок сообщения:  Re: Укорочение (Shortening) и Пропорциональный инт-вал
FRACTIONAL SPACING И SHOTERNING

Вы все видели гармошку.
Когда ее раскрыли и на ней не играют, меха находятся в расправленном состоянии
Вложение:
wilcom_052.png [ 24.31 КБ | Просмотров: 4742 ]

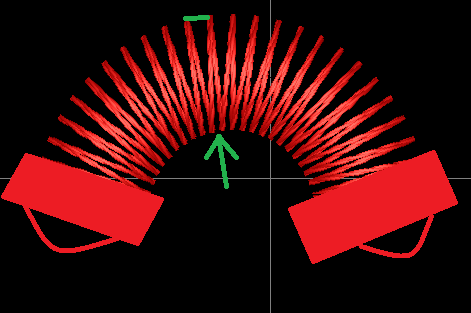

Если на ней начнут играть, то в какой-то момент она будет выглядеть вот таким образом.
Вложение:
wilcom_053.png [ 47.25 КБ | Просмотров: 4742 ]

Ребра мехов в верхней части разойдутся, а в нижней сойдутся.
В случае с гармонью это не критично, ребра сойдутся и не дадут гармонисту продолжить движение. В случае с вышивкой, в месте куда указывает стрелка образуется излишнее скопление проколов, и как результат вышивка будет испорчена.

Вот чтобы этого не случилось в программе Wilcom имеются две настройки (эффекты к заливкам).
Укорочение (Shortening) – укорачивание рядов и стежков.
Вложение:
wilcom_054.png [ 217.13 КБ | Просмотров: 4742 ]

Fractional spacing - разряжение рядов.
Возможно на картинке вы не видите особой разницы, но если вы посчитаете количество строчек, то увидите что разница есть.
Вложение:
wilcom_055.png [ 360.06 КБ | Просмотров: 4742 ]


В приведенных примерах это возможно не так критично, казалось бы, пара тройка рядов или стежков. Но если это будет острый угол или диаметр круга будет мал, а плотность будет 0.3 -0.4 вы получите проблему в виде скопления проколов в одном месте.
Вложение:
wilcom_056.png [ 427.19 КБ | Просмотров: 4742 ]

Вложение:
wilcom_057.png [ 341.17 КБ | Просмотров: 4742 ]
