Автор:  Liza Prass [ 01 ноя 2012, 18:09 ]
Заголовок сообщения:  Инструменты панели Колонки (Column Shape)
Название этой группы инструментов вылезает из их назначения и сводится к созданию узких колонок, различных гладьевых валиков.
Несмотря на это, данный вид инструментов можно активно применять при более сложных форм.

На картинке ниже вы видите отображение панели в версии Wilcom ES 1.5 и выше. Именно начиная с этой версии инструменты образовали единую группу.
Вложение:
wilcom-01.png [ 3.64 КБ | Просмотров: 7440 ]

Группа инструментов Column не меняется вроде как с восьмой версии. Конечно же к ней добавляются отдельные возможности, но они столь малы, что можно смело сказать: Инструменты неизменны от версии к версии и для изучения работы этих инструментов можно пользоваться уроками созданными для более ранних версий программы.

Всего инструментов на панели 3

Input A (Ввод А)
Input B (Ввод B)
Input C (Ввод С)

Ввод А и В мало чем отличаются друг от друга. По сути это один инструмент. Предназначены для создания гладьевых валиков с изменяемой шириной и для создания сложных фигур в комбинации с заливкой Contour.

Цитата:
Любой объект созданный с помощью Ввод А превратиться в Объект Ввод В как только вы удалите у него одну из направляющих стежковой заливки.
Поэтому если вам удобнее работать инструментом Ввод А не обязательно мучится с инстрнументов Ввод В.


Ввод С предназначен для создания гладьевых валиков с неизменяемой шириной.

ИНФОРМАЦИЯ НА ФОРУМЕ ПО РАБОТЕ С ИНСТРУМЕНТАМИ ПАНЕЛИ "КОЛОНКИ"
Видео-класс
Как создать раковину Улитки
Ввод С - как работать с инструментом
Ввод А - как работать с инструментом
Хвост Птицы - работа инструментом Input A
===============
Обсуждения на форуме
Создание фигур с помощью Ввод А и Ввод В
Урок 4. Основы работы в Wilcom. Инструмент Input A и B
Урок 3. Основы работы в Wilcom. Инструмент Input С
Инструмент Ввод С (Input C). Все вопросы и ответы
Автор:  Liza Prass [ 01 ноя 2012, 20:37 ]
Заголовок сообщения:  Re: Инструменты группы Column Shape (Колонки)
Основная задача начинающего пользователя понять область применения.
Ну в общем постепенно можно расписать

Ришелье - основной инструмент при создании дизайнов машинной вышивки в технике Ришелье - это Input C и и Input A

Обрамление к шевронам - 90% инструмент Ввод С (Input C)

Всякие листочки, лепесточки - Input A

Постепенно соберу сюда примеры
Автор:  Liza Prass [ 26 мар 2013, 11:48 ]
Заголовок сообщения:  Re: Инструменты панели Колонки (Column Shape)
СОЗДАНИЕ ОБЪЕКТОВ ИНСТРУМЕНТОМ ВВОД С (INPUT C)
На картинке видно, что это гладьевой валик с одинаковой шириной стежка

Такие объекты имеет смысл создавать исключительно инструментом Ввод С и нет смысла отрисовывать их с помощью других инструментов.

Есть ли исключения из правил? Я бы сказала нет исключений, рисуйте такие объекты только Ввод С (Input C), а если вам нужны какие-то дополнительные свойства объекта, например изменяемый угол наклона стежковой заливки, то пользуйтесь конвертацией.
Цитата:

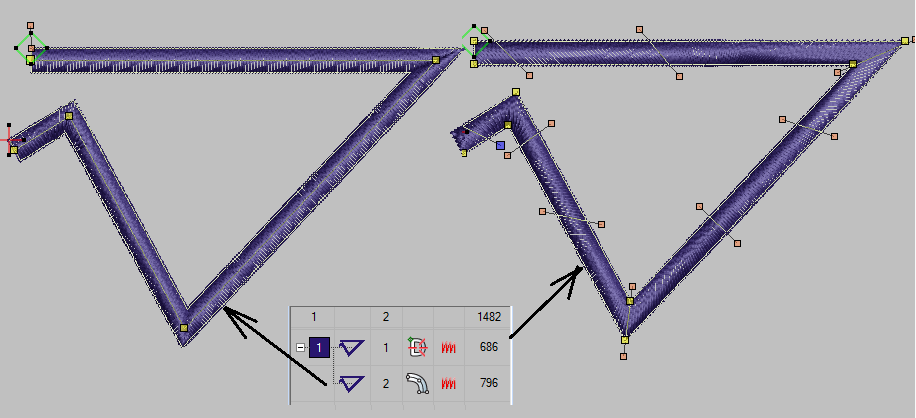

Вопрос: Как сделать так, чтобы в объекте Ввод С (Inpuc C) углов наклона стежковой заливки было несколько?

Вложение:
ввод-с.png [ 119.33 КБ | Просмотров: 6802 ]

Ответ: Просто
1. Создайте объект с помощью инструмента Ввод С.
2. Выделите объект и на панели Формирование (Shaping) нажмите Комбинирование (Combine)
Вложение:
ввод-с2.png [ 4.79 КБ | Просмотров: 6804 ]

3. Выделите объект и на панели инструментов кликните по инструменту Комплексное заполнение (Complex Fill)
4. Теперь можете заходить в режим Изменение формы (Reshape Object) и задавать нужные углы наклона... Или установить углы наклона с помощью инструмента Углы наклона стежков (Stitch Angles)
Вложение:
ввод-с3.png [ 3.41 КБ | Просмотров: 6804 ]


Следует учитывать, что после подобной конвертации программа будет видеть объект как объект Веерное заполнение (Fussion Fill) со всеми вытекающими последствиям (доступные заливки и эффекты).

Возможно у вас возник вопрос: А почему тогда сразу не нарисовать объект с помощью Веерного заполнения?
Ответ простой: Потому что рисуя объект с помощью Ввод С с последующей конвертацией вы потратите куда как меньше времени, а объект получится куда как ровнее
Автор:  Liza Prass [ 26 мар 2013, 12:58 ]
Заголовок сообщения:  Re: Инструменты панели Колонки (Column Shape)

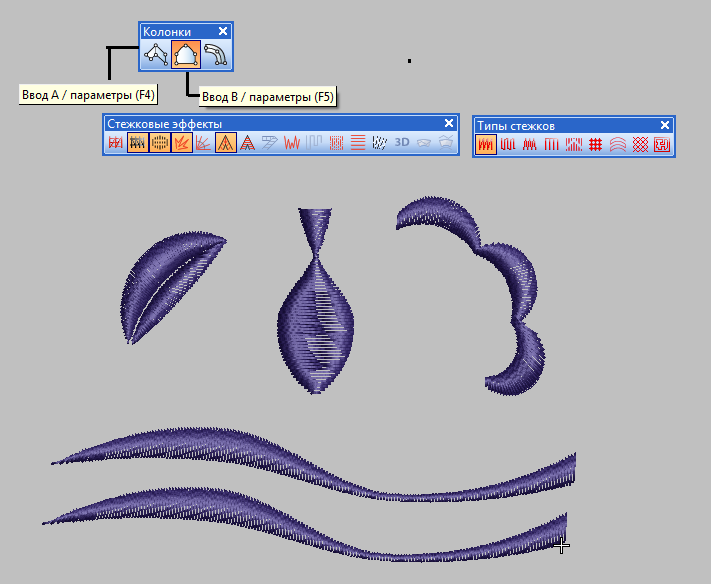

Ввод А и Ввод B (Input A и Input В)
Вложение:
ввод-аб.png [ 98.85 КБ | Просмотров: 6781 ]

Листики, лепестки, различные гладьевые валики с изменяемой шириной

Цитата:
Заливки и стежковые эффекты, которые вы можете применить к этим инструментам абсолютно одинаковы.

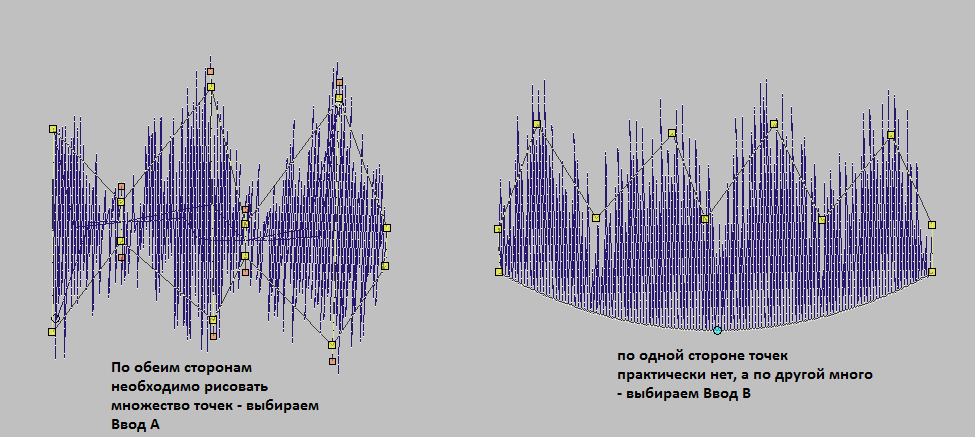

В большинстве случаев, для создания гладьевых валиков с изменяемой шириной вам пригодится инструмент Ввод А...

И только в том случае, когда одна сторона объекта ровная, вам пригодится инструмент Ввод В.
В остальных случаях рисовать этим инструментом - мука мученическая и смысла нет
Вложение:
ввод-аб2.png [ 48.52 КБ | Просмотров: 6781 ]
Автор:  Liza Prass [ 26 мар 2013, 13:44 ]
Заголовок сообщения:  Re: Инструменты панели Колонки (Column Shape)
Видео-материалы о том как создавать объекты с помощью этих инструментов уже имеются.
Предполагаю, что больше будет полезен урок охватывающий вопросы конвертации и применения различных эффектов...
Постараюсь в ближайшем будущем выдать что-нибудь полезное.

Спасибо за внимание
Автор:  Larisabor [ 26 мар 2013, 16:11 ]
Заголовок сообщения:  Re: Инструменты панели Колонки (Column Shape)
Лиза, большое спасибо!!!! У меня нет слов.....Спасибо!
