Инструмент Input C все вопросы и ответы

Liza Prass

Достаточно простой инструмент Input C позволяет создавать не только гладьевые валики с тупым краем.

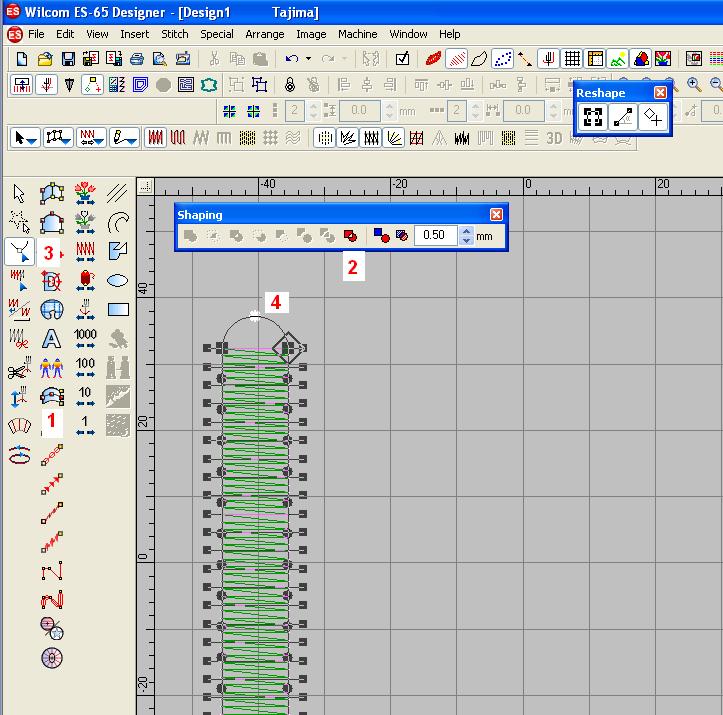

1. C помощью инструмента Input C создаем объект нужной формы.
2. Выделяем его и на панели Shaping жмем функцию Combine
3. На вертикальной панели слева выбираем инструмент Reshape Object
4. В вершине угла добавляем дополнительный узел (либо правой кнопкой мыши либо левой) и изменяем ее ее положение

Liza Prass

Если вас не устраивает большое количество углов наклона заливки, образовавшихся после конвертации, то вы сможете удалить их выделив объект и нажав инструмент Complex fill, расположеный на вертикальной панели Input, а затем установить угол наклона заливки в нужном направлении.

айл би бек... шо значит я почти вернулась... :lol:

Irina

А еще можно все тоже самое, но просто используя Split и из InputC он становится InputA и добавляй себе еще точек и при этом оно все так же остается Input.

Liza Prass

Безотносительно обработки... так размышления на тему... Разницу между Инпут А и Б вообще не вижу. Мне до сих пор непонятен глубокий половой смысл разделения этих двух инструментов.

Irina

Ну хотя бы в том, что достичь одинакового эффекта можно меньшим кол-вом точек.

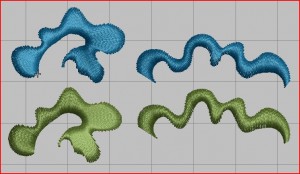

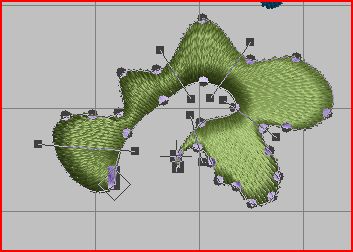

На картинке синее - InputA, болотное - InputB

Irina

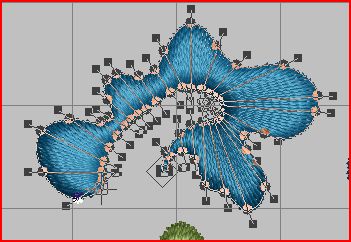

А теперь посмотрим на кол-во точек в каждой детали

Сибирячка

Ирина, я тоже не до конца врубаюсь... ну что, что много точек? они меня трогают? проще сделать всё-таки Combine. Зная прекрасно про Split, я заметила, что практически его не использую...всегда иду через Combine. Тут дела вкуса и привычки.....

Irina

Ольга, Combine превращает фигуру в Complex Fill, при этом теряются свойства Input. Есть свои плюсы и минусы в этом.

Самый большой минус - это то что исчезает возможность увеличить ширину валика одним движением. У InputA это все же возможно с помощью опции Other/Column.

А ваще это дело вкуса и привычек. Я Combine ваще никогда не пользуюсь. А вот split все время.

Liza Prass

Цитата:

Ну хотя бы в том, что достичь одинакового эффекта можно меньшим кол-вом точек.
На картинке синее - InputA, болотное - InputB

Что-что? :0))) Ира, как только ты удалишь или добавишь хоть одну линию наклона твоя фигура Инпут А станет тут же Инпут Б :0))))))) Так что ты обрати внимание на Color Object List когда работаешь с объектом. Возможно он, объект, уже не тот что ты думала :wink:

Irina

Да знаю я про эти генетические операции. :lol:

Поэтому, когда сложные стороны, то сразу делаю InputB шоб потом не было мучительно больно за бесцельно прожитые годы.

И точек получается изначально меньше. Для ленивых - это очень удобно.

Liza Prass

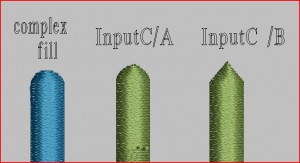

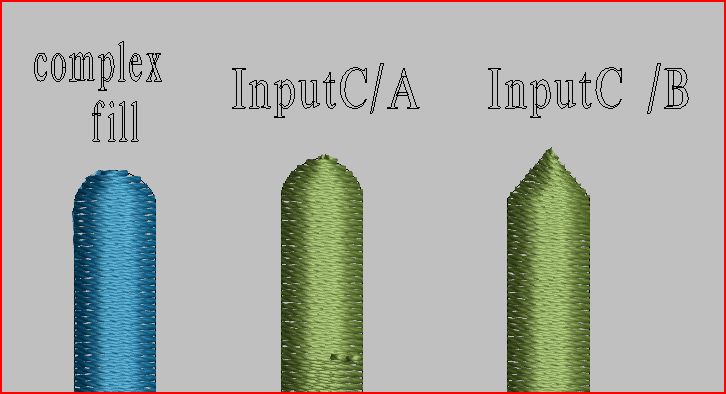

Ирин, сидела и думала... долго думала :0))) Что касается изменения ширины гладьевого валика, то нет ничего проще изменять его когда он еще Input C... наизменявшись в доволь конвертнуть его под конец туда куда надо... :0)))
Шоб не мудрствовать лукаво...
А я так вообще ни тем ни другим не пользуюсь :0)))) Но если нужен ровный гладьевой валик с указаным концом, то все таки пойду через Combine :0))))

Liza Prass

Давайте поговорим об этом инструменте. На кой черт он нужен? - спросите вы... Нужен, ответит вам большая часть форума владеющая Wilcom. Он нужен для создания гладьевых валиков с одинаковой шириной стежка и единым наклоном стежковой заливки.

И совсем не обязательно, чтобы ваш гладьевой валик был залит гладью... Заливка может быть любая...

Создается объект с помощью этого инструмента легко и просто. На вертикальной панели Input выбираете инструмент и наведя мышку на рабочее поле кликая правой или левой клавишей создаете прямую линию. Именно она будет являться осью будущего объекта относительно которой лягут стежки...

Irina

LizaK писал(а):

Ирин, сидела и думала... долго думала :0))) Что касается изменения ширины гладьевого валика, то нет ничего проще изменять его когда он еще Input C... наизменявшись в доволь конвертнуть его под конец туда куда надо... :0)))
Шоб не мудрствовать лукаво...
А я так вообще ни тем ни другим не пользуюсь :0)))) Но если нужен ровный гладьевой валик с указаным концом, то все таки пойду через Combine :0))))

Это хорошо, шо думаешь много

InputC с переводом в InputA - это незаменимая весч для ленивых.

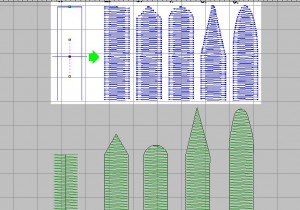

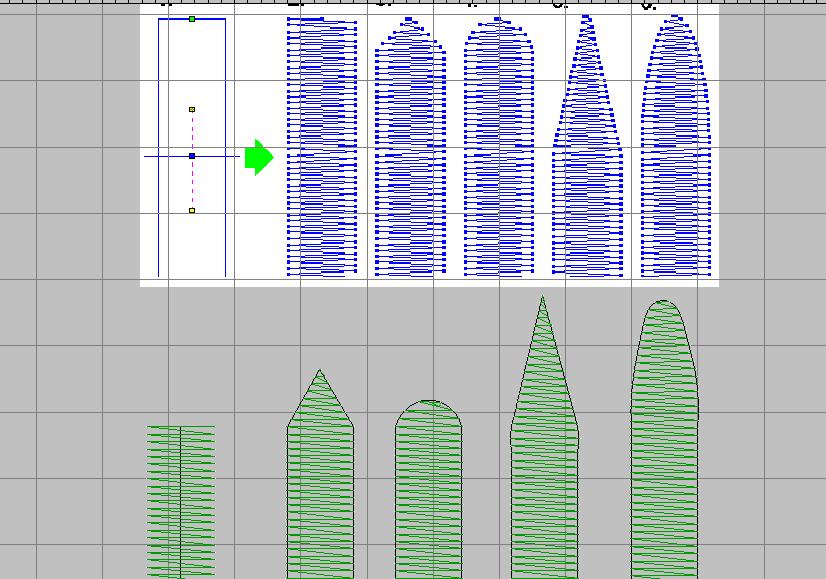

Вот пример. Синяя фигура - это почти то с чего начиналось. С одной лишь разницей, что была она вначале InputC. Потом я ей сделала Split на последнем стежке и оно стало InputA. Теперь подредактировать первые две и последние две пары точек мне не составило никакого труда. Рисовать все тоже самое, но сразу как InputA - мне проще застрелится.

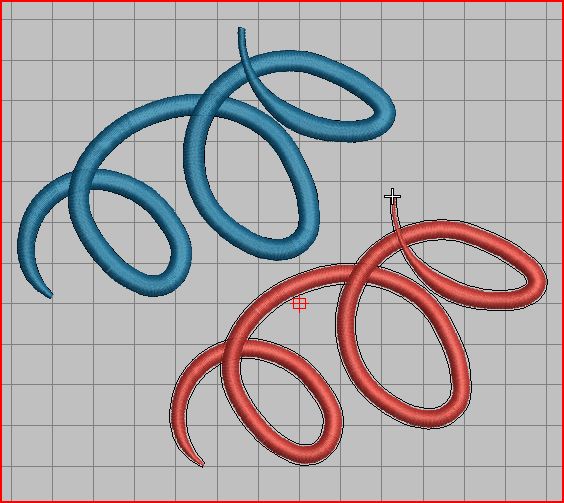

Дальше. Фигура красная - специально сделала, чтобы была видна линия boundaries. Это все таже фигура один, но с Other/column выставленной на -0.5мм. Такой фокус проделать с фигурой после Combine не возможно.
Если я буду знать заранее, что меня эта фигура устроит в виде Complex Fill, то тогда я, вероятно, воспользуюсь Combine. Но потому как я никогда не знаю куды меня заведет мой полет мысли, то мне проще иметь эту фигуру в виде какого-нить Input чем Сomplex Fill.

Опять же ж, делаю так просто потому что мне так удобнее, быстрее и ваще красивше. Ключевое слово здесь - удобнее. : )))))))))))

Сибирячка

Всё зависит от задачи на данном этапе, если нужен просто загругленный/острый кончик, то проще и быстрее сделать Combine,если нужна переменная ширина валика, то лучше применить Split (меньше точек для редактирования). Если нужно равномерное уменьшение ширины...так можно сразу это сделать, а если мысля пришла опосля, то тоже вариантЫ есть
У Combine есть свои плюсы и у Split также есть плюсы

Liza Prass

Оль, если нужна переменная ширина валика то есть инструмент Complex Fill или Input A и не нужно никаких конвертаций :0))))))

Ирин, я ж написала что изменять ширину проще до конвертации :0)))))
