Зашел разговор за вот такой эффект. Как сделать векторной линии Offset. Честно крутила сама, пару часов, не получается ничего, где я не там копаю?
Свои изыски описывать не буду, долго печатать придется
вот пример

_________________
Просьба писать вопросы на форуме, ответы на них могут быть полезны и другим пользователям.

Brother Innov-is 4000, Brother Innov-is 250 - в прошлом. Brother Innov-is Ie, Brother 7200 (пром. прямострочка), Brother 4234D, Brother 2340CV.

Взяла твою фигнюшечку и воссоздала :0)))
http://broidery.ru/files/library/embroi ... tut008.htm
Если учесть что объяснение длится 2 минуты, то на создание оббежек потратишь максимум одну... Пойдет такое?

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Разжевали, в рот положили, скушать заставили . Спасибо преогромное, как и все твои ролики все понятно даже для жирафа вроде меня.

_________________
Просьба писать вопросы на форуме, ответы на них могут быть полезны и другим пользователям.

Brother Innov-is 4000, Brother Innov-is 250 - в прошлом. Brother Innov-is Ie, Brother 7200 (пром. прямострочка), Brother 4234D, Brother 2340CV.

Сегодня на свежую голову подумалось.
Проще взять векторный не замкнутый объект, нажать Combine, затем зайти в Reshape Object и, добавив еще один узел, сделать так чтобы линии не пересекались.

Но переделывать ролик не буду, не критично.

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Кажется, проще перевести вектор в инпут С, потом в А и сделать офсет.
Риска, ведь это задача, а ты подглядываешь в ответы!!! Читаем внимательно уроки и форум!!!

_________________
Светлана
Мои работы
__________________________________
TAJIMA NEO PLUS TEMX-C1501 ; Brother Innovis-4000D; Janome my Lock 134D;
Brother KH-940+KR-850;автомат каретка KG-95; линкер Singer DL 1000

Хм... а мне не кажется. В твоем случае получается замкнутый объект, который все равно придется резать.. а действий по конвертации у тебя больше.
Смотрим внимательно ролик... и делаем упражнения. Плюс форум читаем.

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Для тех кого устраивает множественная конвертация
Давным-давно Серега Podkr обнаружил забавное свойство у функции Combine расположенной на панели Shaping. При выделении не замкнутого объекта и применении этой функции объект превращается в фигуру Fusion Fill... И что еще забавнее, так это то, что при каждом новом нажатии фигура слегка изменяется...

1. Создаете строчку (вектором или Run)
2. Конвертируете в Input C, причем заранее определяя на каком расстоянии будет лежать Прострочка от созданной линии. С помощью настроек Offset можно задать прострочку таким образом чтобы она с одной и с другой стороны лежала на разном расстоянии от основной линии.

3. Выделяете объект и жмете Combine на панели Shaping
4. Далее Insert - Offset Object и делитесь тем что у вас получилось

Можно еще дополнительно перевести это в фигуру Complex Fill... или еще разок нажать Combine

К сожалению не нашла, где мы это обсуждали...

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

И еще...
1. Создайте векторную не замкнутую линию
2. Выделите ее и конвертируйте в Input C с необходимыми параметрами
3. Выделите объект и нажмите Combine на панел Shaping
4. Создайте оббежку на некотором расстоянии... Например Fixed Offset = 0,01мм

Ну и последний шаг это разрезание прострочки для удаления ненужных линий...

Найдите отличия в результате при создании оббежки с Fixed Offset = 0мм

Все равно мне первый метод нравится больше... он подвижнее что ли. Ты в самый последний момент можешь решать на каком расстоянии делать оббежку и менять свое мнение без необходимости возвращаться к началу....

Хотя последний в разы быстрее...

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

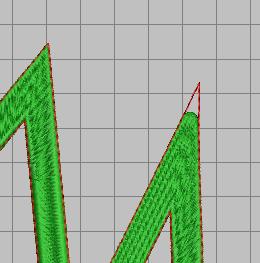

Основной плюс первому способу: Острые углы...

Если векторная линия имеет оч. острые углы, то при конвертации объекта Input C в замкнутую фигуру они становятся сглаженными и никакой Smart Corner не поможет...

Если вы изначально линию превращаете в замкнутый объект с помощью Combine, подобного не происходит, следовательно не придется править объект.

Всем все понятно?

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Лиз, не подсказывай ей. Это она задачки к вилкомовским урокам у Сергея делает.

_________________
Ирина

Of course women don't work as hard as men; They do it right the first time.

Ирин, может вообще удалим тему Вилком с сайта Бройдери?
Мне кажется здесь достаточно ответов и насколько я вижу из админской все бегают и их ищут... (это я про учеников)
Сперва нельзя на одни вопросы отвечать, потом на другие...

Т.е. искать здесь ответы лягушатнику можно, а задавать нельзя? Жалко лягушатник, ограниченные они получаются...

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Ирина ябеда У нас сейчас каникулы, маленькие.... это вопрос для общего развития Лиза спасибо огромное

_________________
Мой блог на Broidery.Ru "Нить Ариадны"

Не, если бы ж Рисик свои попытки показывала, а то она задачу почитала, и прямичком сюды, вот такая она почти нехорошая. В угол ее надо поставить. Пусть постоит, подумает, на обоях порисует, авось чего-нить и придумает.

_________________
Ирина

Of course women don't work as hard as men; They do it right the first time.

Ты предлагаешь всем кто прочел объяснение ринутся сюда показывать результат?

ИМХО... перебор будет

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

У мну счас после учебы мозг на полшестого , не арбайтн. Пойду шить, и неча меня в угол ставить
Натали мучай у нее тогда мозги работают
