какой максимальный объем карты на Stoll

alex al

Женя! это чего ты такое заказываешь из китая. там тонна чо-ли этих карточек?
тебе оно надо?

Stoll_M

Hallo всем, доброго времени суток.

evg111 писал(а):

Ну теперь про карты.

Внесу свой вклад в обсуждение, извините, раньше некогда было - работы очень много.

evg111 писал(а):

Решение лежит "на виду" - это и смущает, и одновременно интригует... ну неужели на штоле более ничего не придумали, как купить пачку PCMCIA и залить в него свой preloader. Но, похоже, так и есть.

Евгений, не удивляйтесь - именно так и есть. И не только с карточками. С VDU и SIRIX что, по-другому было?

И это STOLL не первый сделал и не только с вязальными машинами - это вообще принятая в мире практика работы производителей промышленного оборудования. Берется стандартная серийная деталь ("компонента") от стороннего производителя, в нее вносятся минимальные добавки (технически никак не необходимые), делающие невозможной применение стандартной недоработанной детали в машине. Готово дело - каталожная цена на эту запчасть заводом выпускающим финальное изделие взвинчивается раз в 20. Межотраслевая кооперация называется.

У STOLL такая картина и с некоторыми датчиками, и с шаговыми двигателями, и ... с чем еще. При этом дисциплина поставок жестко соблюдается, купить все з.ч. можно только на STOLL - попробуйте зайти к производителю компонент, в Heidenhain например.
Щазз, продадут ...

Ну зато есть простор для людей работающих на свободном рынке - разобраться в этих "добавках" в принципе можно (тем более они никакой полезной нагрузки как правило не несут). Тогда работать сильно интереснее становится ...

Конкретно по карточкам - STOLL не только Preloader записывает, там еще скрытая метка ставится, и без нее и SIRIX и M1 будут выдавать сообщение "не штоллевская KMC". Причем эта метка при побитовом копировании скорее всего пропадет.

Я даже больше скажу - у меня большое подозрение, что PCMCIA карточки STOLL под свою разметку у производителя покупал ... как бы помягче сказать ... несколько не новые. Поэтому и сыпятся они.
Ну что - мы, швабы, люди экономные ...

evg111 писал(а):

На тот момент, когда эти карты начали вводиться, ничего другого просто не было. Никаких RS232, 485 и пр., только ISA шина и параллельный ввод-вывод.

Ну это вы, по-моему, не подумав написали ...

evg111 писал(а):

Особенностью PCMCIA и CF является параллельный ввод информации, поэтому физически по структуре они идентичны. Но далее начинаются проблемы. Особенностью карт с параллельным выводом является наличием микросхемы (типа MB86187 - посмотрел на дохлой карте), которая физически задает объем используемой памяти. Ну т.е. в ее прошивке прямо сказано - 1МБ. И все... хоть плачь. Конечно, ее можно отдельно перепрошить и пр... но это совсем другая песня. Требует совсем специфичных знаний. Ну а штоль, естественно, больше 1-2 МБ просто не поймет.
По вопросу "прочитывания" информации на карте - на родной винде это сделать не получится. Они не понимает ничего, кроме своих двух-трех родных форматов. Как ты правильно сказал, выход есть - линукс. Хотя и он не обязателен. Когда-то в студенчестве у меня было установлено несколько систем (в т.ч. пара линуксов) на одном компе, и с помощью доп. софта очень даже неплохо понимали друг друга. За давностью лет припомнить название софтин не могу, но это как бы и не проблема, легко найдется. Ну а также есть куча софта и под виндовс для побитового копирования "всего-чего-угодно".
в общем, если сумеем путем форматирования карты или прошивки контроллера заставить не обращаться в ячейки памяти более 1 МБ, то можно сказать, что получиться должно.
В общем, буду проверять экспериментально - переходнички заказаны, китайцы обещают 60 дней доставки

Отпишусь обязательно.

Евгений, все правильно (кроме того что побитовое копирование не спасет), но объясните - зачем все это городить? Это все не так сложно сделать, но зачем?
Мы например лет 12 назад и SIRIX-овские ПЗУ при ремонте "перешивали" когда SIRIX порядка 10000 USD стоил, специальной программатор для этого сделали, но сейчас это смысла не имеет - при цене за аппарат в 1 штуку ойро. Проще запасной SIRIX со склада целиком отдать (у меня их на складе 12 штук лежит).

Смысл во всей этой возне, когда б.у. карточки STOLL KMC стоят от 25 до 50 EUR?

MfG

Stoll_M

Fintiflo писал(а):

Не знаю каким образом, но переделать карты CF в карты Stoll можно. Нам с машиной отдали карту Pretec, работала нормально, но подглючивала. Потом поменяли на оригинальную.

Приветствую!

Ну это стандартный турецкий вариант - Pretec под ШТОЛЛЬ размечать.
С помощью ПроКнит и стандартного KMC адаптера делается на раз - сам так делал.

MfG

P.S. Фурнизер для вас нашелся.

alex al

А не проще заменить все это на дисковод с обычными дискетами.
цена 10 рублей. и дисковода 15 usd.
а можно пойти еще дальше купить у китайцев дисковод для флешек. к нему прога идет, которая размечает обычную флешку на 100 каталогов по 1.44, а на дисководе кнопочка есть для смены каталога. цена 20 usd, правда купить надо 5 штук.

evg111

ну так-то да, погорячился. Первые uart появились в 80-х годах. Правда, RS232 немного позже, но асинхронная передача имела место быть.
Но почему-то на Штоле предпочитают параллельный обмен данными. Это касается и карт памяти, и ввода/вывода сигналов на каретку. Страшно представить в их исполнении обычную клавиатуру

Хотя селан - приятное исключение из правил.

По з/ч - уже сталкивался. Например, датчик Холла на двигатель привода каретки подходит от ВАЗ. Оптические линейки сдвига тоже находил. Ну и так, много чего по мелочи.
Иногда попадались позиции, которые не нашел. Но тут уже вопрос более в объеме закупа.

evg111

murhub писал(а):

вам нужны драивера фаиловои системы линукса
но перед тем как ворватся и задать обьем логического диска в 1 метр
сначало не поленитесь и проверте старую карту на любои софтинке для проверок
вам нужно узнать размер секторов в 1 мегабаитнои карте
а потом уже проблем я думаю не будет

стандарт всех PCMCIA - FAT 16/32. Что на штоле могли сделать - это, как Вы правильно сказали, задать другой размер сектора/кластера, ну в микросхеме подправить адрес загрузки. Где-то находил даташит на MB86187 - на нее невозможно записать неперезаписываемую скрытую метку (к сожалению, повторно найти даташит не смог). Т.е. побитовое копирование должно сделать клона "один-в-один". Что могли придумать на штоле - это перепаячить между собой или подать "0" или еще чего-нибудь на неиспользуемые выводы... это только мое предположение. Нужно проверять.

pcica

Прочитал всю тему и подумал - Вот зараза

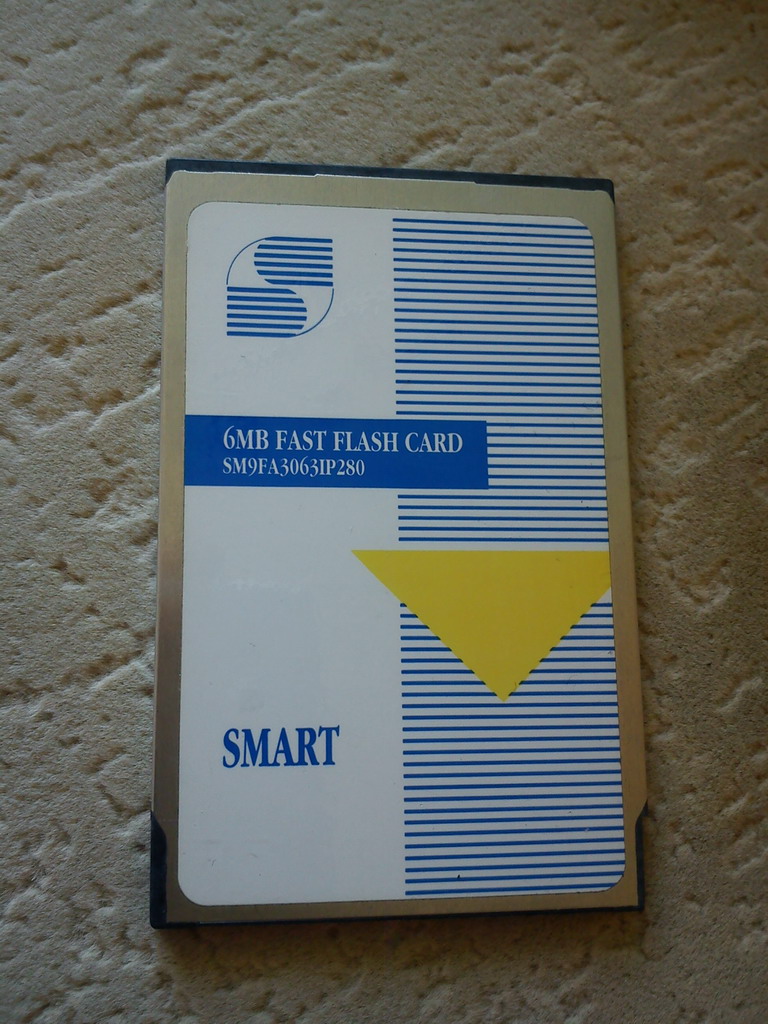

Как раз купил вот такую флешку дял переноса на штоли. А тут такой облом. Если я правильно понял - ее надо отправить кудато в Турцию чтобы ее там прошили должным образом?
Вот только размер - 6 МВ - прокатит или нет?

pcica

Успокаивает одно - недорого стоила - покупал за 9$ - на ебае. Если что - не жалко потеряных денег.

Fintiflo

pcica писал(а):

Успокаивает одно - недорого стоила - покупал за 9$ - на ебае. Если что - не жалко потеряных денег.

Если получится заюзать - напиши как
