Народ, если кому интересно подключение вязальных машин Silver, Brother и т.д, даже тех, что вообще не предназначены для работы с DK7 или KS типа Северянка к компу для работы с DK7 - пишите сюда... Подключил давно еще Silver к компу с DK7 без адаптера, который стоит 30 000 рупий. Есть ограничение-не вяжет таким образом рисунок. Программа только идет по выкройке и подсказывает где что. Такое решение сгодится для тех , кто начинает и не готов платить пока 30 000 за адаптер.
Если кому интересно-пишите сюда. Отпишусь со картинками

Очень, очень интересно подключение DK-7 к Silver!

Ок. Пару - тройку дней на написание доки с картинками беру...

Спасибо! Жду!

Итак:

Необходимо пару проводов, паяльник, инструмент, парк маленьких кусков пластмассы или металлические спицы из которых можно смастерить этот механизм.

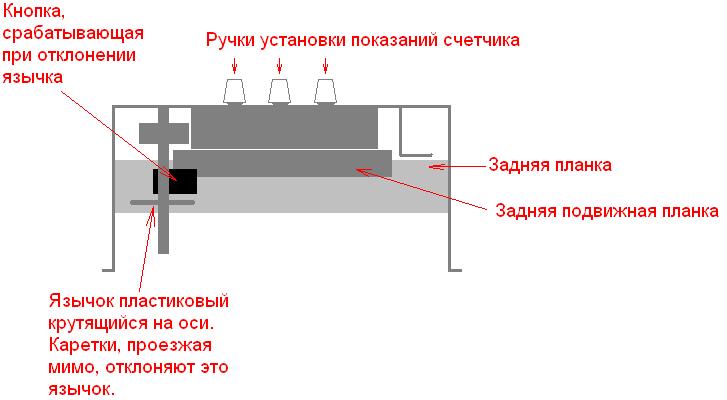

Разбираем машину, вытаскиваем счетчик.

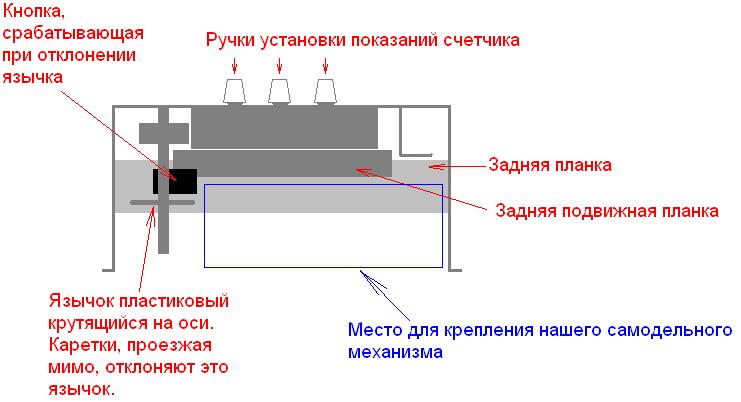

В место обозначенное на схеме синим крепим наш механизм

Мастерим само устройство. Это рычаг с прикрепленной к нему тягой, ко второму концу которой прикреплена планка с курком.

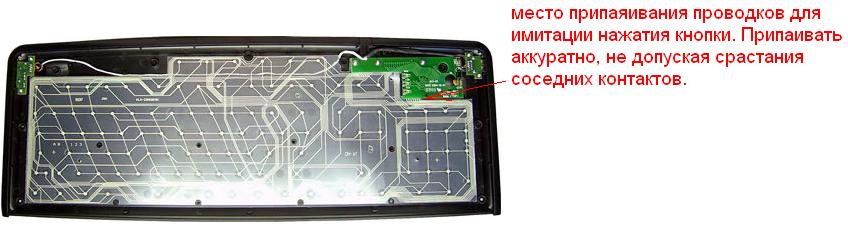

провода от выключателя на Г-образной детали вывести в разъем на счетчике. К разъему сделать провод , подключаемый к клавиатуре. В клавиатуре сделать разъем для провода нашего. Два провода припаять к контактам кнопки [стрелка вверх]

Дело в том, что DK7 "вяжет" при нажатии клавиши СТРЕЛКА ВВЕРХ. Вот эту особенность и используем-все время при проходе каретки замыкаем контакты СТРЕЛКА ВВЕРХ.

Можно просто без применения механизма тупо подключить кабель к разъему на счетчике. Но тогда пари остановке каретки в зоне счетчика клавиша все время будет нажата, а DK7 будет вязать.

Спасибо большое! Все понятно и наглядно!
