Нестинг. Встраивание объектов в объект

Liza Prass

Нестинг, или встраивание в вышивальных программах используется для упорядочивания объектов.

Посмотрите на картинку ниже.

Вложение:

Urfinus(056).png [ 37.63 КБ | Просмотров: 12518 ]

В верхней части рисунка расположены объекты в порядке их вышивания. В нижней части мы видим, что мелкие объекты будут вышиты вместе с большим, в процессе его вышивания.

Для чего это нужно: В данном случае это позволит не обрезать нить во время вышивания и уменьшить количество протяжек, которые столь малы, что их нет надобности обрезать по окончанию вышивки (последнее условно и на ваше усмотрение)

1. Создайте объекты

Вложение:

Urfinus(057).png [ 22.32 КБ | Просмотров: 12518 ]

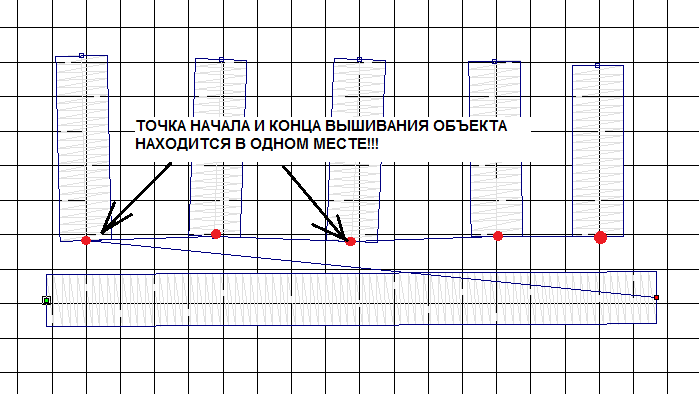

2. Задайте у малых объектов точку входа и выхода в одном месте (красная точка)

Вложение:

Urfinus(058).png [ 24.44 КБ | Просмотров: 12518 ]

Как это сделать быстро:
Нажмите клавишу Z
Кликните по точке где выхотите расположить начало и конец вышивания объектов.
Нажмите комбинацию клавиш Shift+[ и Shirf+]

3. Перейдите в режим стежкового редактирования Слои - Редактировать как стежки и проделайте следующее:
Нажмите клавишу M и и выделите первую группу стежков
Нажмите комбинацию клавиш Сtrl+X (Вырезать)
Нажмите клавишу Z
Активируйте стежок на котором будет происходить встраивание
Нажмите комбинацию клавиш Ctrl+V (Вставить)

Вложение:

Urfinus(059).png [ 31.33 КБ | Просмотров: 12518 ]

Нажмите комбинацию клавиш Ctrl+D (Сбросить выделение)

Повторите шаг три со всеми объектами которые хотите встроить.

У меня так получилось... Юрий?

Jussoft

LizaP писал(а):

У меня так получилось... Юрий?

Да, именно так. Можно ещё проще, без копирования в буфер - Меню\Порядок\После активного (Ctrl+Alt+A) и выделенная часть переместится в место после активного. Главное, что бы Активная точка сама не была выделенной и не была между выделенными.

Здесь иногда может проявиться небольшой минус: заполнение в месте вставки как бы разрывается, а при разрезании хорошо бы делать небольшой нахлёст. Т.е. добавить пару стежков в место стыка.

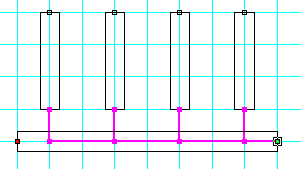

Но я сам лично редко использую такой Нестинг. И на обучениях, когда провожу, рекомендую другой способ. Сначала вышивается один боковой объект, бегущим стежком делается переход через тело основного (на рисунках нижнего) ко второму боковому, вышивается второй боковой и так далее, и в заключение заполняется основной объект, скрывая переходы сделанные бегущим стежком.

Вложение:

nesting_urf.PNG [ 4.51 КБ | Просмотров: 12511 ]

В этом способе плюс в том, что не используются стежки заполнения. Т.е. дизайн потом при необходимости можно свободно масштабировать, деформировать, чего не сделаешь со стежками.

Liza Prass

Ваш пример это пошаговое создание объектов. Собственно он не вызывает никаких вопросов. Встраивание (Nesting) применяется именно тогда, когда необходимо в процессе вышивания одного объекта вышить другие. ИМЕННО В ПРОЦЕССЕ...

iuoriv

Да, согласен с Лизой, с раном - это все понятно

Бранчинг ведь тоже ручками можно сделать

Юр, вы ж знаете слабое место вложений, может как- то можно ввести нахлест в эту операцию? Было бы удобно:)

Olla

Не обязательно привязывать к стежкам верхнего застила. Если у основного объекта имеется underlay, то вполне можно в него встроить. Верхний застил будет вышиваться в конце и никаких нахлестов не надо.

iuoriv

Да, интересная идея в underlay встраивать - надо будет попробовать

Liza Prass

Когда встраиваем нет понятия андерлей или заливка. ЭТО ПРОСТО СТЕЖКИ

Поэтому по фиг куда встраивать

Jussoft

Лиза, а в wilcom при Нестинге нахлёст делается?

iuoriv

Я правда не Лиза

- нет.

Liza Prass

А был бы Лиза, приложил бы к сообщению картиночку, чтобы наглядно было как это делается в Wilcom

iuoriv

А я на почту Юрию и картиночки, и файл и описание отослал.... наверное, за час до того как ты эту тему подняла в форуме

ЧУЮ

)))

Ярдо

А можно все это делать мышкой? Временные проблемы с рукой у меня.

Liza Prass

Да, просто вместо горячих клавишу выбираете инструменты.

Как это сделать быстро:
Создайте объекты
Задайте объектам начало и конец вышивания в одной точке. Для этого кликните по объекту правой клавишей мыши, вызывая контекстное меню и установите точки входа/выхода

Вложение:

Urfinus(051).png [ 25.17 КБ | Просмотров: 12372 ]

Перейдите в режим стежкового редактирования Слои - Редактировать как стежки и проделайте следующее:

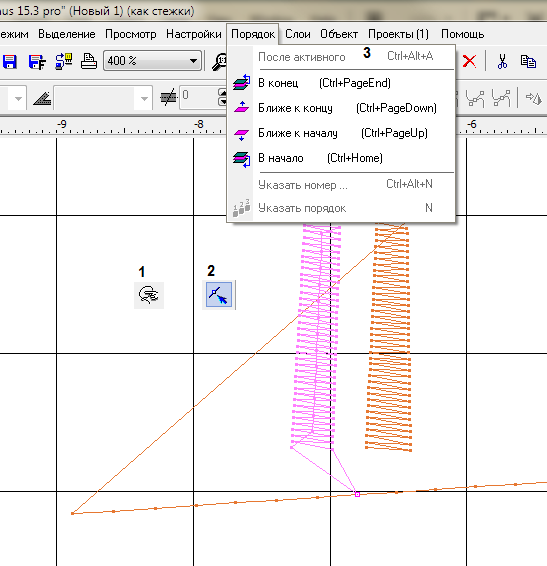

На панели инструментов выберите инструмент Lasso (1) и выделите группу стежков.
На панели инструментов выберите "Редактировать форму объекта" (2)
Кликните по стежку, на котором будет производиться встраивание объекта (3)
Зайдите в меню Порядок - После активного

Ярдо

Спасибо,все получилось.
А вот когда возвращаюсь из"редактировать как стежки" все опять по другому. Т е протяжки идут как нравится программе. Почему так? Или просто надо делать это на последнем этапе создания дизайна?

Liza Prass

Вы рисуете объект и он имеет стежковую заливку. Когда вы меняете размер объекта, стежковая заливка пересчитывается. Это правило для всех объектов вышивки, нарисованных инструментами (во всех программах).

Когда вы переходите в режим стежкового редактирования, запускаются немного другие законы, хотя вроде тоже самое, те же объекты, тот же вид рабочего поля. Помните как в "Ночном Дозоре" Хабенский в сумрак бегал?
Так и здесь, вы перешли в "сумр... в режим стежковго редактирования, и то что было объектами, превращается в набор последовательно идущих стежков. От первого к последнему. Здесь нет объектов. Здесь вы можете вмешаться в порядок стежков, но над заливкой власти нет. Программа на этом уровне не знает ничего ни о заливках, ни об инструментах.
При изменении размера объектов стежки не пересчитываются, заливку не поменять.

Как только вы вышили из стежкового редактирования, программа ничего уже не знает о стежках, и снова видит только объекты с пересчитываемыми заливками. У нее появляется такое понятие как начало и конец каждого объекта.

Стежковое редактирование над объектами производится в самом конце работы.

Чтобы не бегать из режима в режим в программе можно и нужно использовать слои. На одном слое - объекты на другом - стежки...

Всё вместе это вышивка...

(Черная Книга Вышивальщка Глава 4 "Перемещение объектов между режимами" )
